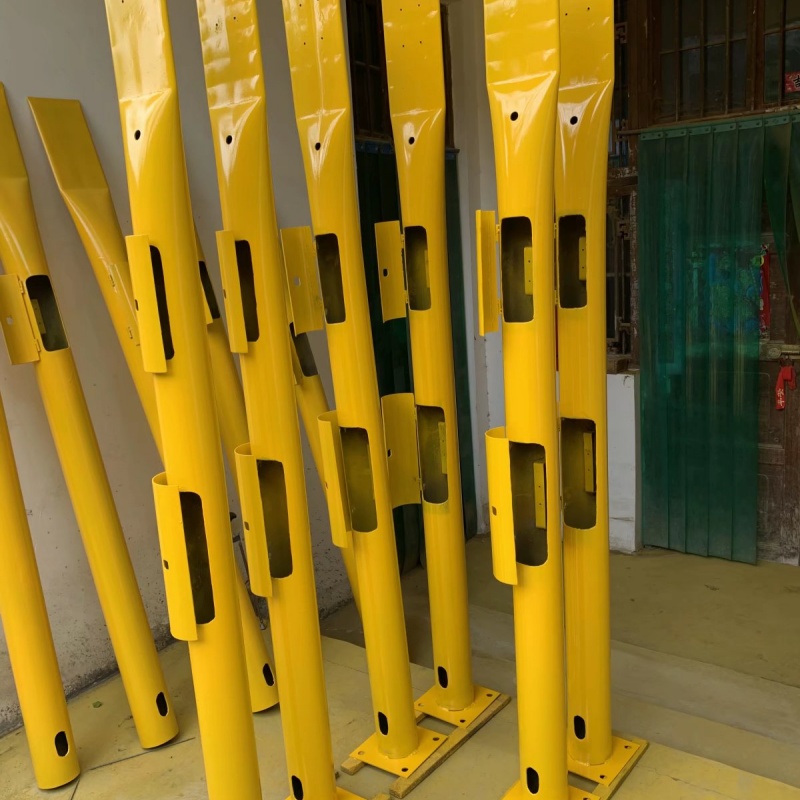

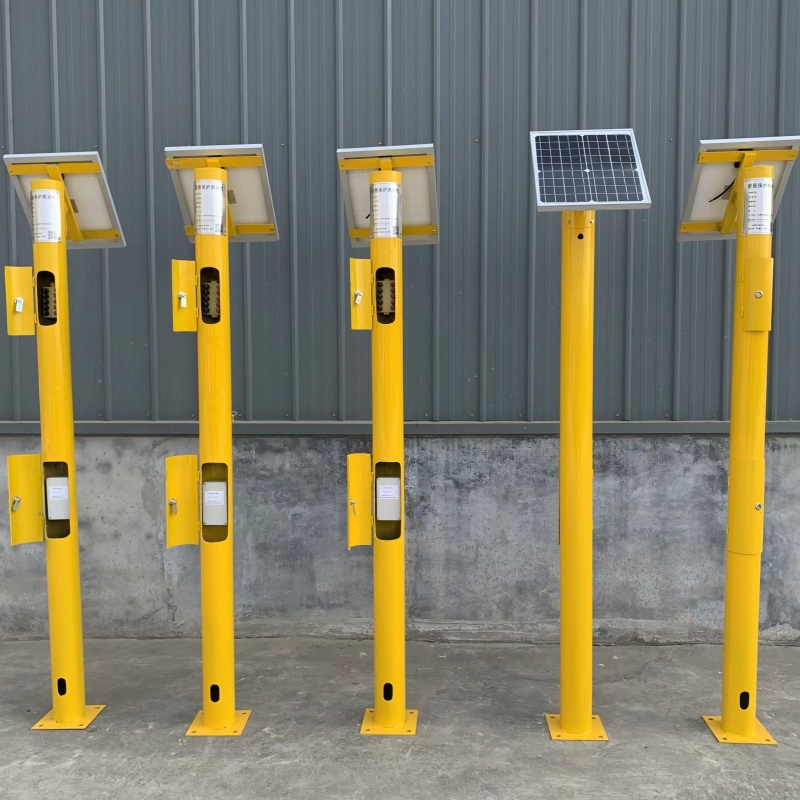

108×4×1500 碳钢测试桩：阴极保护系统基础监测设备全解析
108×4×1500 碳钢测试桩是专为中短距离管道、站场管网设计的基础型阴极保护监测设备，凭借 Φ108mm×4mm×1500mm（外径 × 壁厚 × 总长）的紧凑尺寸、高性价比碳钢材质，适配常规土壤环境的电位 / 电流监测需求，广泛应用于油气、市政供水、化工管道的阴极保护系统。以下从核心参数、结构设计、功能特性、安装与维护四方面展开详细解析：
一、核心规格参数（适配基础监测场景）
项目
技术参数
设计逻辑与适配性
尺寸规格 外径 Φ108mm，壁厚 4mm，总长 1500mm 4mm 壁厚保障土壤压力耐受与外力冲击（抗折强度≥200MPa），1500mm 总长满足 “埋地 500mm + 地表露出 1000mm”，适配站场、管廊等空间受限场景
主体材质 Q235 碳钢（可选 Q355 增强型） 碳钢材质成本低、韧性好，适合大规模部署，常规土壤环境下通过防腐涂层实现 8-10 年使用寿命
防腐处理 环氧富锌底漆（≥80μm）+ 环氧云铁中间漆（≥90μm）+ 聚氨酯面漆（≥80μm），总厚度≥250μm 三层涂层体系耐盐雾 1000h，表面黄色面漆（色号 R255,G230,B0）便于现场识别，适配陆地非强腐蚀土壤
绝缘性能 内置环氧绝缘接线板，绝缘电阻≥100MΩ 隔离桩体与测量回路，避免杂散电流干扰电位测量精度
重量参数 约 12-15kg 轻量化设计，人工可搬运，无需大型吊装设备，降低安装成本
执行标准 GB/T 21448-2017《埋地钢质管道阴极保护技术规范》、SY/T 0023-2021《埋地钢质管道阴极保护参数测试方法》 符合工业管道阴极保护监测设备通用标准，确保数据准确性与设备兼容性
二、核心结构设计（兼顾实用性与稳定性）

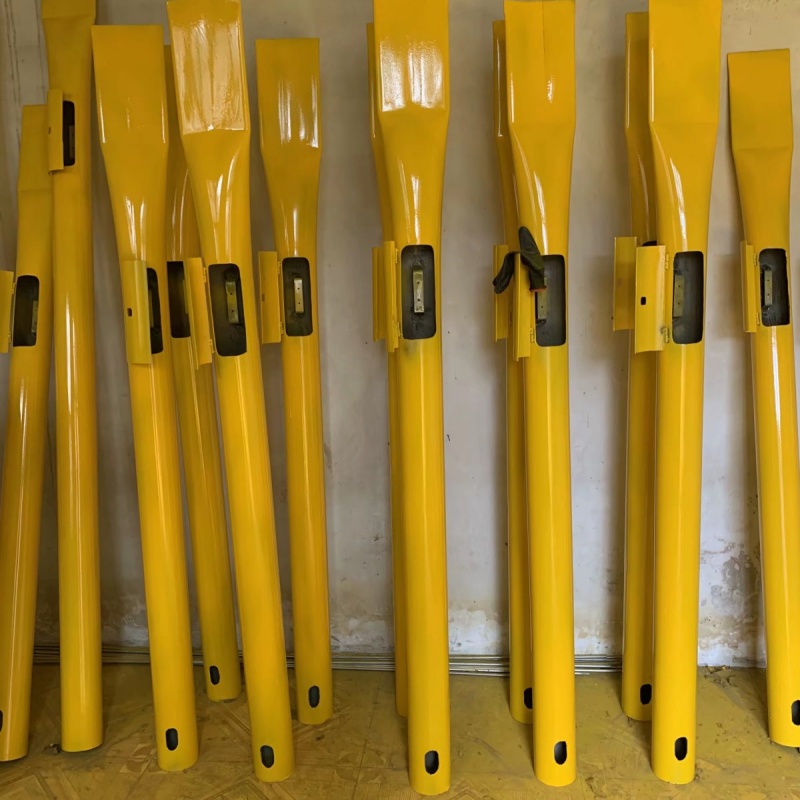

1. 主体结构
桩体：采用 Φ108mm 无缝碳钢钢管，无焊缝设计减少腐蚀隐患，底部焊接 300×300mm×6mm 碳钢底板，预留 4 个 Φ12mm 螺栓孔，可与水泥基墩固定，防止桩体沉降或倾斜；

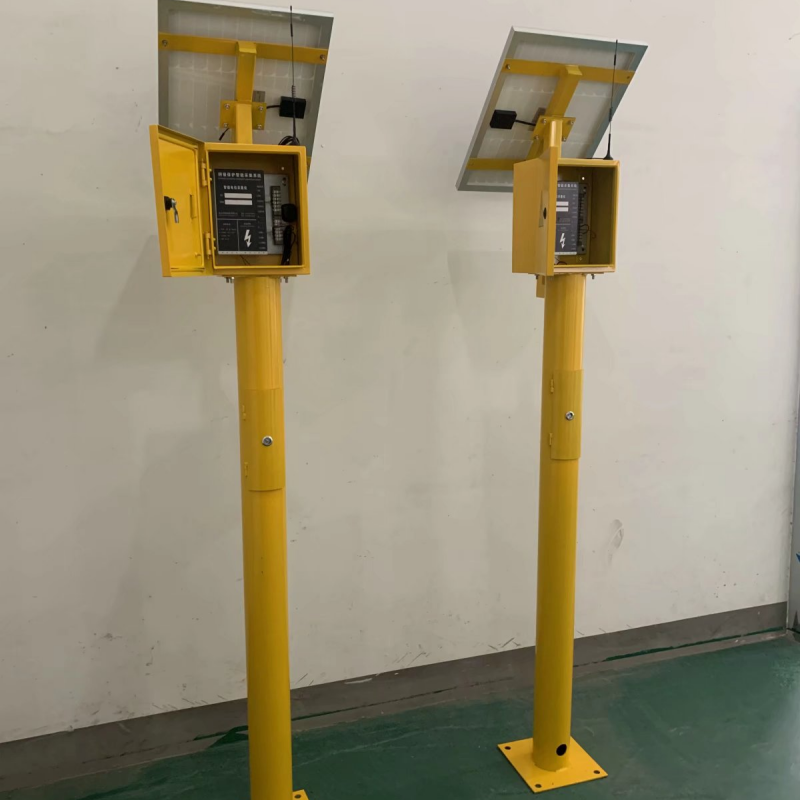

顶部防护：配备带防盗锁的密封盖板（IP65 防护等级），盖板边缘设防雨檐，防止雨水侵入内部接线板，锁具采用防锈处理，适配户外长期使用；
内部组件：距顶部 200mm 处固定环氧绝缘接线板（尺寸 150×100×10mm），配备 6 个铜质接线柱（规格 M8×30mm，接触电阻≤0.05Ω），按颜色区分功能：红色接牺牲阳极、黑色接管道、白色接参比电极，便于现场接线识别。
2. 关键部件特性
接线柱：铜质材质导电性优异，表面镀锡防锈，支持 2.5-16mm² 电缆连接，接线端子配防松螺母，确保长期运行无松动；
绝缘板：环氧材质耐高温（-40℃~+80℃）、耐老化，与桩体通过尼龙螺栓固定，无金属接触点，避免电流泄漏；
铭牌标识：2mm 厚铝板电解刻字，标注管道名称、测试桩编号、里程、管理单位，长期清晰可读，便于运维管理。
