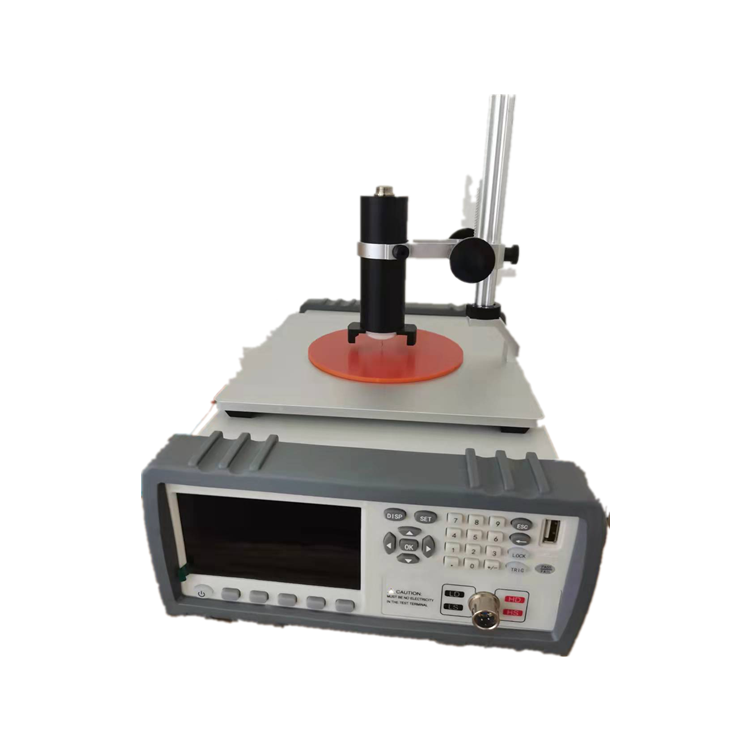

全自动粉体半导电电阻测试仪

全自动粉体半导电电阻测试仪

标配外选购 a.电脑和打印机依据客户要求配置；b.计量证书 1 份 c.水分仪 d.真密度仪 粉体综合分析解决方案：粉体流动行为分析仪（静态力学，剪切法）粉体流动测试仪（动态力学，转鼓法或旋转圆筒法）粉末屈服强度分析仪（单轴压缩法）粉体压缩强度测试仪（可压性，压缩方程）颗粒和粉末特性分析仪系列(传统方法)系列粉末电阻率测试系统（电性能）解决粉体表征：流与不流分析；粒度；水分；体积分析；电导性、静电电荷分析。本标准规定了炭素原料和焦炭粉末电阻率的测定方法。

本标准适用于煅后无烟煤、石墨、焙烧碎、煅后石油焦、石墨化焦、针状焦等炭素生产用原料及焦炭粉末电阻率的测定。

GB/T 1997 焦炭试样的采取和制备

GB/T 8170 数值修约规则与极限数值的表示和判定

方法原理：

将一定粒度的干燥试样装入试样精内，在一定的压力下通入一定强度的电流，测量试样两端的电压降，根据欧姆定律计算试样的电阻率。

粉未电阻率测量仪

高度测量装置;测量范围 15 mm～17 mm，精度 0.01 mm。

试验机;能给试样稳定施加 3.9 MPa±0.03 MPa 压力，线路电压降低于0.5 mV。 电源∶能提供稳定直流 500 mA士0.1 mA。

电压表∶测量精度士0.1 mV，可测量试样两端的电压降。试样筒内径 16.0 mm～16.3 mm。

干燥箱温度可以控制在0 ℃～300 ℃，控温精度士5 ℃，带鼓风。

试样采取和制备焦炭按照 GB/T 1997 规定进行，其他可参照执行。

试样经缩分后将其中1 kg 试样置于鼓风干燥箱内，在 150 ℃±10 ℃干燥 2 h。再破碎至小于 1mm，缩分出 80 g～100 g，其余试样用于保存。

将缩分出的试样经过3次至 4次破碎使其全部通过0.5 mm 的方孔标准筛，取粒度 0.315 mm～ 0.500 mm之间的试样（也可选用根据产品标准或供需双方约定的粒度区间，但报告中需注明粒度区间），制备好的试样不少于 30g混合均匀，贮存在干燥器中备用。

试验步骤称取试样称取3.3g试样，为保证试样高度在 15 mm～17 mm 之间，必要时可调整试样量。

测定将试样筒底和压头短接，然后施加3.9 MPa±0.03 MPa的压力，连好电线并接通电源。调整稳压电源电流，使通过线路的电流为 500 mA士0.1 mA，然后测量线路的电压降V。（该读数应小于1 mV，否则需调整仪器），测定两次取平均值。

在试样筒中加入试样，震实并使试样上表面平整后将试样筒置于试验机内，然后施加3.9 MPa±0.03 MPa的压力，测量样品高度h，连好电线并接通电源，调整稳压电源电流，使通过试料的电流为500mA士0.1mA，然后测量试样的电压降。

测定次数独立地进行两次测定，每次测定均使用未测试过的新试样，取其平均值。

检测时间当试样通过电流开始 3min 内应检测完毕，超时结果做废。

结果计算

按式（1）计算粉末电阻率∶

式中∶-—粉末电阻率，单位为微欧米（μΩ·m）;

S——试样筒内横截面积，单位为平方毫米（mm2）;

V ——试样与线路电压降，单位为毫伏（mV）;

V。--—线路电压降，单位为毫伏（mV）;

I —电流，单位为安培（mA）;

h——试样颗粒柱的高度，单位为毫米（mm）。

检验结果为两次测定值的算术平均值，保留整数。数值修约按 GB/T 8170 的修约比较法规定进行。

精密度重复性在重复性条件下，大于300μ·m 的样品两次测定结果的差值不大于5%，小于 300μn·m 的样品两次测定结果的相对偏差不大于 8%。

再现性在再现性条件下，大于300μΩ·m 的样晶两次测定结果的差值不大于8%，小于300 μA·m 的样品两次测定结果的相对偏差不大于 10%。

粉末电阻率测试仪的标准操作流程及关键注意事项

一、测试前准备

‌样品处理‌

粉末需充分干燥并混合均匀，避免结块或杂质干扰。

称取适量样品（通常1-3g），使用压片机预压成片状（若需压实测试）。

‌设备检查‌

确认测试仪已完成短路清零（如鳄鱼夹咬合后R值显示0.000mΩ±0.002mΩ）。

检查电极接触面清洁，避免氧化或污染影响导电性

测试方法选择

方法

适用场景

操作要点

‌四探针法‌

高精度测量（如锂电材料）

电流探针与电压探针需间距一致

‌平行圆盘法‌

松散粉末整体导电性评估

样品需均匀填充电极间隙

‌四端法‌

消除接触电阻 （科研仲裁）

电流端与电压端严格分离

三、操作步骤（以四探针法为例）

‌装样‌

将粉末倒入测试模具腔体，刮平表面至与槽口齐平。

‌连接电极‌

红色测试线接长柄电极，黑色接短柄电极（不分顺序）。

‌参数设置‌

选择量程（如10^-6~10^5Ω·cm）、电压（1-10V）及测试时间（2-5秒）。

‌启动测量‌

保持仪器水平，匀速启动测试，实时记录稳定读数。

四、数据计算

‌电阻率公式‌：

松散状态：ρ=10R（单位：Ω·cm，R为实测电阻）。

压实状态：需输入样品厚度/直径，仪器自动计算。

五、注意事项

‌环境控制‌：温度20-25℃、湿度40-60%，避免静电干扰。

‌ 控制‌：电压测量 需≤±0.5%读数+2字。

‌维护保养‌：测试后清洁电极，定期校准标准电阻。

在能源存储和转换装置中，双极板材料的电阻率对装置的性能有着至关重要的影响。低电阻率意味着材料具有良好的导电性能，有利于提高装置的能量转换效率和功率密度。因此，对双极板材料进行低电阻测量对于优化材料性能、提高装置性能具有重要意义。

双极板材料四探针低电阻测试仪的应用

双极板材料四探针低电阻测试仪是专门用于测量双极板材料电阻率的设备。它采用四探针测试法，具有高精度、高稳定性、快速测量等特点。该测试仪在能源材料研究、能源器件制备和质量控制等方面发挥着重要作用。

在能源材料研究方面，双极板材料四探针低电阻测试仪可用于研究材料的导电性能与组成、结构之间的关系，为新材料的设计和开发提供有力支持。通过测量不同条件下材料的电阻率，可以深入了解材料的电子传输性能、载流子浓度和迁移率等关键参数，为材料性能优化提供指导。粉末电阻率测试仪的校准方法及操作步骤

一、校准前准备

‌环境要求‌

温度控制在20-25℃，湿度40-60%，避免电磁干扰和机械振动。

仪器需静置平衡至少30分钟（部分设备需1-2小时）以稳定内部元件。

‌设备检查‌

清洁电极接触面，确保无氧化或污染。

检查连接线是否老化，鳄鱼夹与香蕉插头接触良好。

二、校准步骤（以标准电阻法为例）

‌选择标准电阻‌

使用精密校准电阻，其阻值需接近待测样品预期范围，稳定性 ≤±0.1%。

‌连接电路‌

将标准电阻两端通过鳄鱼夹接入测试仪，确保四端法连接（电流端与电压端分离）以消除接触电阻。

‌调节校准器‌

打开仪器电路板，找到右下角的三个校正调节器：

‌上方调节器‌：校准温度相关参数（如环境补偿）。

‌中间调节器‌：校准阻抗/电阻基准值。

‌下方调节器‌：微调温度系数（需用小螺丝刀操作）。

顺时针旋转增加校准值，逆时针减小。

‌验证校准结果‌

测量标准电阻，对比显示值与标称值， 应≤±0.5%读数+2字。

若超差需重复调节，直至符合精度要求。

三、其他校准方法

‌四探针法校准‌

使用已知电阻率的标准片（如硅片），按四探针间距公式验证仪器计算逻辑。

‌自动校准功能‌

部分全自动机型支持一键校准，需按说明书加载标准参数文件。

四、注意事项

‌接触电阻‌：电极与样品接触压力需一致，避免松动导致 。

‌温度影响‌：高温环境下需启用温度补偿功能或修正系数。

‌定期维护‌：每月至少校准1次，长期未用需重新校准。
