N06002哈氏合金
N06002（即 Hastelloy X，UNS N06002）是一种 镍-铬-铁-钼固溶强化型高温合金，以 优异的抗氧化性、高温强度和成型性 著称，广泛应用于 航空发动机、工业炉及化工高温部件。以下是其详细解析：
1. 核心特性
合金类型：Ni-Cr-Fe-Mo固溶强化合金
密度：8.22 g/cm³
熔点范围：1260-1355℃
磁性：弱磁性（奥氏体基体）
适用温度：
长期使用：≤1200℃（氧化环境）
短期峰值：可达1300℃（需低应力）
2. 标准规范
ASTM：B435/B572（板材）、B564（锻件）、B366（管件）。
AMS：5536（航空锻件标准）。
国内牌号：NS3102（相近，非等同）。

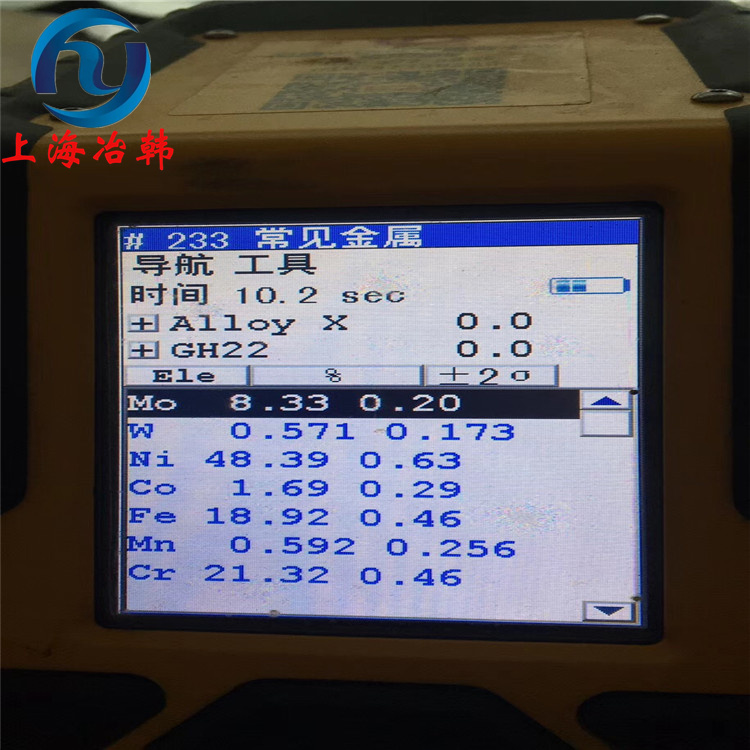

3. 化学成分（wt%）
元素 Ni (基体) Cr Fe Mo Co W Mn Si C 其他
含量 ≥47 20.5-23 17-20 8-10 0.5-2.5 0.2-1.0 ≤1.0 ≤1.0 0.05-0.15 Al, Ti微量
关键设计：
高Cr含量（22%）→ 极致抗氧化性（形成Cr₂O₃保护膜）。
Mo+W → 提升高温蠕变强度。
4. 力学性能（固溶退火态）
温度 抗拉强度 (MPa) 屈服强度 (MPa) 延伸率 (%) 硬度 (HRB)
室温 690-830 310-380 ≥40 70-85
870℃ 230-290 150-200 ≥30 -
980℃ 150-200 90-130 ≥25 -
高温优势：
980℃下仍保持≈150MPa抗拉强度（优于多数奥氏体不锈钢）。
抗热疲劳：低膨胀系数（14.5×10⁻⁶/℃, 20-1000℃）。
5. 耐腐蚀与抗氧化性
抗氧化性：
≤1200℃：Cr₂O₃膜稳定，抗循环氧化（航空发动机燃烧室标准材料）。
硫化物环境：抗高温硫腐蚀（如石化裂解炉）。
耐蚀性：
耐还原性酸（稀硫酸、盐酸），但弱于Hastelloy C系列（如C276）。
避免强氧化性介质（如热浓硝酸）。
6. 加工与热处理
热处理工艺
固溶处理：1175-1230℃/快冷（水或空气），完全溶解碳化物。
加工要点
焊接性：优秀（焊后无需热处理），推荐焊材 ENiCrMo-2。
冷成型：需中间退火（冷加工硬化率中等）。
切削加工：需硬质合金刀具（建议低速高进给）。
7. 典型应用
航空航天：
喷气发动机燃烧室、火焰筒、尾喷管（占用量70%）。
火箭发动机高温密封件。
工业炉：
辐射管、热处理炉导轨（耐1100℃长期服役）。
能源化工：
乙烯裂解炉管、燃气轮机热端部件。
8. 对比同类合金（Hastelloy X vs. Inconel 617）
特性 Hastelloy X (N06002) Inconel 617 (N06617)
最高温度 1200℃（抗氧化） 1100℃（更侧重强度）
强度 ★★★★（870℃以下） ★★★★★（Co强化）
成型性 ★★★★★（易焊接/冷弯） ★★★（需预热）
成本 中等 高（含Co）
选材逻辑：
极端氧化环境+成型需求 → Hastelloy X
更高应力+蠕变要求 → Inconel 617
9. 关键注意事项
避免碳污染：高温服役时，碳渗入会降低韧性（需控制炉气）。
热加工温度：锻造/轧制需在950-1200℃区间。
表面处理：喷丸可提升抗热疲劳性能。
如需高温蠕变数据或具体焊接参数，可进一步补充说明！
微信扫一扫
