电力载波PLC能耗系统智能照明系统楼宇自控系统解决方案

电力载波PLC能耗系统智能照明系统楼宇自控系统

电力载波 PLC 能耗系统、智能照明系统与楼宇自控系统（BAS）是智能建筑中实现能源管理、环境控制与自动化运维的核心技术体系。三者既独立发挥作用，又可深度协同，共同构建 “感知 - 分析 - 控制 - 优化” 的闭环，实现建筑的节能化、自动化与智能化。以下从系统定义、技术特点、协同逻辑及应用价值展开解析：

一、三大系统的核心定义与技术特点

1. 电力载波 PLC 能耗系统：基于电力线的 “免布线” 能耗监测网络

核心定义：利用建筑已有的电力线路作为通信介质，通过电力线载波（PLC）技术实现能耗数据（电、水、气等）的采集、传输与分析，无需额外铺设通信线缆，是建筑能耗监测的 “轻量化” 解决方案。

亚川科技联系 一八零、六六八七、三一八一（侯经理）、20年专注于IBMS系统集成3D可视化数字孪生管理平台、建筑设备一体化监控系统、建筑设备管理系统、楼宇自控DDC系统、冷热源群控系统、空气质量监控系统、智能照明系统、能源能耗管理系统、FMCS厂务信息管理系统,DCIM数据中心基础设施管理系统、空气流向管理系统、消防防排烟一体化监控系统。源头厂家，一站式服务！

技术特点：

通信原理：通过在电力线上加载高频信号（通常 20kHz-500kHz）传输数据，实现智能电表、水表等计量设备与集中器的通信，数据传输速率可达 10kbps-100Mbps（取决于 PLC 芯片类型）。

免布线优势：尤其适合老旧建筑改造，避免穿墙打洞布线带来的施工成本（降低 30%-50%）和对建筑结构的破坏。

抗干扰设计：采用正交频分复用（OFDM）等技术抵御电力线噪声（如电机启动、开关操作产生的干扰），确保数据传输成功率＞99%。

应用场景：分户 / 分区能耗计量（如商业综合体租户电费分摊）、设备能耗监测（如空调、照明回路耗电统计），支持远程抄表与异常报警（如某区域能耗突增）。

2. 智能照明系统：按需调控的 “动态光环境” 管理方案

核心定义：通过传感器（光照、人体感应）、智能开关、调光模块与控制系统的联动，实现照明的自动启停、亮度调节、场景切换，在保障照明需求的同时最大限度节能。

技术特点：

多元控制逻辑：

感应控制：走廊、卫生间等区域通过人体红外传感器，实现 “人来灯亮、人走灯灭（延时关闭）”；

自然光联动：办公室、教室等区域结合光照传感器，自动调节灯光亮度（如自然光充足时调暗 30%）；

场景模式：会议室预设 “演讲模式（主灯亮）”“休息模式（灯带亮）”，一键切换；

远程控制：通过 APP 或楼宇平台远程开关灯（如下班后检查并关闭遗漏灯光）。

通信方式：可采用 PLC（利用电力线通信，适合已有线路改造）、无线（ZigBee、LoRa，适合新建筑灵活部署）或总线（KNX，适合高精度控制场景）。

节能效益：相比传统照明，节能率可达 30%-60%（尤其公共区域），同时延长灯具寿命 2-3 倍（减少频繁开关损耗）。

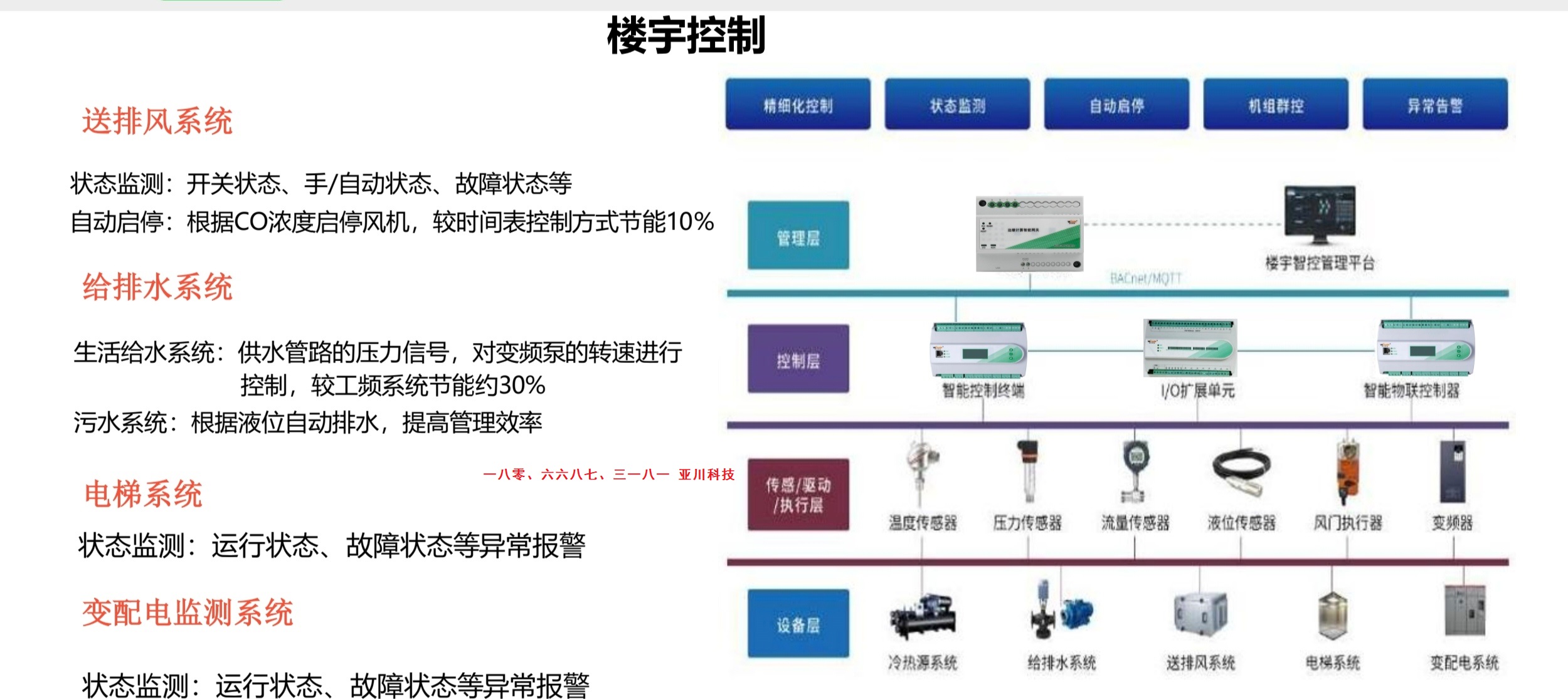

3. 楼宇自控系统（BAS）：建筑设备的 “全局自动化中枢”

核心定义：对楼宇内暖通空调（HVAC）、给排水、变配电、电梯等设备进行集中监控与自动控制，通过维持环境参数（温度、湿度、空气质量）稳定，实现 “舒适 + 节能” 双重目标。

技术特点：

核心控制对象：

HVAC 系统：自动调节空调机组启停、风机转速、水阀开度（如根据室温 26℃自动调节冷量输出）；

给排水系统：监测水箱水位，自动控制水泵启停，避免溢水或缺水；

变配电系统：监控电压、电流、功率因数，异常时报警（如过载跳闸预警）。

控制逻辑：基于 PID 算法实现精准调节（如温度控制精度 ±0.5℃），结合时间（如工作日 / 节假日模式）、负荷（如人流高峰）动态调整策略。

通信与集成：支持 BACnet、Modbus 等标准协议，可对接 PLC 能耗系统、智能照明系统，实现数据互通与协同控制。

二、三大系统的协同逻辑：从 “独立运行” 到 “全局优化”

三者并非孤立存在，而是通过数据共享与控制联动，形成 “能耗监测 - 智能调控 - 自动化执行” 的完整体系：

1. 数据层：PLC 能耗系统为照明与 BAS 提供 “能耗基准”

PLC 能耗系统实时采集照明回路、空调设备的耗电数据，上传至中央平台，为智能照明和 BAS 提供 “能耗基线”（如某区域照明日均耗电 50kWh）。

当智能照明系统切换场景模式时，PLC 系统同步反馈能耗变化（如 “节能模式” 下照明耗电降低 20%），验证调控效果；BAS 调节空调负荷时，PLC 数据可量化 “每℃调节带来的能耗变化”。

2. 控制层：智能照明系统作为 BAS 的 “子系统” 深度集成

BAS 将智能照明纳入全局控制策略：例如，下班时段 BAS 触发 “夜间模式”，同时指令智能照明系统关闭公共区域主灯（保留应急灯），并联动空调系统降低负荷，实现 “多系统协同节能”。

特殊场景联动：火灾时，BAS 接收消防信号后，指令智能照明系统启动应急照明，同时打开疏散通道灯光引导人流，形成 “安防 - 照明 - 环境” 的应急闭环。

3. 应用层：统一平台实现 “可视化管理与决策”

通过 IBMS（建筑集成管理系统）或数字孪生平台，整合三者数据：

在 3D 模型中直观展示：PLC 监测的 “各区域实时能耗热力图”、智能照明的 “灯具开关状态”、BAS 控制的 “空调运行参数”；

基于数据分析优化策略：例如，PLC 发现 “某会议室照明 + 空调能耗偏高”，结合智能照明的 “使用记录” 和 BAS 的 “温度曲线”，定位原因（如空调设定温度过低），自动推送优化建议（将温度从 24℃调至 26℃）。

三、典型应用场景与价值量化

1. 商业综合体

协同方案：PLC 系统计量各商铺照明、空调能耗（用于电费分摊）；智能照明根据商铺营业时间自动开关（如 10:00-22:00 开启，其余时间关闭）；BAS 联动空调与照明，促销活动时自动提升公共区亮度与冷量。

价值：综合节能率提升 25%，租户能耗纠纷减少 80%，运维人员减少 30%。

2. 办公写字楼

协同方案：PLC 监测各楼层能耗，智能照明结合人体感应与自然光调节（无人时关闭，光线充足时调暗）；BAS 根据上班时间（9:00-18:00）自动启停空调，与照明系统同步切换模式。

价值：年节电 15-20 万度，员工舒适度评分提升 20%。

3. 医院建筑

协同方案：PLC 精准计量手术室、病房能耗（满足医疗合规）；智能照明在病房实现 “夜间低亮度模式”（不影响患者休息），走廊保持常亮但可调光；BAS 严格控制手术室温湿度（22-25℃，50-60% 湿度），与照明系统联动（手术时自动调至最高亮度）。

价值：能耗数据追溯合规率 100%，医疗设备运行环境稳定性提升 40%。

四、实施要点与注意事项

通信兼容性：PLC 系统需与智能照明、BAS 的通信协议兼容（如均支持 Modbus），避免数据孤岛；老旧建筑中 PLC 可能受强电干扰，需提前测试通信稳定性（可增加中继器优化）。

控制逻辑设计：协同策略需结合场景定制，例如：避免 BAS 的 “节能模式” 与智能照明的 “应急模式” 冲突；PLC 的采样频率（如 15 分钟 / 次）需匹配控制精度需求。

分期实施路径：新建建筑可同步部署三者，实现深度集成；老旧建筑可先部署 PLC 能耗系统（快速掌握能耗现状），再逐步改造智能照明与 BAS，降低初期投入。

总结

电力载波 PLC 能耗系统是 “感知神经”，解决能耗数据 “怎么采” 的问题；智能照明系统是 “执行末梢”，实现照明的 “精准控”；楼宇自控系统是 “中枢大脑”，统筹建筑设备的 “全局调”。三者协同，不仅能实现单系统的节能效益叠加（综合节能率可达 30%-50%），更能通过数据联动打破管理壁垒，让建筑从 “被动响应” 转向 “主动优化”，成为真正的 “会呼吸、能思考” 的智能体。
