铸铁测试平台扎实得能 “扛鼎” 精度细到 “掐米米”

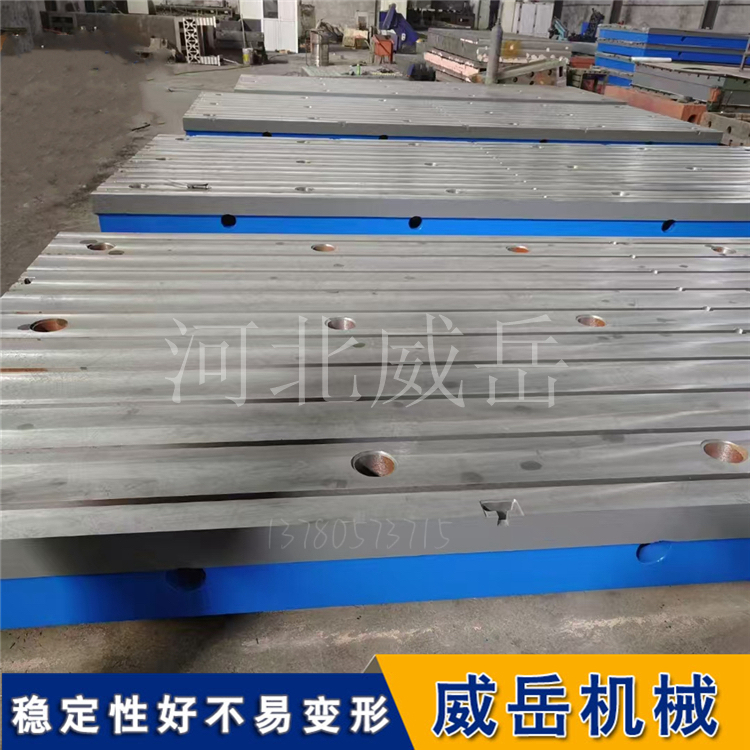

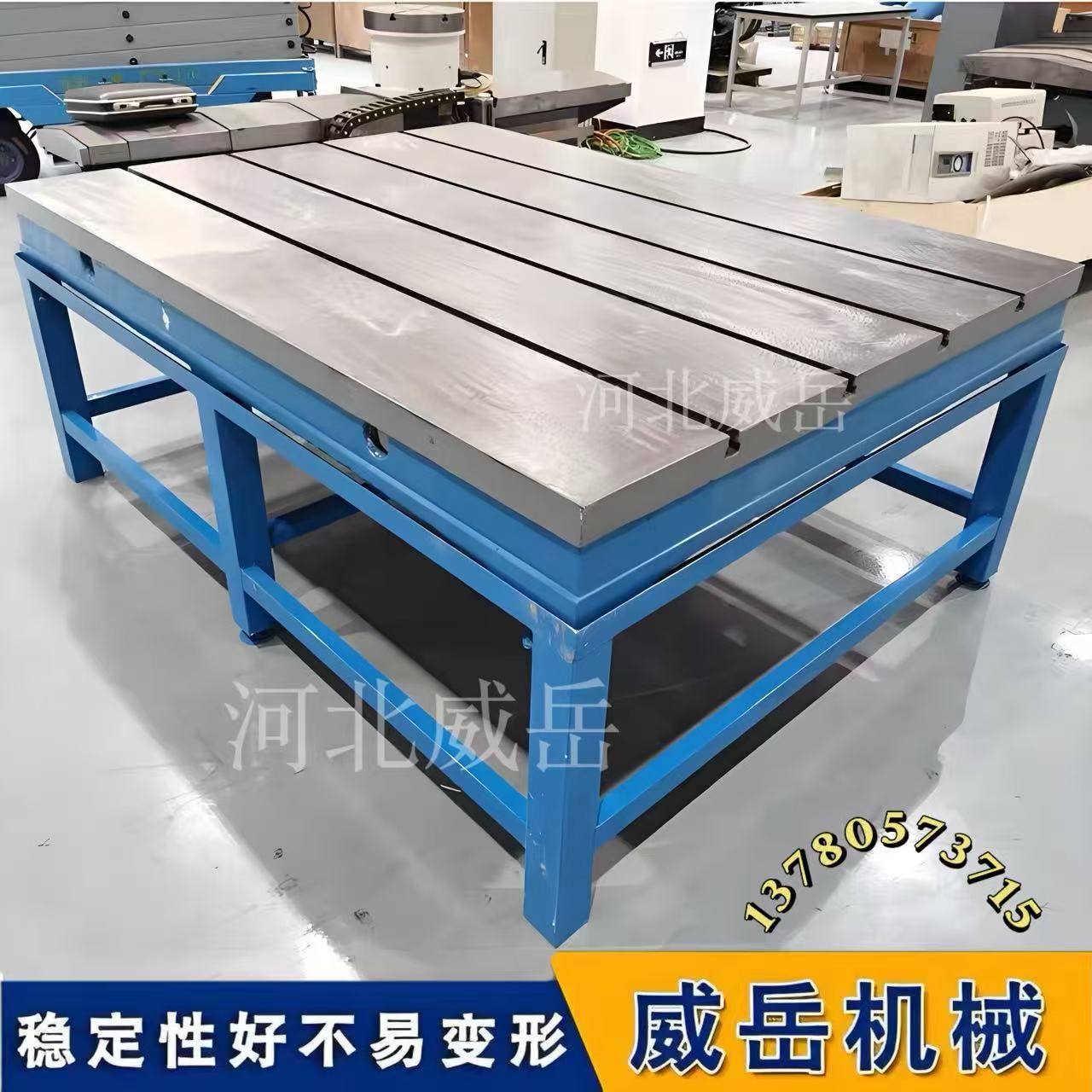

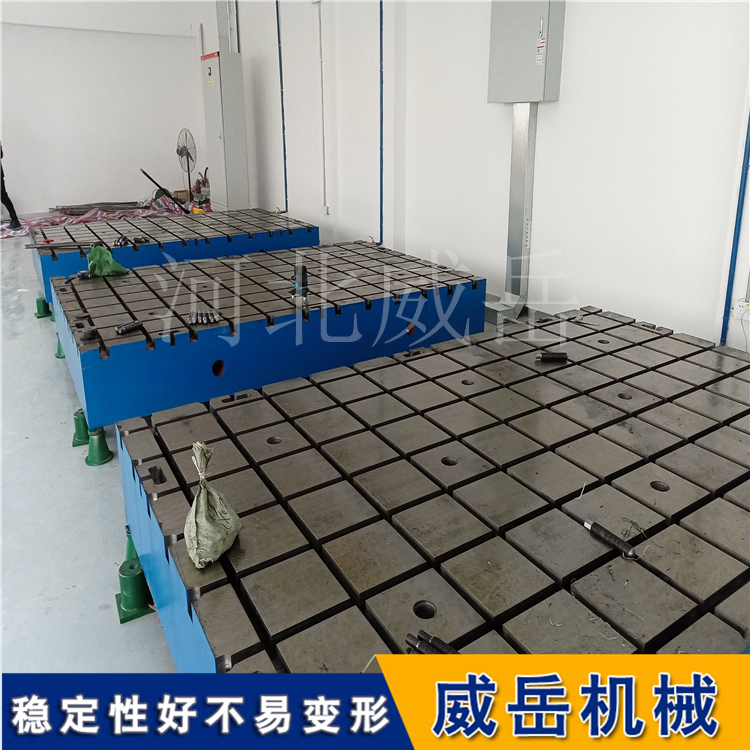

铸铁测试平台是工业测试领域的基础装备，主要用于各种精的密测量、设备调试及试验等工作。

铸铁测试平台通常采用 HT200 或 HT250 灰铸铁，内部石墨结构可有效吸收振动，保证平台的刚性和减震性，部分高的端产品会使用球墨铸铁。

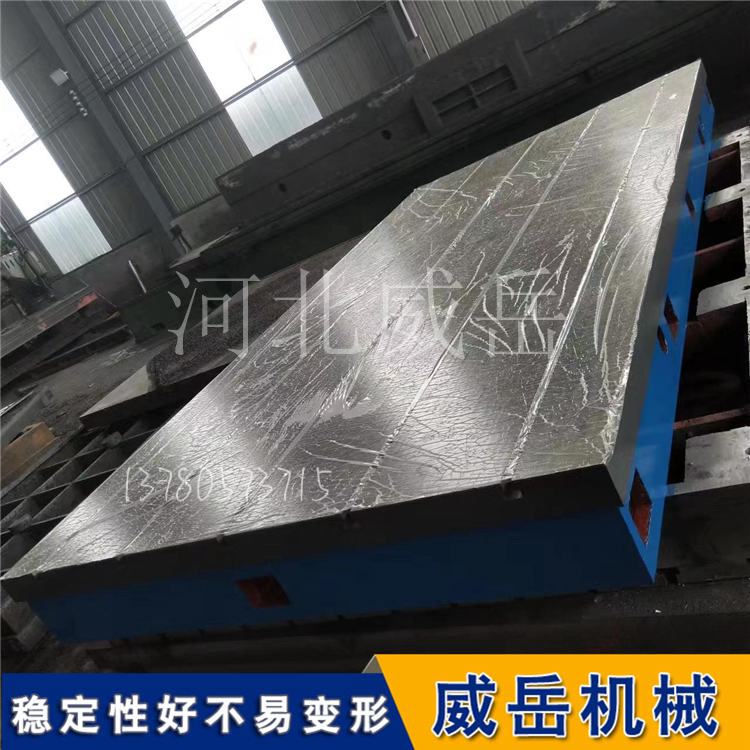

铸铁测试平台多为带加强筋的箱式结构或工字筋结构，通过有限元分析优化壁厚与加强筋分布，实现自重与刚性的较佳平衡，避免使用过程中发生变形。

铸铁测试平台精度等级：按标准计量检定规程执行，分为 0、1、2、3 级四个级别，0 级精度较高，平面度公差较小，可满足不同精度要求的测量和试验工作。

铸铁测试平台规格尺寸：常见规格有 1000×1000mm、1500×1000mm 等，较大可达 8000×3000mm，特殊规格可根据用户需求定制。

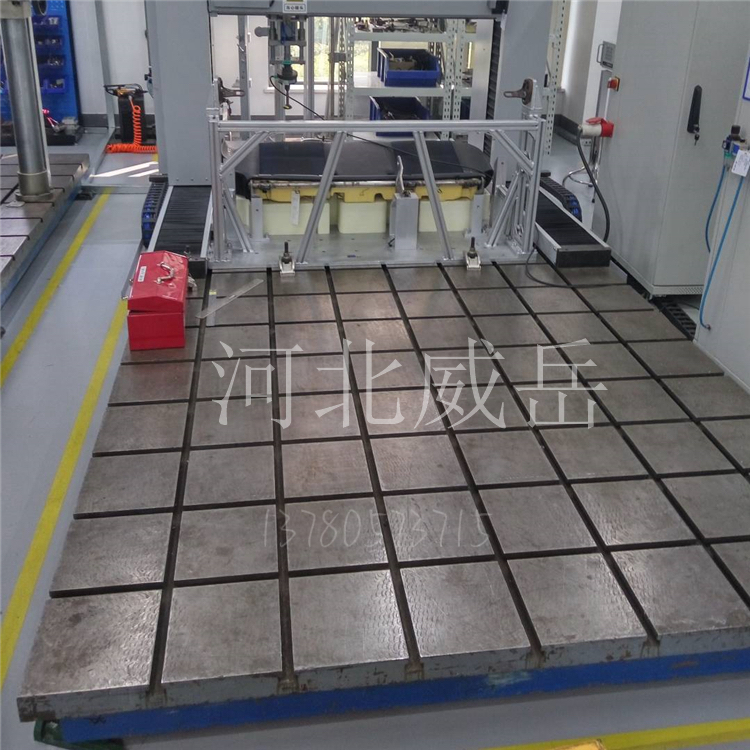

铸铁测试平台应用领域：广泛应用于机械制造、汽车、航空航天、仪器仪表等行业，可用于发动机试验、减速器试验、液压缸试验等各种铸件的试验和检测，也可作为精的密测量的基准平面，检查零件的尺寸精度或形位偏差，还可用于设备安装调试时的水平基准。

选择铸铁测试平台规格，核心是按被测工件较大尺寸、重量、精度需求匹配，同时兼顾使用环境和后续扩展性。

核心选择步骤

1. 确定台面尺寸：按工件大小留余量

基本原则：平台台面长度和宽度，需比被测工件较大外形尺寸多 20%~50% 的余量。

举例：测试较大尺寸 800×600mm 的工件，选 1000×800mm 或 1200×1000mm 的平台，方便放置工件、夹具和测量工具，避免操作受限。

2. 匹配承载能力：按工件重量留安全系数

核心要求：平台额定承载需≥被测工件重量 + 夹具重量的 1.5 倍，防止长期受压变形。

注意点：优先选箱式加强筋结构，相同尺寸下承载能力更强；超大重量（如 5 吨以上）需定制加厚台面和加密加强筋。

3. 选定精度等级：按测试需求对应

0 级：适合精的密测量、实验室校准，平面度公差较小，成本较高。

1 级：适合高精度零件检测、设备调试，满足大部分工业精的密测试需求。

2 级 / 3 级：适合普通工件检验、设备安装找平，性价比高，日常工业场景常用。

4. 考虑使用环境与扩展性

环境适配：车间有震动需选球墨铸铁材质（抗振性更好）；潮湿环境需确认平台表面有防腐涂层（如镀硬铬、防锈喷漆）。

后续扩展：若未来可能测试更大工件，可适当选大一号规格，避免重复采购；特殊场景（如高低温测试）需提前告知厂家，定制适配材质。

常见场景参考（快速匹配）

小型精的密零件（如仪器配件，尺寸≤500mm，重量≤50kg）：选 500×500mm~800×800mm，2 级精度即可。

中型工业工件（如发动机、减速器，尺寸≤1500mm，重量≤1 吨）：选 1500×1000mm~2000×1500mm，1 级精度。

大型设备测试（如大型液压缸、机床部件，尺寸≥2000mm，重量≥2 吨）：选 2000×3000mm 以上，定制承载，1 级或 0 级精度。
