冷轧机轧机电控 可逆 二十辊 轧钢机械 电气传动

冷轧机组介绍

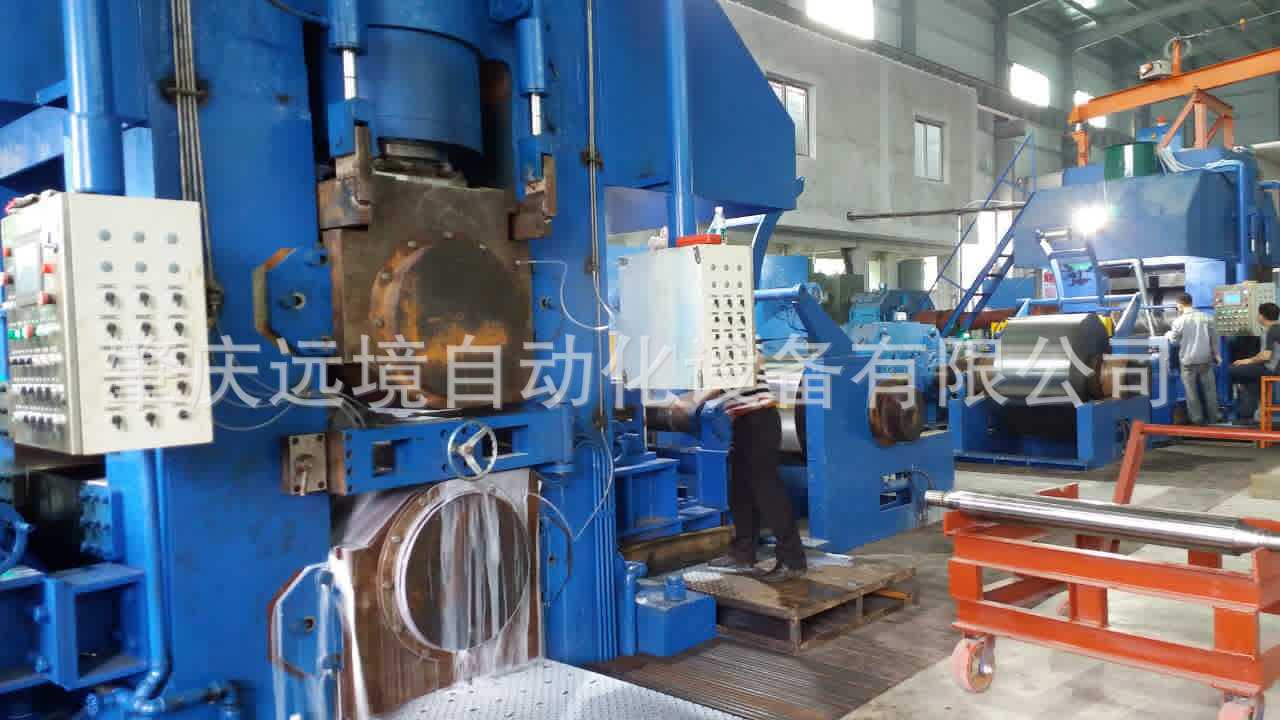

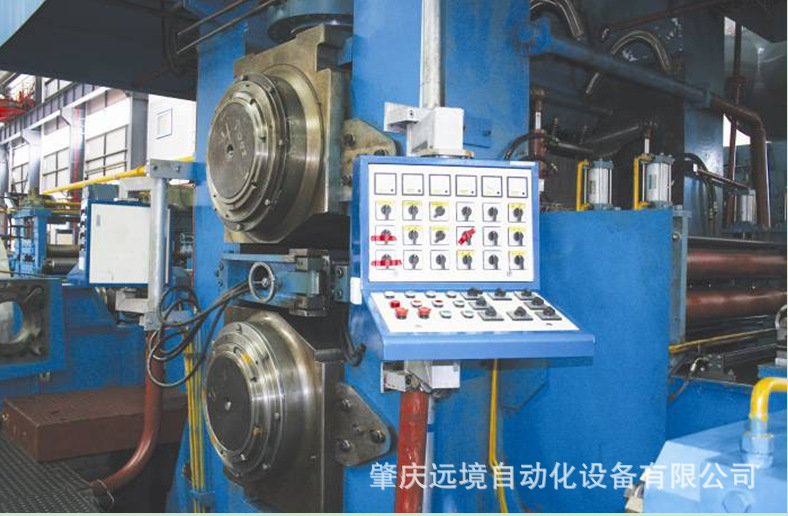

冷轧机组有二辊、四辊、六辊、八辊、十二辊、十六辊、十八辊、二十辊等多种机型，适用于原料为不锈钢、普碳钢、合金钢、铝、铜、等金属材料的冷轧。首要组成部分有主轧机、左卷取机、右卷取机，传动体系多为直流传动，可控硅整流供电，轧机出口和进口别离设备同位素或X射线测厚仪。

2、根本电气体系装备

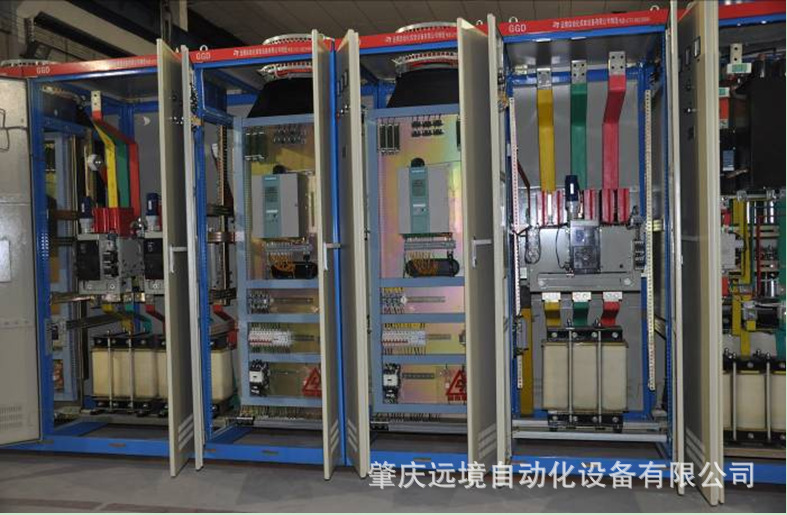

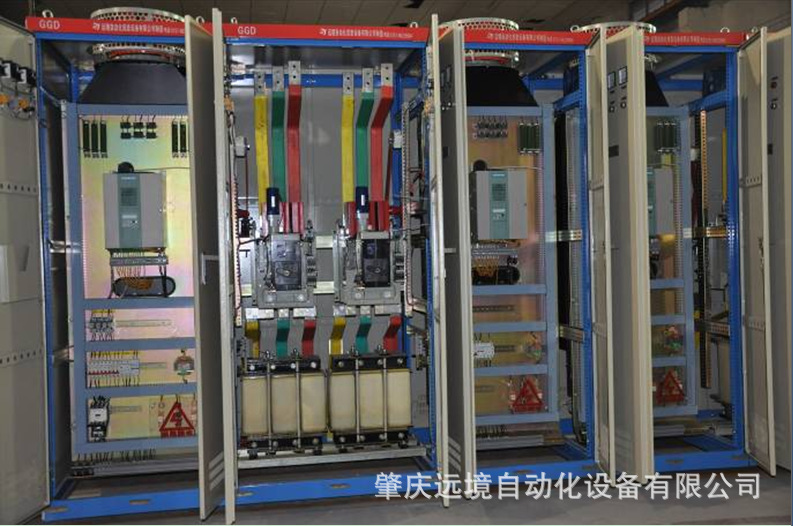

1、柜体选用组合式GGD型低压配电柜；

2、操控体系以可编程逻辑操控器（西门子模块）为中心，常用西门子S7-200/300/400系列、FM458系列、AB的SLC500、CompactLogix等；

3、直流传动体系运用全数字直流调速设备,常用有德国西门子6RA70、RA80680系列、英国欧陆590系列等

4、沟通传动体系运用全数字变频调速设备，常用有AB的PowerFlex系列、西门子MM440系列、艾默生TD3000系列等；

5、配HMI人机界面（触摸屏），常用有西门子TP270、MP370系列；

6、配上位监控核算机（工控机），常用有研华Advantech系列、西门子PC 847等；

3、体系操控功用

1、完成各传动设备的供电、起停操控、运转、连锁逻辑、毛病检测及毛病处理；

2、完成各液压站、光滑站、冷却站、过滤站的连锁逻辑及起停操控；

3、完成机组现场的液位、压力、温度等信号的监测与报警；

4、完成整个生产线各段在不同运转形式下的各类连锁操控；

5、完成断带检测及维护动作；

6、完成主动减速和精确泊车；

7、完成钢带长度主动丈量；

8、完成机组的逻辑操控；

9、完成卷取机恒张力操控；

10、完成卷取机卷径主动核算及补偿；

11、完成厚度主动操控（AGC液压压下的体系）；

4、体系特色

1、速度操控选用光电编码器丈量反应，操控精度高，动态呼应快；

2、整个轧制过程中完成恒张力轧制，操控精度高，张力稳定性好；

3、 西门子模块速度级联操控合作全数字直流调速设备操控，确保了机组的速度精度和设备的稳定性及可靠性；
4、选用PROFIBUS或其他现场总线的体系把西门子模块体系和传动体系有机结合在一起，减少了设备间的连线，提高了设备的可靠性、抗干扰性及操控数据的精确性；

5、装备有上位核算机监控的体系把现场收集的速度、电流、厚度、压力、液位、温度等信号记录到服务器数据库中，可为操作、修理和办理供给实在、有用的数据和协助；

6、液压压下的机组装备厚度主动操控体系AGC，厚度操控精度高，轧制出来的钢带板型杰出；

7、电动压下的机组压下电机运用变频器调速，使压下电机滑润发动、滑润中止，并完成多段速操控功用；

8、体系具有完善的体系辨识和毛病维护功用，以确保其可靠地履行西门子模块操控体系对各电机的速度及电流的操控指令；

9、在体系呈现各种毛病时能快速呼应，快速地做出判别和相应的处理动作；
