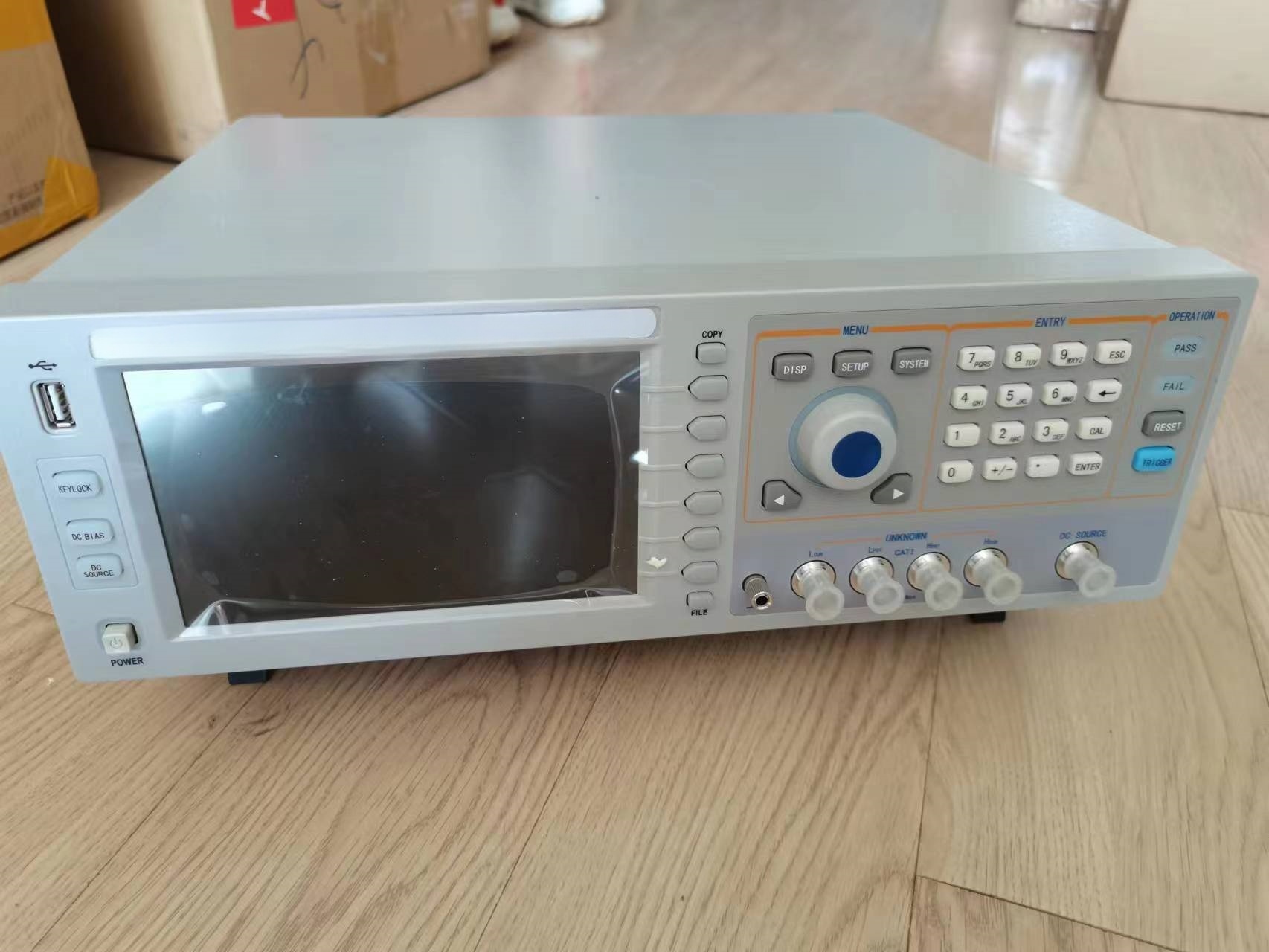

晶圆阻抗分析仪 晶圆LCR分析仪
主要技术参数
频率范围:覆盖µHz至GHz(40Hz-110MHz,超高频型号可达1MHz-3GHz)。
阻抗范围:从µΩ(微欧)到Ω(太欧)。
测量精度:基本精度可达±0.05%-±0.08%。
功能特性:支持阻抗、电容、电感、介电常数等多参数测量,部分型号具备温度依赖性分析(-55°C至+150°C)。
应用领域
电子元器件:电容器、电感器、电阻器的阻抗特性测试。
材料研究:压电陶瓷、聚合物、生物组织的介电常数与电导率分析。
工业检测:超声波换能器、蜂鸣片等器件的生产质量控制。
与CR测试仪的区别
CR测试仪:通常采用单一频率测量,提供电容、电感、电阻的固定值。
阻抗分析仪:支持扫频测试,可生成阻抗-频率曲线,适用于动态特性分析
阻抗分析仪的基本原理
阻抗分析仪通过施加已知频率和幅度的交流信号到被测元件,同步测量其电压、电流的幅值比和相位差,从而计算复数阻抗(实部为电阻,虚部为电抗)。其核心原理基于欧姆定律和相敏检测技术,具体流程包括:
信号激励:仪器产生正弦波信号,通过测试夹具施加至被测对象。
同步检测:测量电压与电流的幅值及相位差,利用相敏技术分离实部(电阻)和虚部(电抗)。
参数计算:根据公式 Z = \fracVIZ= IV
结合相位差计算阻抗的模值和相位角。
技术特性与测量模式
频率范围:覆盖µHz至GHz,支持40Hz-110MHz,高精度型号可达0.05%基本精度。
测量模式:
四线开尔文连接:消除接触电阻影响,适用于毫欧级小电阻测量。
扫频分析:通过频率扫描获取阻抗随频率变化的特性曲线。
等效电路模型:可推导电导、电容、电感等参数。
典型应用场景
电子元件测试:如电容、电感、压电陶瓷的阻抗特性分析。
材料科学:评估介电材料、电池内阻等。
生物医学:生物组织阻抗测量(如细胞电特性)。
阻抗分析仪校准步骤详解
1. 校准前的准备工作
环境要求:确保测试环境温度、湿度稳定,避免电磁干扰(如关闭无线设备)。
设备检查:确认连接线无松动、氧化或损坏,使用高质量线缆以减少信号损耗。
预热仪器:开机后预热30分钟至1小时,消除热漂移影响。
2. 校准流程
开路校准:断预热仪器:开机后预热30分钟至1小时,消除热漂移影响。
2. 校准流程
开路校准:断开测试夹具,使电极处于开路状态,在仪器菜单中选择“Opn Circui”校准。
短路校准:将电极接触形成短路,选择“hor Circui”校准,消除夹具残余阻抗。
负载校准:使用标准电阻/电容(如100pF、10pF)连接夹具,按提示完成“oad”校准。
3. 校准后验证
标准器件测试:用已知值的标准器件(如1000Ω电阻)验证测量结果是否在误差范围内。
数据记录:保存校准数据,记录校准日期、环境条件及结果,便于后续追溯。
4. 注意事项
定期校准:建议每年至少校准一次,高频使用或环境变化大时需缩短周期。
夹具补偿:若更换夹具或线缆,需重新校准以消除新引入的寄生参数。
阻抗分析仪的校准周期
阻抗分析仪的校准周期需根据仪器类型、使用频率及精度要求综合确定,以下为关键要点:
校准后的周期建议
校准后,建议每年校准一次。若后续校准结果显示误差仍在允许范围内,可逐步延长至2年,但最长不超过5年。
期间需定期进行期间核查(如每季度或半年),若发现数据不稳定,需立即重新校准。
高频使用或高精度场景
若仪器用于高频检测或对精度要求(如科研领域),建议缩短至半年一次。
更换关键部件或维修后,必须重新校准。
校准周期的科学依据
校准周期需平衡风险控制(避免超差)与经济性(降低校准成本)。
参考校准实施日期(校准报告中的关键时间点)计算周期有效性。
CR测试仪是一种用于测量电感、电容(C)、电阻(R)等电子元件参数的精密仪器,广泛应用于电子制造、维修及科研领域。其核心功能是通过施加交流信号并分析元件的阻抗特性,实现高精度参数测量。以下是其关键信息:
1. 工作原理
CR测试仪通过以下步骤完成测量:
信号生成:内部振荡器产生可调频率(通常20Hz-300kHz,型号达MHz级)的正弦波测试信号。
信号施加与检测:将信号施加至被测元件(DU),同步测量电压和电流响应。
矢量分析:计算复数阻抗(Z = v/i),分离实部(电阻R)和虚部(电抗X),根据X的正负判断元件类型(感性/容性/纯电阻)。
参数计算:输出主参数(、C、R)及衍生参数(如品质因数Q、损耗因数D等)。
2. 主要功能与特点
多参数测量:支持电感、电容、电阻及阻抗(Z)、导纳()等参数,部分型号可测Q值、D值、等效电路模型(串联/并联)。
高精度与宽频段:测试频率覆盖工频至30MHz,精度达0.02%-0.1%,支持直流偏置功能。
智能化操作:集成自动校准(开路/短路/负载)、量程切换、列表扫描(多频率点自动测试)及远程控制(如GPIB接口)。
3. 典型应用场景
电子元件检测:如半导体器件、磁性材料、液晶单元的介电常数分析。
工业质量控制:电力设备(电抗器、变压器)参数测定,电解电容损耗评估。
科研与教育:高频元件(RF器件)特性研究,教学实验中的阻抗分析。
4. 操作要点
校准:使用前需执行开路/短路校准以消除测试线误差。
测试设置:
频率选择:根据元件类型调整(如电解电容用100Hz-1kHz,功率电感用10kHz-100kHz)。
等效电路模式:高损耗元件选并联模型(Cp-Rp),低损耗元件选串联模型(-R)。
夹具选择:推荐四端开尔文夹具以减少接触电阻影响。
5. 设备分类
数字电桥:传统CR电桥的数字化升级版,采用微处理器技术,精度更高。
精密CR测试仪:支持高频(如30MHz)、多参数同步显示,适用于应用。
以下是CR电桥的标准操作流程,结合了仪器使用规范与校准要点:
1. 开机与预热
启动仪器后需预热15-30分钟,确保内部电路稳定,提升测量精度。
2. 测试夹具连接
使用四端开尔文夹具(Kvin cip)或专用测试座,确保引脚接触良好,避免寄生电容或接触电阻影响结果。
对于MD元件,需选择匹配的探针或测试座。
3. 参数设置
测试模式:根据元件类型选择(电感)、C(电容)、R(电阻)或Z(阻抗)模式。
测试频率:
电解电容:100Hz-1kHz
陶瓷电容:1kHz-100kHz
功率电感:10kHz-100kHz
RF元件:>100kHz
测试电平:根据元件阻抗范围选择(如10mV-2Vrm),避免信号过强导致元件损坏。
等效电路模型:高损耗元件(如电解电容)选并联模型(Cp-Rp),低损耗元件选串联模型(-R)。
4. 校准操作
开路/短路校准:
短路校准:短接测试夹具探针,按“HOR”键消除接触电阻和寄生电感。
开路校准:断开探针连接,按“OPN”键消除分布电容干扰。
负载校准(部分仪器支持):使用标准件(如50Ω负载)进一步校准。
5. 测量与数据记录
将被测元件接入夹具,按下“测试”键启动测量。
观察结果稳定性,若波动较大需检查连接或调整参数。
通过UB/R-232接口连接电脑,使用配套软件保存数据。
6. 结果分析
对比元件标称值与测量值,判断是否在公差范围内。
高频元件需关注Q值(品质因数)和D值(损耗因数)。
注意事项
校准频率建议每月一次,或环境温度变化较大时执行。
测量小电阻(<1Ω)或高电阻(>1MΩ)时,需确保夹具清洁且校准充分。
测试夹具选型关键因素
晶圆阻抗分析仪与晶圆LCR分析仪详解
一、定义与功能
1.晶圆阻抗分析仪
定义:一种电子测试仪器,用于测量元件、电路或材料在交流(AC)信号作用下的复阻抗特性曲线(包含电阻和电抗成分),适用于宽频率范围(如10 Hz至30 MHz)和高精度测量。
功能:
动态阻抗分析,支持频率扫描和相位差测量。
适用于半导体材料、介电常数测试及复杂等效电路分析。
2.晶圆LCR分析仪
定义:专门用于测量电感(L)、电容(C)和电阻(R)的电子测试仪器,基于交流信号发生器和测量单元组成,频率范围通常为20 Hz至20 MHz。
功能:
快速测量元件的L、C、R值及品质因数(Q)、损耗角正切(D)等参数。
适用于生产线上的快速质量控制和元器件验证。
二、主要区别与适用场景
对比项
晶圆阻抗分析仪
晶圆LCR分析仪
测量范围
宽频率(10 Hz–30 MHz),支持动态阻抗分析
中低频(20 Hz–20 MHz),专注L/C/R参数
精度
更高(基本精度0.05%),适合复杂材料分析
适中(精度0.05%),满足常规元件测试
适用场景
半导体材料研发、介电常数测试、高频电路设计
电子元器件生产、通信设备测试、汽车电子
典型型号
ZX70A系列、6632精密阻抗分析仪
Agilent E4980A、TH2840A
三、应用案例
1.阻抗分析仪
半导体材料检测:评估硅晶圆的电阻率一致性,优化工艺参数。
太阳能电池:测量薄膜材料的介电特性,提升能量转化效率。
2.LCR分析仪
电子制造:测试电感器、电容器的参数,确保符合设计规格。
汽车电子:验证传感器和电路板的电性能,提高可靠性。
四、技术参数与选型建议
阻抗分析仪:
频率范围:10 Hz–30 MHz(如6632型号)。
输出阻抗:25Ω/100Ω可切换,支持直流偏压测试。
LCR分析仪:
测试信号电平:0.1 mVrms–2 Vrms(如E4980A)。
支持四端测量法,减少接触误差。
五、总结
晶圆阻抗分析仪更适合高频、高精度及复杂材料分析,而LCR分析仪在常规元件测试和生产线上更具效率。选型需根据具体应用场景(如研发或量产)和预算综合考虑。
