进口球阀

OKE球阀概述

球阀是一种关闭元件为球体的阀门，球体绕阀体中心线作旋转来达到开启和关闭的目的。球阀的主要组成部分包括球体、阀座、阀杆和操作机构等。球体通常为圆球形，通道在球体中间形成，通过旋转球体来控制管道的通断。阀座是球体的定位装置，通常由金属材料、塑料或弹性材料制成，与球体配合形成密封，防止介质泄漏。阀杆是贯穿球体中心的轴，一端连接球体，另一端连接操作机构，通过操作机构的旋转或推动，带动球体旋转，实现管道的通断。操作机构包括手动操作机构（如手柄、齿轮等）和自动操作机构（如电动机、气动机构等），通过人工或电气、气压信号来控制球体的运动。

特点/优点

流体阻力小，全通径的球阀基本没有流阻，是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小

结构简单、体积小、重量轻，球阀结构相对简单，体积小，重量轻，便于安装和维修

密封性好，球阀有两个密封面，密封面材料广泛使用各种塑料（如聚四氟乙烯等弹性材料），密封性好，能实现完全密封，在真空系统中也广泛使用。而且球阀的密封力随着介质压力的增加而增大

操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制，容易实现自动化控制

维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便

适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中146

其他优点，球阀的阀杆密封可靠，启闭时阀杆只作旋转90°运动，阀杆的填料密封不易被破坏，且阀杆倒密封的密封力随着介质压力的增加而增大；球阀的球体在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀

球阀的分类

功能分类：旁通阀、空气阀、泄压阀、排污阀等

传动分类：气动球阀、电动球阀、液动球阀、气液动球阀、电液动球阀、涡轮传动球阀等

结构形式：浮动球球阀、固定球球阀、轨道球阀、V型球阀、三通球阀、弹性球球阀等

壳体/主体材料：金属材料阀门（如碳钢阀门、合金钢阀门、不锈钢阀门、铸铁阀门、钛合金阀门等）、金属阀体衬里阀门（如衬胶阀门、衬氟阀门等）、非金属材料阀门（如陶瓷阀门、玻璃阀门、塑料阀门）

压力大小：高压球阀、中压球阀、低压球阀

流道类型：全通径球阀、缩径球阀

通道位置：直通式、三通式、直角式

温度高低：高温球阀、常温球阀、低温球阀、超低温球阀

密封形式：软密封球阀、硬密封球阀

阀杆装配：上装式球阀、侧装式球阀

连接形式：法兰球阀、焊接球阀、螺纹连接球阀、卡箍球阀

口径大小：超大口径球阀、大口径球阀、中口径球阀、小口径球阀

球阀的应用领域

双位调节、密封性能严格的管路系统

泥浆、磨损、缩口通道的管路系统

启闭动作迅速（1/4转启闭）的管路系统

高压截止（压差大）、低噪声、有气穴和气化现象的管路系统

向大气少量渗漏、操作力矩小、流体阻力小的管路系统

轻型结构、低压截止（压差小）、腐蚀性介质的管路系统

低温（深冷）装置和管路系统

冶金行业的氧气管路系统（需使用经过严格脱脂处理的球阀）

输油管线和输气管线中的主管线需埋设在地下时（需使用全通径焊接式球阀）

要求具有调节性能时（需选用带V形开口的专用结构的球阀）

石油、石油化工、化工、电力、城市建设中，工作温度在200℃以上的管路系统（可选用金属对金属密封的球阀）

注意事项

安装前的准备：确保管道能够承受球阀的重量，并且管道应与球阀同轴，法兰密封面应平行。同时，需要清除管道内的油污、焊渣等杂质。

检查与测试：在安装前，应检查球阀的标志，确认其完好无损，并进行全开全闭操作数次以证实其工作正常。

安装方向：根据球阀的流向标记，确保安装方向正确。

电源与信号：对于电动球阀，需要提供适当的电源电压和频率，并确保电源连接稳定。

操作与维护：定期进行维护和检查，包括清洁阀门内部、检查密封圈的磨损情况、润滑活动部件等。

温度和压力：了解阀门的适用温度和压力范围，并确保在规定范围内使用。

介质适应性：根据介质的特性选择合适的球阀，某些介质可能对阀门材质有特殊要求。

故障排除：如果遇到故障或异常情况，应参考制造商提供的故障排除指南进行检查和修复。

防护措施：在安装和使用过程中，采取适当的防护措施，如防止碰撞、防水、防尘等。

培训：确保操作人员经过培训，了解球阀的操作和维护知识。

遵循标准：遵守相关的标准和规范，如工业自动化标准、安全标准等。

避免节流使用：球阀不宜用作节流，以防止密封面的过早磨损。

避免强烈撞击或振动：在操作过程中，应避免强烈撞击或振动，以避免球体和阀座产生磨损或损坏

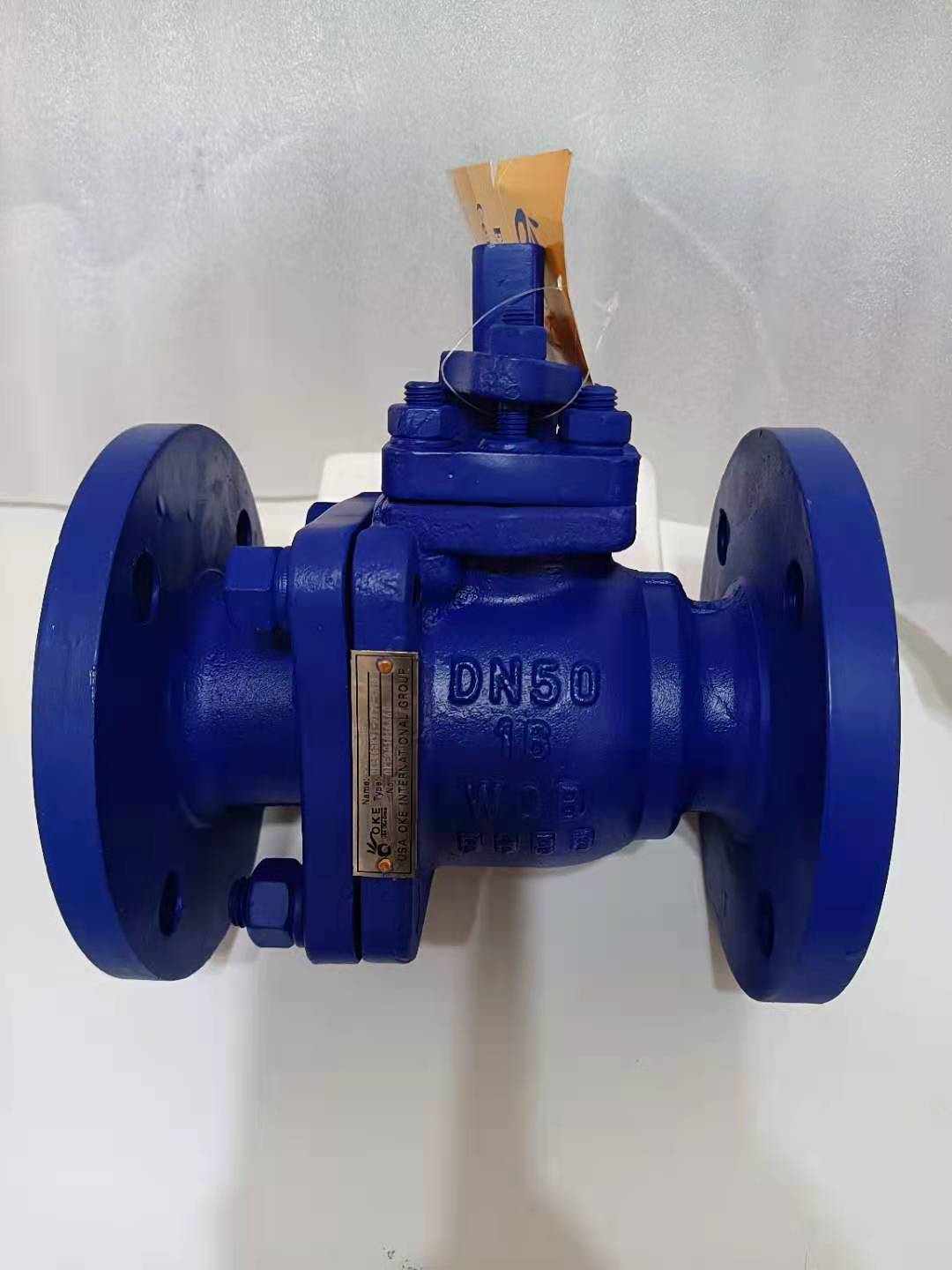

OKE球阀详细参数

口径 DN15～300mm

压力 1.0～42mpa

密封材质适用温度 PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封 Seal≤450℃

适用介质 水、石油、天然气、酸类等

连接方式 螺纹，法兰或者焊接

阀体材质 WCB 、304、316

内件材质 304、316、衬四氟

密封材质 PTFE、304、316

流动方向 双向

用途 开关、调节

产品品牌：美国欧可（OKE）
