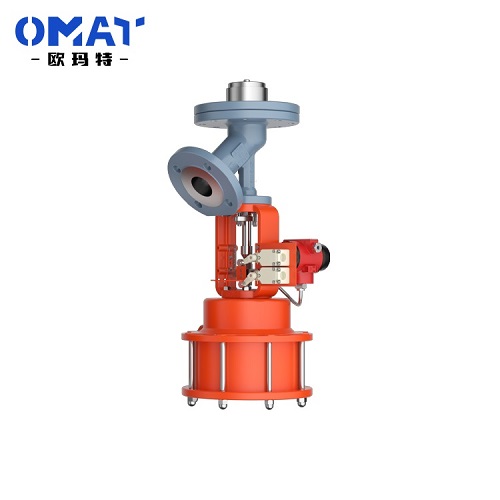

欧玛特高压迷宫式调节阀，采用迷宫式阀笼结合平衡式阀芯设计。迷宫式套筒由同多个同轴表面分布着迷宫曲径的圆柱碟片组成。根据介质工艺参数不同，设计不同的迷宫曲径规格与叠合层数组成阀笼，阀笼将总的流道分成许多细小的迂回甚至台阶状分布的节流流道，迫使流体不断地改变流向与流通面积逐步降低流体的压力，以达到预防闪蒸空化的发生，延长阀内件的使用寿命。采用平衡式套筒阀芯，阀芯与阀座的紧密配合确保了极低的泄漏。此种阀内件适合于各种易产生阻塞流动造成汽蚀的工况
对于普通单级降压阀门，当介质进入时其压力为p1，流速为v1。当介质流动到阀芯部分时，由于阀芯与阀座的节流作用，产生颈缩现象，因此流速会迅速增加至v2，而压力则迅速降低至p2，且往往低于该介质的饱和汽化压力Pv。在这种情况下，介质汽化，形成气泡。当介质流过阀芯和阀座形成的颈缩部后，由于通道的改变，工况条件也发生了变化，压力口升，动能转换为势能，此时的压力回复为P3，速度回复为v3。 当压力超过该介质的饱和汽化压力Pv时，刚才形成的气泡就会发生破裂，产生极强的局部压力。气泡破裂时的巨大能量能在瞬间对阀芯、阀座等节流元件产生严重的破坏，形成所谓的汽蚀现象。汽蚀势必造成阀门的损坏，导致泄漏，产生严重的噪音并引起阀门内件的震动，从而影响整个系统的安全性和效率。s
