incoloy901/Alloy（N09901）高温合金钢板的国内牌号

incoloy901镍基合金

Incoloy 901（N09901）镍基合金，作为一种具有卓越性能的奥氏体型时效硬化合金，在现代工业领域中发挥着举足轻重的作用。它以其独特的成分、优异的机械性能和稳定的组织结构，成为航空、地面燃气涡轮发动机等领域中不可或缺的材料。

Incoloy 901简介

Incoloy 901是沉淀硬化，蠕变耐热钢。合金在650℃以下具有较高的屈服强度和持久强度，760℃以下抗氧化性良好，长期使用稳定。

Incoloy 901的高使用温度在1061℃~1366℃。Incoloy 901适宜于制造压力设备，对氧化介质有极强的耐蚀能力，它能有效地用于高温浓缩的硫酸，和混合酸以及氧化性盐环境中，高铬含量也提高了它在高温硫化环境中的耐硫化能力。

Incoloy 901是一种合金耐热钢，在高温条件下具有良好的氧化和腐蚀抗性。它在高温条件下能维持优良的刚度和强度，并在非常高的应变速率下，具备优异的抗裂性能。

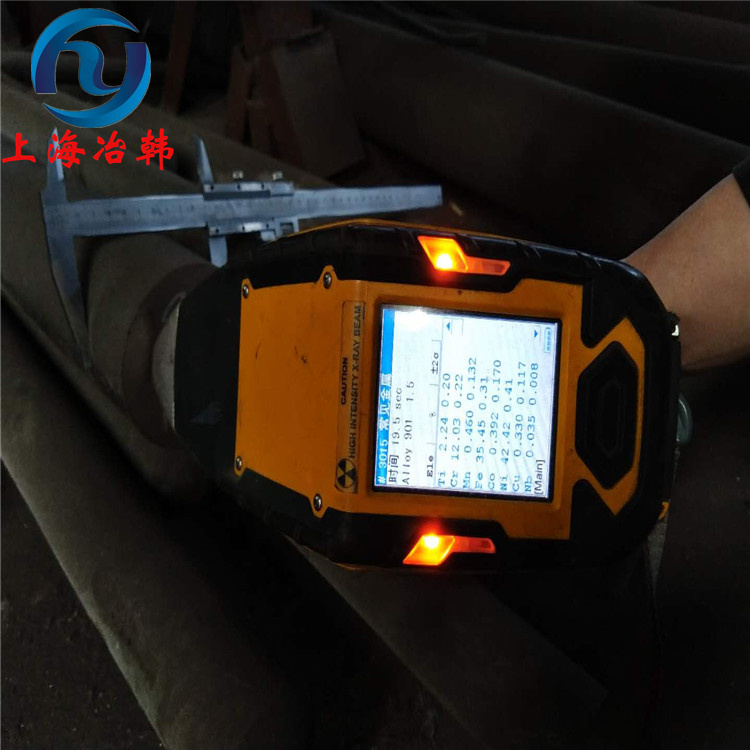

化学成分

镍 (Ni)：40-45

铁 (Fe)：34.0

铬 (Cr)：11.0-14.0

钼 (Mo)：5.0-7.0

钛 (Ti)：2.35-3.10

锰 (Mn)：0.85

硅 (Si)：0.60

碳 (C)：0.10

力学性能

密度：8.14 g/cm3

熔点：1280-1345℃

抗拉强度Rm N/mm2：1034

屈服强RP0.2N/mm2：689

延伸率A5 %：12

Incoloy 901的热处理制度

热处理是Incoloy 901合金获得优异性能的关键环节。通常采用的热处理制度包括：1090℃±10℃保温2～3小时，水冷或油冷；接着在775℃±5℃保温4小时，空冷；最后在700～720℃保温24小时，空冷。这一热处理制度能够有效地控制合金的组织结构，提高合金的性能。

加工及焊接性能

1、加工性：在 2050°F 之间锻造 (1121°C) 和 1850°F (1010°C), 金属温度. 轻度热加工可继续降至 1600°F (871°C) 但不低于. 金属温度不应超过 2050°F (1121°C) 在快速工作期间. 钢坯应装入热炉并通过沉淀硬化范围快速加热.

2、可焊性：可以通过惰性气体电弧方法焊接. 很难焊接. 所有焊接都应在固溶处理状态下进行. 冷加工零件在焊接前应重新固溶处理. 焊接后建议在稳定和老化前进行再固溶处理.

Incoloy 901的熔炼与铸造工艺

Incoloy 901合金的熔炼与铸造工艺采用真空感应加真空电弧重熔的双联工艺生产，也可采用真空感应加电渣重熔工艺。这些先进的熔炼与铸造工艺能够保证合金的成分均匀、纯净度高、组织结构致密，从而提高合金的性能和使用寿命。

Incoloy 901的应用概况与特殊要求

Incoloy 901合金在国外已广泛应用于航空发动机及地面燃气涡轮上在650℃以下工作的转动件和紧固件，使用寿命较长。在国内，该合金也已在航空发动机上得到应用，是经过使用考验的成熟合金。在合金锻造过程中，若工艺参数选择或操作不当，其性能可能会显示明显的方向性，并可能引起缺口敏感。但只要严格遵循工艺要求，就可以避免这些问题的出现。此外，该合金的膨胀系数接近铁素体型热强合金钢，使得两种材料能够连接面对热账没有特殊规定。
