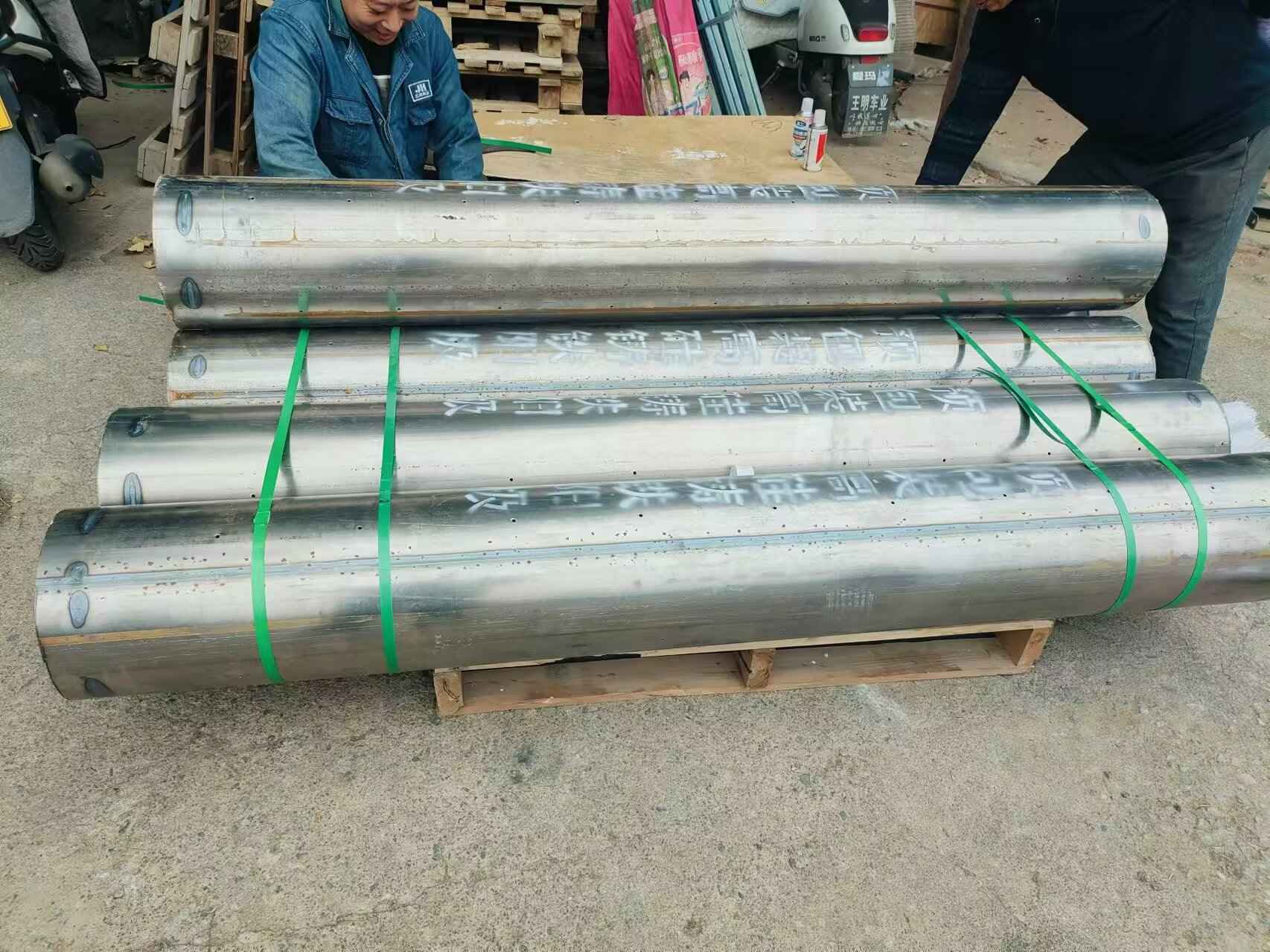

火电厂阴保深井阳极219×2000 贵金属氧化物耐高温耐酸

深井阳极与恒电位仪是外加电流阴极保护系统的核心组件，两者通过协同工作，其工作原理可概括为“恒电位仪提供精准可控的直流电，深井阳极作为电流输出端将电子注入土壤/水，使被保护结构成为阴极而免受腐蚀”。

系统组成与功能分工

1、恒电位仪

①功能：作为系统的“电源+控制器”，提供稳定直流电并自动调节输出电压/电流，使被保护结构的电位始终维持在预设的保护电位范围内。

②核心部件：

整流模块：将交流电转换为直流电（通常输出电压0-30V，电流0-100A）。

控制电路：通过反馈环路实时监测被保护结构的电位，动态调整输出（响应时间＜1秒）。

参比电极接口：连接参比电极（如铜/硫酸铜电极），作为电位测量的基准。

2、深井阳极

①功能：作为电流输出端，将恒电位仪提供的电子高效注入土壤或水中，形成保护电流场。

②核心部件：

阳极材料：高硅铸铁、铂钌涂层钛或混合金属氧化物（MMO），需具备低电阻、耐腐蚀特性。

填料层：焦炭粉、石墨碎等导电材料，降低阳极与土壤的接触电阻并防止气阻。

井身结构：PVC套管防护井壁，排气管排出阳极反应产生的气体（如氧气、氯气）。

3、被保护结构

①功能：作为电流接收端，通过阴极极化降低腐蚀速率。

②关键要求：需与阳极形成导电回路，且表面电位均匀分布（电位差＜50mV）。

4.参比电极

①功能：测量被保护结构的实时电位，为恒电位仪提供反馈信号。

②类型：铜/硫酸铜电极（土壤环境）、高纯锌电极（海水环境），需埋设在距被保护结构1-5米处。

综上所述，深井阳极和恒电位仪在外加电流阴极保护系统中通过协同作用，实现了对被保护结构的腐蚀防护。深井阳极负责电流的均匀分布和阳极材料的稳定性能；而恒电位仪则负责提供稳定电流、实现电位的闭环控制以及适应环境变化等关键功能。这两者的有机结合使得外加电流阴极保护系统成为一种高效、可靠的腐蚀防护手段。
