埋地管道阴极保护测试桩的安装与维护要点

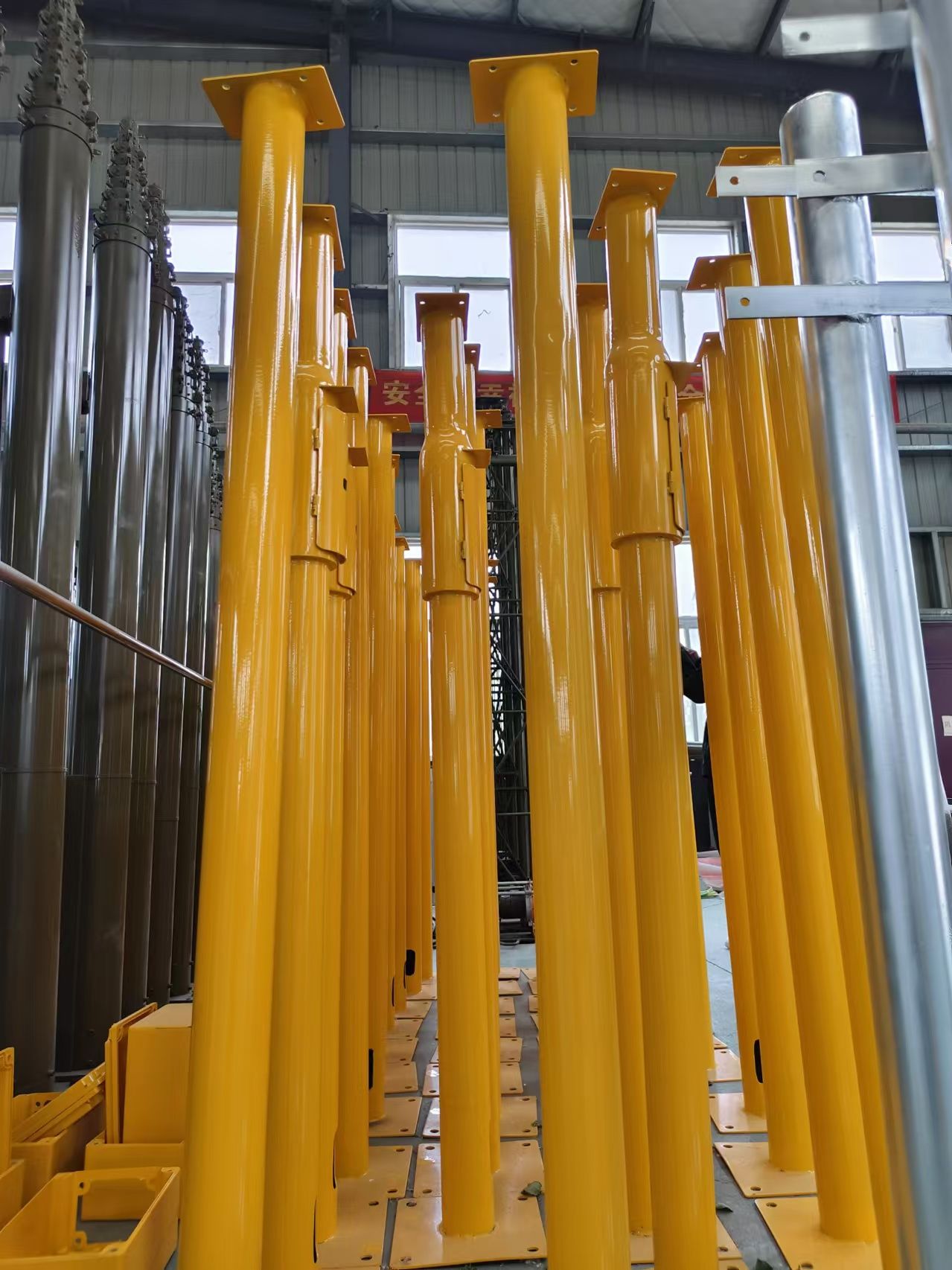

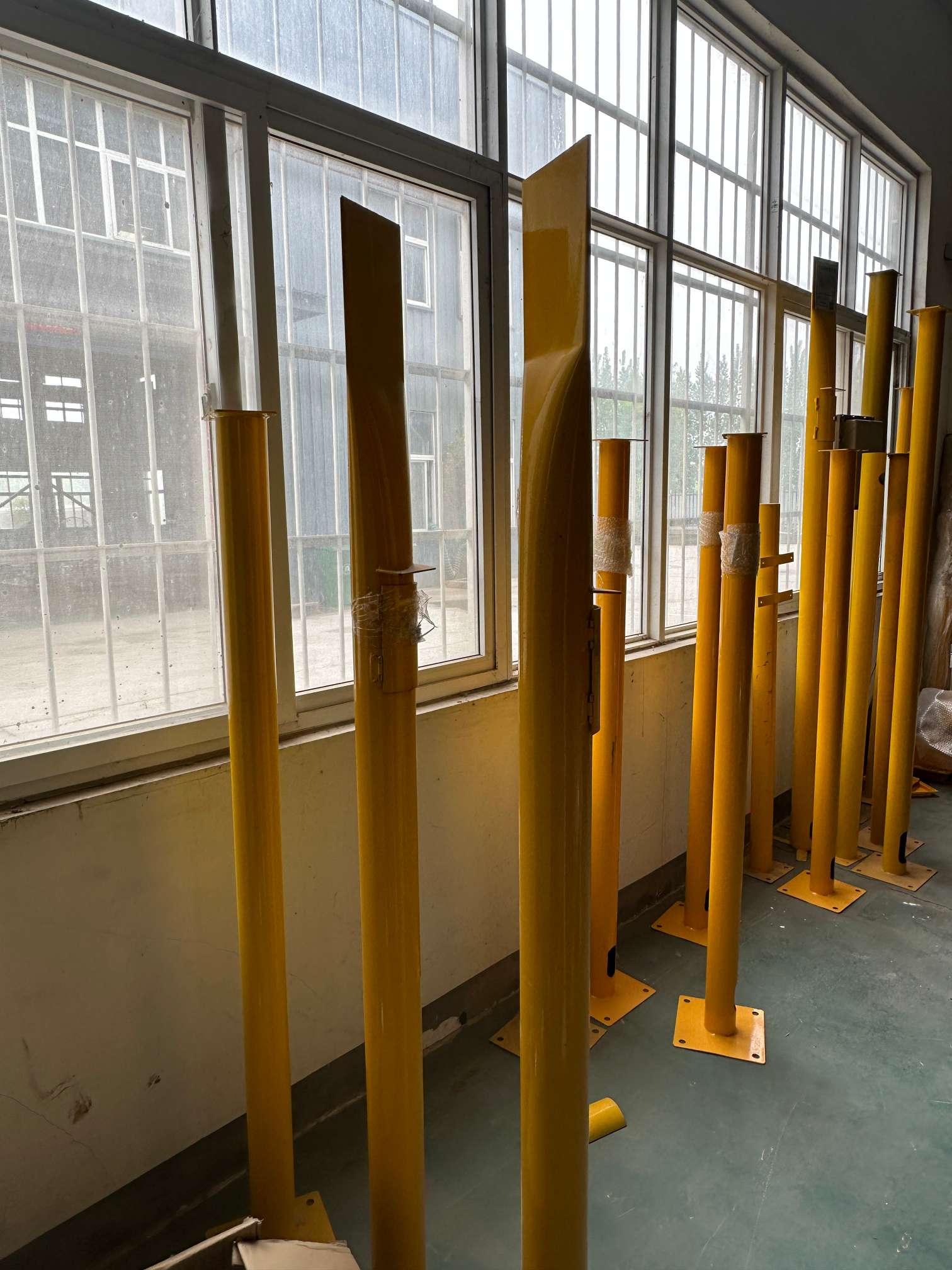

埋地管道阴极保护测试桩是监测管道阴极保护效果、保障管道防腐性能的核心设施，其安装质量和维护水平直接影响管道的安全运行。

测试桩是阴极保护系统中承担三大核心职能：

1、电位监测​：精准采集管道/土壤电位，同步检测IR降干扰；

2、电流通断​：集成电流中断器，为检测提供信号源；

3、跨接管理​：连接绝缘装置、跨接电缆。

埋地管道阴极保护测试桩的安装与维护要点如下：

安装要点：

选址：测试桩应安装在阴极保护系统沿线，便于电位、电流等参数的测量。需远离高压线、变压器、大型电机等强电磁干扰源。另外，安装位置应便于日常检查和维护，避免安装在低洼、易积水或易受机械损伤的区域。优先选择绿化带、道路边缘等不易被碾压或破坏的位置；穿越铁路、河流、桥梁等特殊地段需增设测试桩，便于监测关键节点。

间距规范：长输管道：通常每 1-2 公里设置 1 个测试桩；穿跨越段、阀室、分支点等特殊位置需加密（间距≤500 米）。

固定：测试桩应稳固地安装在地面，防止因外力作用而移位或损坏。

接线：测试桩的接线应严格按照设计要求进行，确保电位计、电流表等测试设备的准确性和可靠性。管道与测试桩的连接：导线一端通过铜鼻子与管道焊接，另一端接入测试桩管道端子，确保低电阻导通。阳极与测试桩的连接：牺牲阳极的输出线接入阳极端子。绝缘要求：导线需穿管保护，端子排需绝缘固定，防止与测试桩本体导通。

标识：测试桩应设置明显的标识，标明其功能、名称、编号等信息，以便于管理和维护。桩体上一般标有管道的相关信息，如管道名称、编号、阴极保护测试点等，以便于识别。

维护要点：

1.定期检查：定期对测试桩进行检查，包括桩体的外观检查，查看是否有损坏、倾斜、腐蚀等情况；检查测试导线的连接是否牢固，有无松动、断裂等现象。

2.数据记录与分析：每次检查时，要详细记录管道的电位、电流等测试数据，并对数据进行分析，及时发现管道阴极保护状态的变化趋势，为阴极保护系统的调整提供依据。

3.维修与更换：对发现的问题及时进行维修或更换，如修复损坏的桩体、更换松动的连接导线、更新失效的参比电极等，确保保护桩的正常使用。

4.安全防护：测试人员需佩戴绝缘手套、安全鞋等防护装备，避免触电或化学灼伤。确保测试仪器和测试桩接地良好，防止静电或雷击损坏设备。
