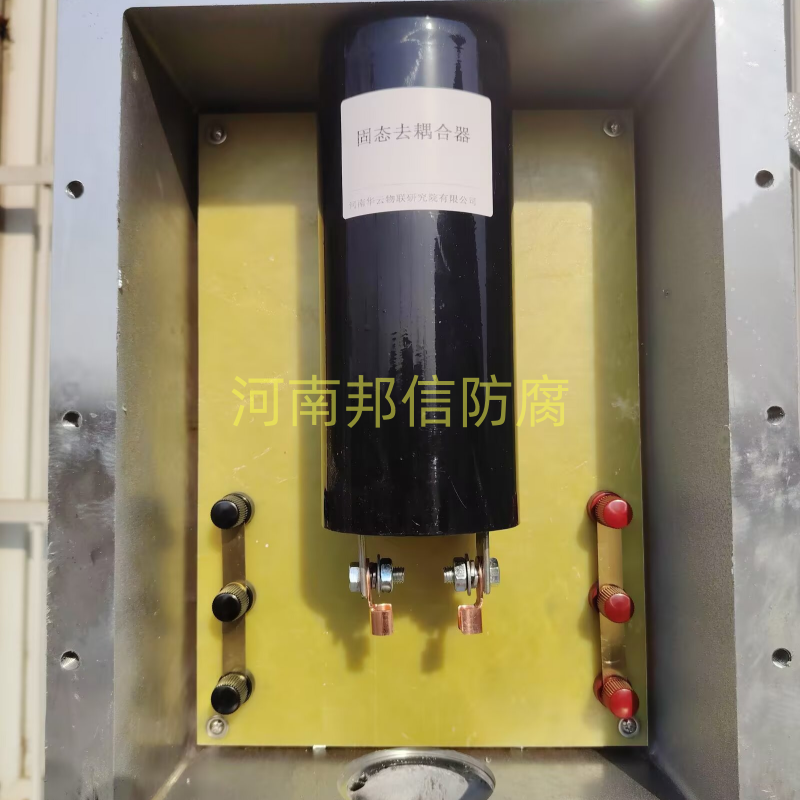

工作原理：基于固态半导体器件的单向导通与限压特性，实现 “通直流、阻交流、泄高压” 的功能。正常工况下，直流阴极保护电流通过二极管阵列流向管道，交流干扰电流被二极管截止。异常工况下，当管道出现瞬态高压时，压敏电阻或气体放电管迅速导通，将高压电流泄放入地，保护管道绝缘层和设备。 核心功能： 电流双向控制：允许直流阴极保护电流流向管道，阻止交流杂散电流反向流入阴极保护系统，避免保护失效。 过电压保护：当管道遭遇雷击、故障电流等瞬态高压时，能快速导通泄流，防止管道和设备被击穿。 排流与接地耦合：在隔离交直流电流的同时，将管道上的杂散电流安全导入接地极，避免电化学腐蚀。 核心组件： 二极管阵列：单向导通直流保护电流，阻断交流干扰电流。 压敏电阻：监测瞬态过电压，超过阈值时迅速导通泄流。 气体放电管：辅助泄放高频、高强度瞬态电流，如雷击电流，与压敏电阻形成多级保护。 限流电阻：限制泄流时的电流峰值，避免器件过载损坏。 绝缘外壳：一般具有防水、防爆、防腐蚀性能，适应野外埋地或露天安装环境。
