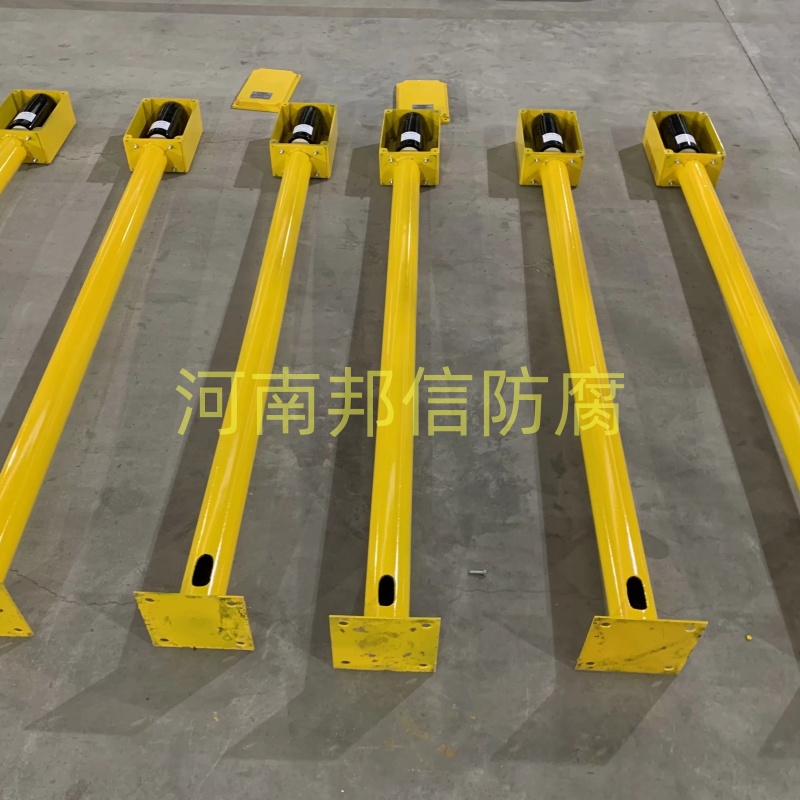

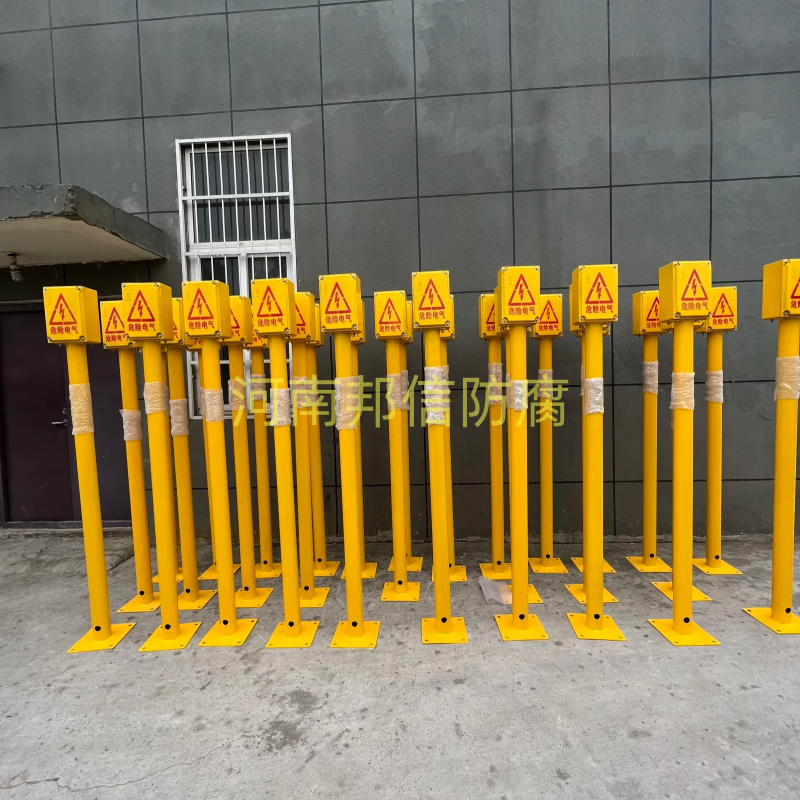

SSD系固态去耦合器防雷保护 电气化铁路交流干扰固态去耦合器

工作原理：核心部分由晶体管、二极管等半导体器件组成。基于半导体器件的特性，实现 “阻直通交” 功能，即在一定电压范围内阻止直流电流导通，同时为交流电流提供低阻抗通道。当电压力图超过阈值电压（标准值一般为 - 2V/+2V）时，会自动切换到短路模式进行过压保护，过电压消失后又自动恢复直流隔离模式。 核心功能： 排除杂散电流：可阻断杂散电流传递路径，将交流干扰信号旁路至接地系统，减少杂散电流对金属结构如油气管道、储罐等的腐蚀风险。 直流隔离与交流导通：在直流电压低于设定阈值时，隔离直流电流，防止直流干扰；同时确保交流信号顺畅传递，在过压情况时能快速实现过压保护并在电压正常后恢复隔离状态。 防雷击与电涌保护：能承受 6kA 以上的雷电冲击电流，通过内置压敏电阻等元件，将过电压限制在安全范围内，保护阴极保护设备免受损坏。 技术参数： 直流隔离电压：通常为 - 2V/+2V。 冲击通流容量：如 4/10μs 波形下可达 100KA。 稳态交流电流：一般为 45A 左右。 漏电流：≤1mA。 故障电流：AC - rms / 工频 / 30 周波时≥3500A。 工作温度：一般在 - 45℃~+60℃。 防护等级：多为 IP65，可适应恶劣户外环境。 应用场景： 埋地管道系统：可消除交流感应电压，防止杂散电流腐蚀，尤其适用于管道穿越高压输电线路或铁路的区域，还能保护管道免受雷击，延长使用寿命。 城市轨道交通领域：可抑制地铁杂散电流对沿线金属结构的干扰，保障阴极保护效果。 储罐与海洋平台：能隔离直流干扰电流，维持均匀的阴极极化状态，保护金属结构。
