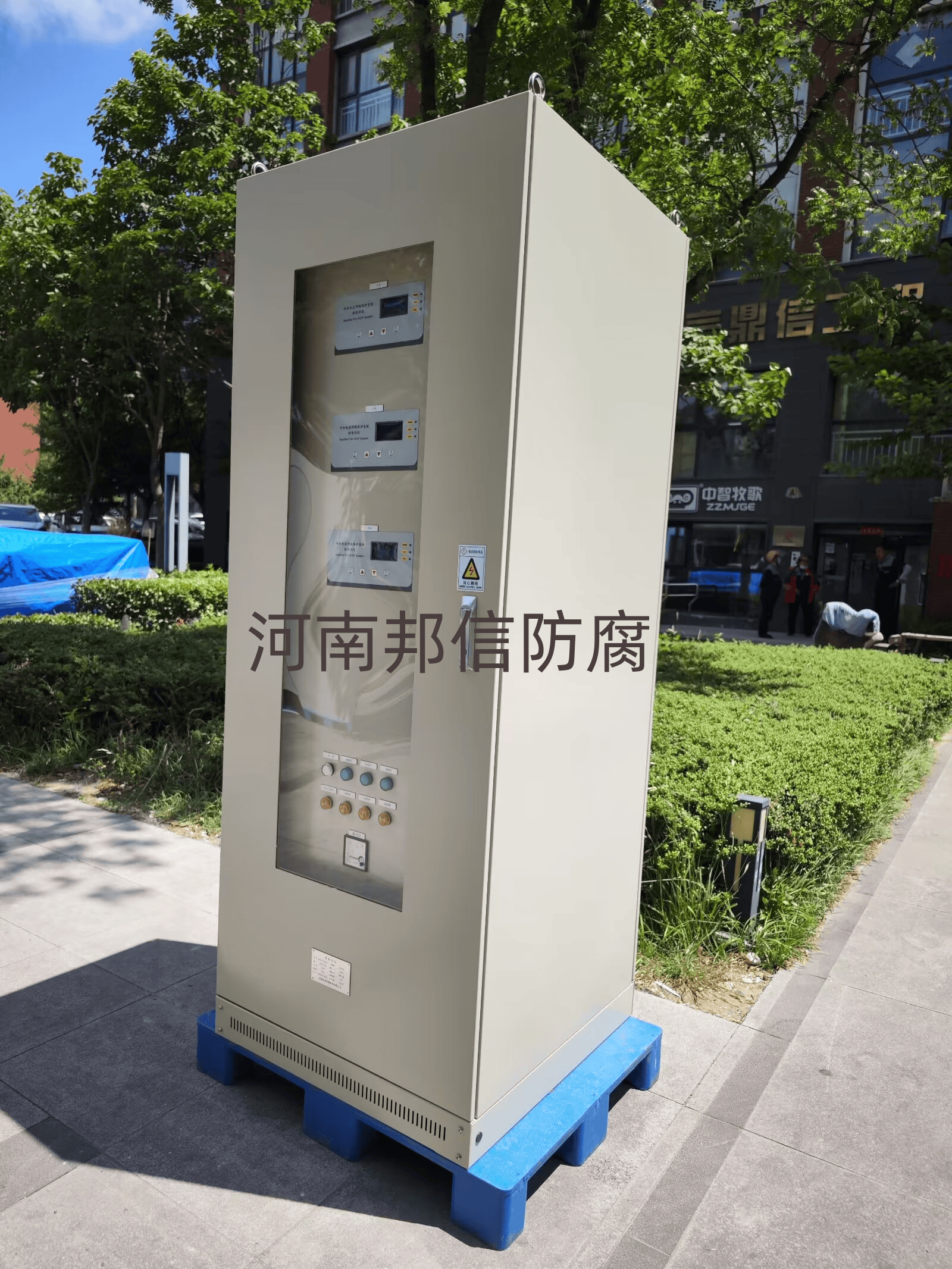

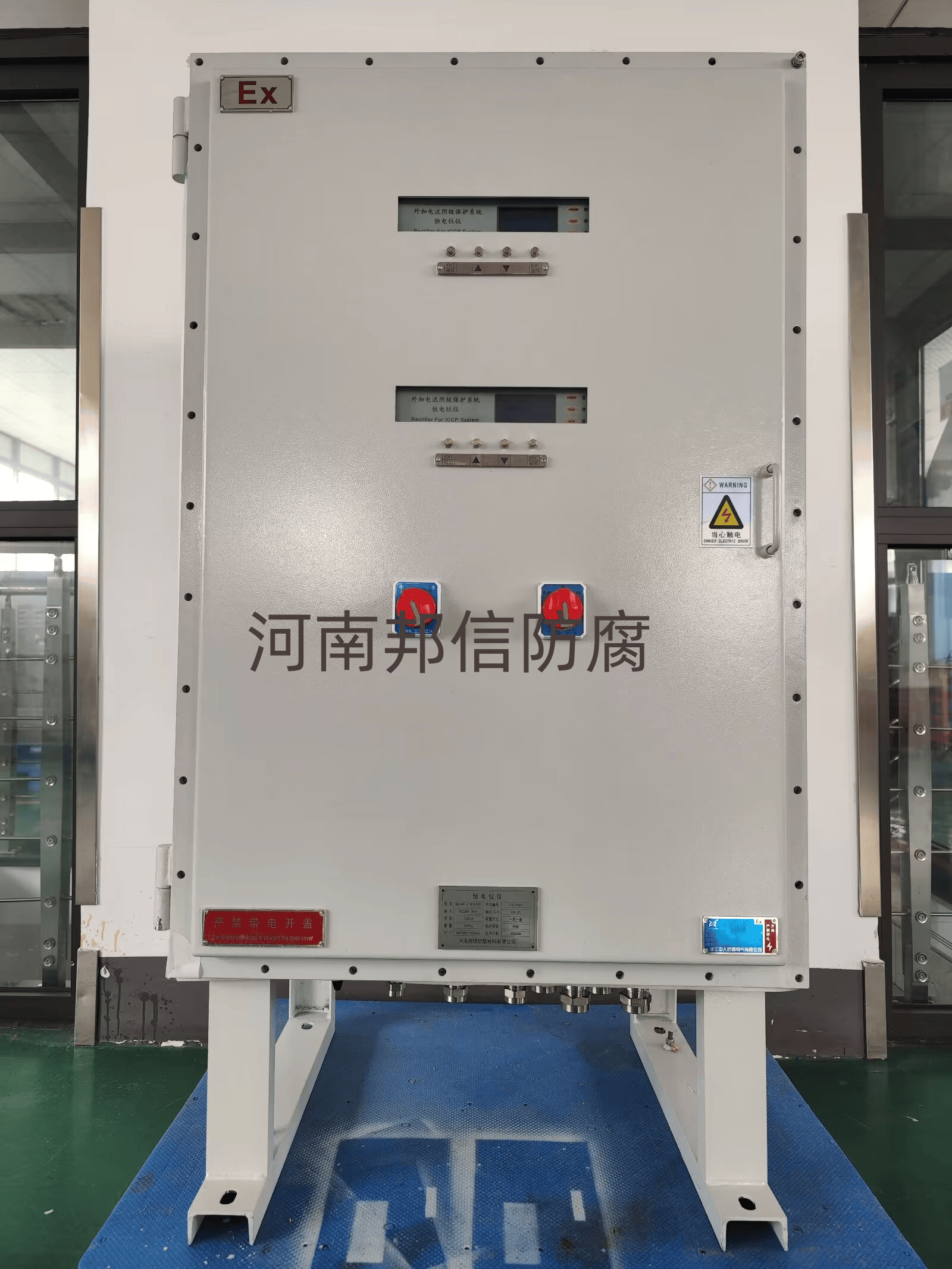

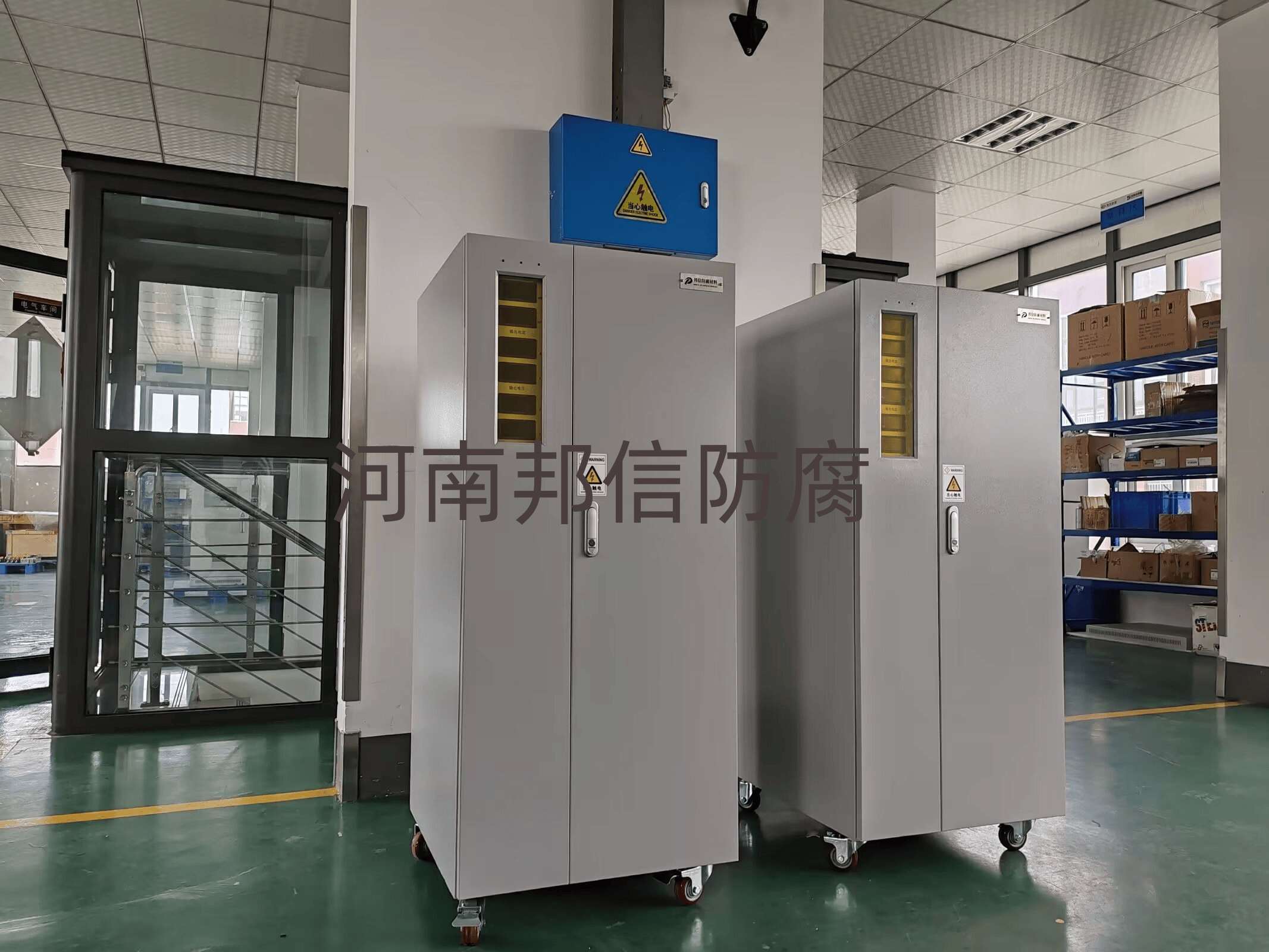

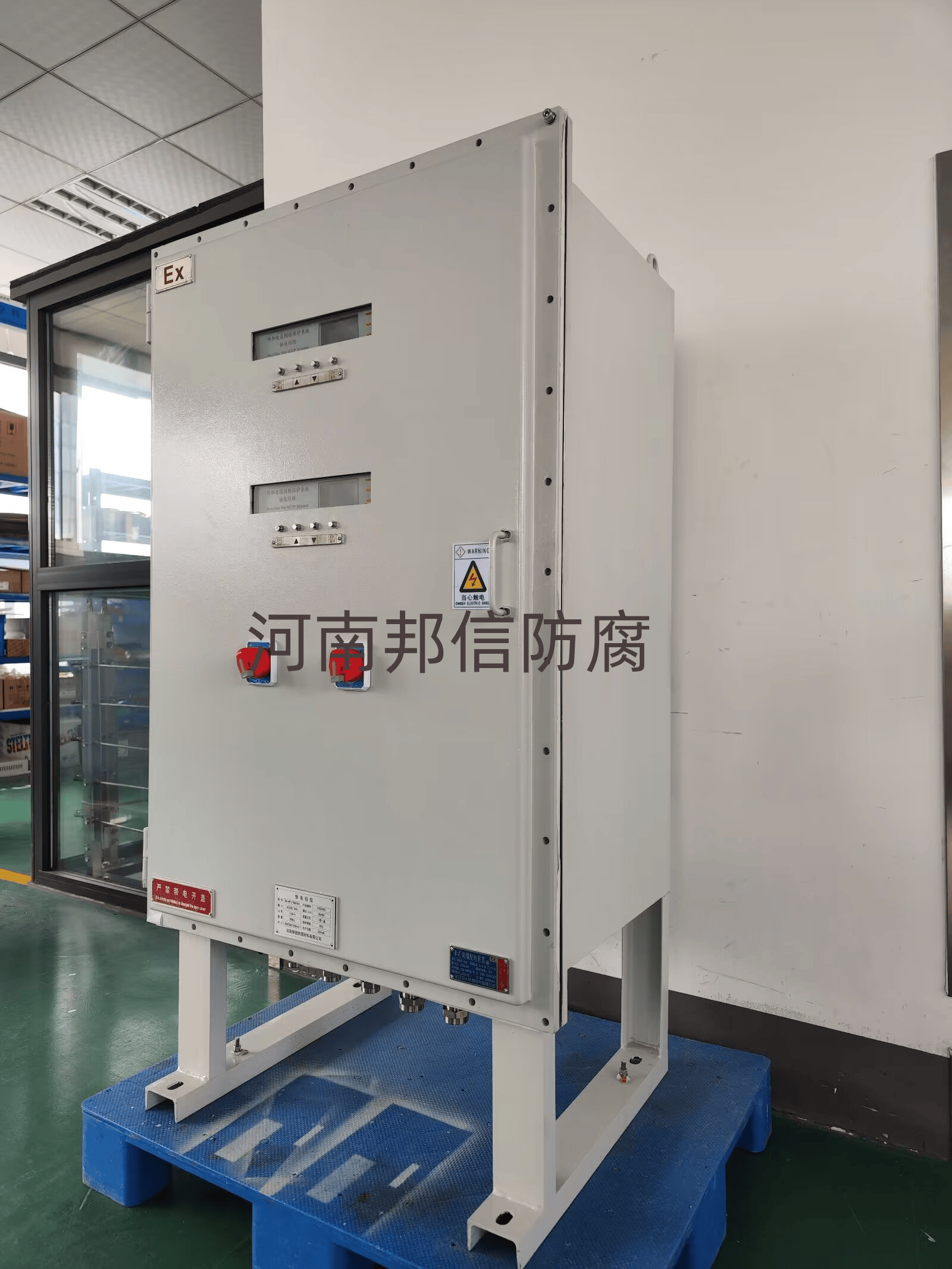

工作原理
基于电化学腐蚀防护原理，通过向燃气管道施加外部电流，使其成为阴极，从而降低腐蚀速率2。工作过程如下2：
电位测量：参比电极实时监测燃气管道的电位，并将该电位作为取样信号传输给恒电位仪。
信号比较与放大：恒电位仪内的比较放大器将取样信号与设定的保护电位进行比较，并放大差值信号。
电流调整：根据比较放大器的输出信号，移相触发器调整脉冲的移相时间，进而改变可控硅的导通角，最终调整输出电流的大小和方向。
电位恢复：通过调整输出电流，使燃气管道的电位恢复到设定的保护电位范围内，实现阴极保护。
技术参数
基本电气参数4：
输入电压：通常为单相交流电，额定输入电压范围一般为 198V - 242V，允许在 ±10% 的范围内波动而不影响设备正常工作。
输出电压：额定输出电压为 20V，可调范围通常是 0 - 100% 额定输出电压，可根据实际需求进行连续调节。
输出电流：额定输出电流为 40A，恒电流调节范围是 0% - 100% 额定输出电流内连续可调，过流保护值通常设定在额定电流的 1.1 倍左右，即 44A±4A 时触发过流保护。
控制性能：
恒电位调节：调节范围一般在 0V - 3V 内连续可调，以恒电位仪的直流输出负为参考地，控制精度较高，恒电位控制误差通常小于 5mV。
恒电流控制精度：一般不超过 ±1%，能精确控制输出电流，确保保护效果。
保护性能：
交流输入欠压保护：当交流输入电压低于一定值时，如 160V±5V，恒电位仪应自动停机保护，并显示相应状态。
过温保护：当设备内部温度达到设定值时，如 95℃±5℃，CPU 监控应控制恒电位仪停机保护，并显示过温状态。
绝缘性能：交流输入端、阴极、零位与机壳之间的绝缘电阻应不小于 10MΩ。
应用优势
精确控制：能根据燃气管道的电位变化自动、精确地调整输出电流，确保管道电位稳定在设定的保护电位范围内，有效抑制腐蚀2。
适应不同环境：输出电压 20V、电流 40A 的参数配置，可满足多种土壤环境下燃气管道的阴极保护需求，尤其适用于土壤电阻率较高或管道保护面积较大的情况。
安全可靠：具备多种保护功能，如过流、过压、欠压、过热保护等，可有效保护设备自身和燃气管道系统的安全运行，同时具有良好的抗干扰能力和防雷击性能，能适应复杂的户外工作环境
