工作原理
基于负反馈放大 - 输出系统，与被保护物构成闭路调节。通过参比电极测量被保护物的电位，将其作为取样信号与预设的控制信号进行比较。当两者存在差异时，恒电位仪会自动调节保护电流的输出，从而确保被保护构筑物的电位保持恒定，实现对金属的阴极保护，防止或减缓金属的腐蚀。
主要技术指标
50A/50V 恒电位仪：
电气条件：交流输入为 220V±10%、50Hz±5%，直流输出为 50A/50V，防护等级为 IP42。
控制精度：恒电流控制精度≤±1%，恒电位精度为 ±5mV。
其他功能：具有过电位报警、过流保护、过压保护、过热保护、防雷保护等功能，绝缘电阻不小于 10MΩ，交流纹波系数不大于 10%，通断模式为 12S 通 3S 断，采用 RS - 485 MODBUS 数字通讯功能。
30A/50V 恒电位仪1：
输出参数：输出电流最大可达 30A，电压最大可达 50V，能稳定输出满足多种金属结构在不同环境下的阴极保护需求。
控制精度：电位控制精度通常可达 ±5mV 左右，可精准控制被保护金属的电位。
功能特点：具备过流保护、过压保护、短路保护以及极性反接保护等功能。工作模式多样，具备恒通电电位、恒断电电位、智能恒断电、恒电流等工作模式，通信协议采用 MODBUS RTU 工业标准通信协议，具有 RJ45 通讯功能。
工作环境条件3
温度：环境温度为 - 20℃～+55℃。
湿度：相对湿度为 15%～90%。
压力：大气压力为 86kPa～106kPa。
其他：安装倾斜角度≤5°，适用于无易燃易爆和腐蚀气体的场所。
设备结构与操作

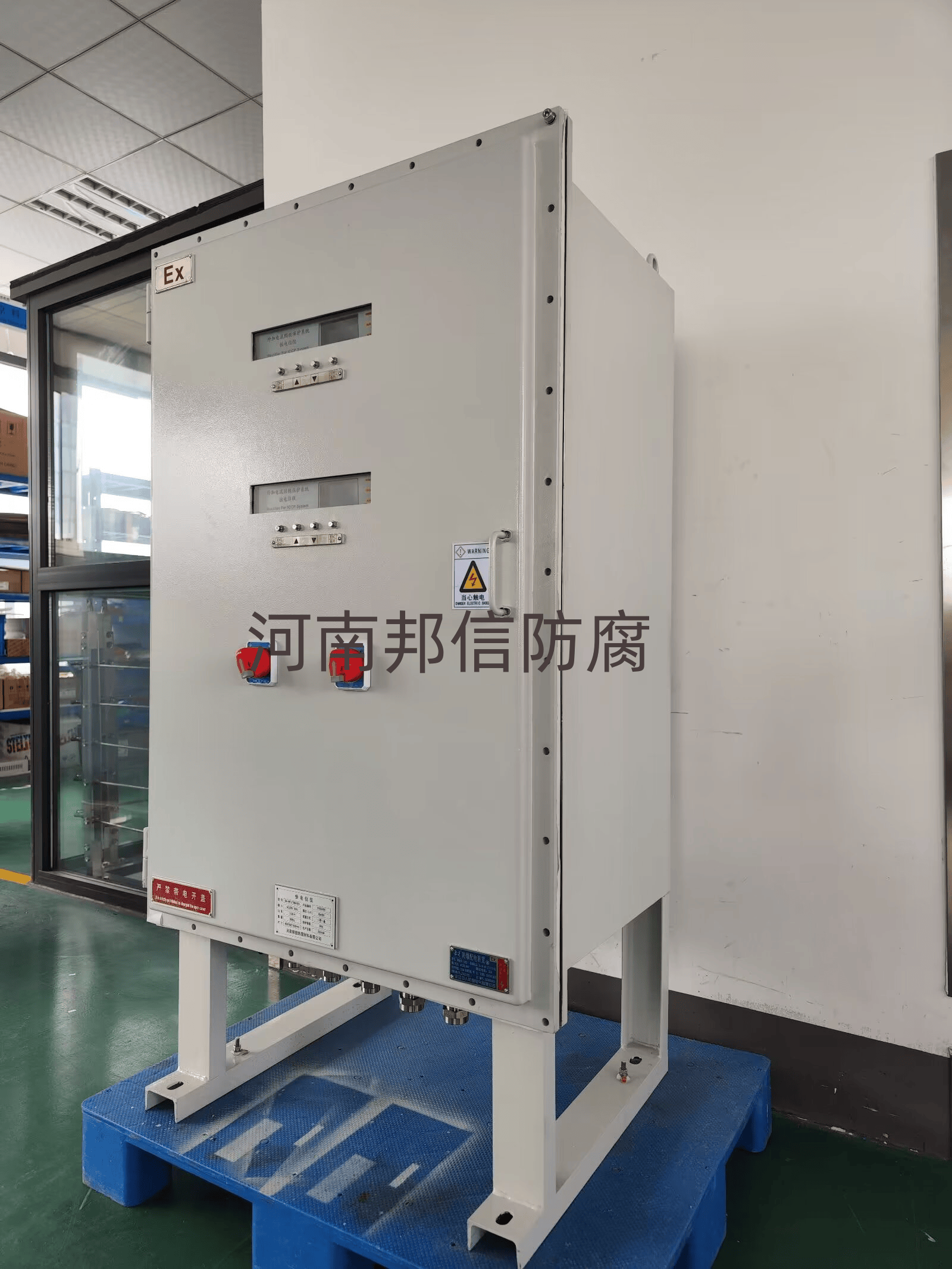

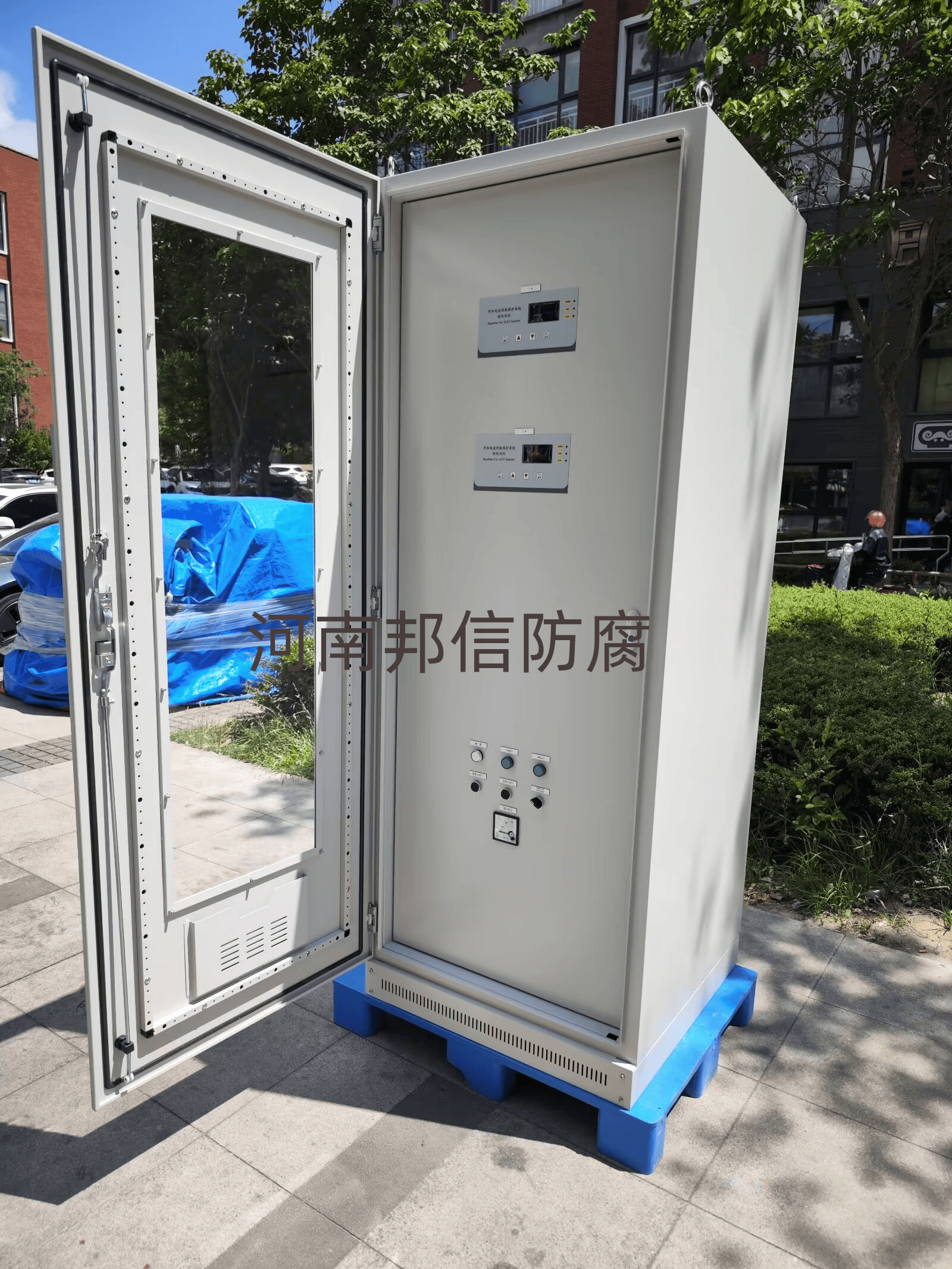

结构：部分恒电位仪有一用一备或两用一备等设计，如 50A/50V 两用一备恒电位仪有两台恒电位仪，一台运行，一台备用，当运行设备出现问题时，备用设备会自动投入运行。
操作：按照接线端子图接入 AC220V 电源、参比电极、阳极和阴极的线缆。合上设备上游电源开关和设备电源开关后，恒电位仪进入通电运行状态。设备首次上电时，可按设定自动选择运行机器，也可通过按钮手动选择切换。设备自检通过后进入工作模式，调试时可使用手动模式调整工作电流，直到达到保护电位值再进行自动运行。
优点与适用范围
优点：具有可靠性高、控制精确、控制参数记忆、成本低、环保节能、小巧轻便、易于组网和扩容等优点。
适用范围：适用于土壤、海水、淡水、化工介质中的钢制管道、电缆、钢桩码头、舰船、储罐罐底、冷却器等金属构筑物的强制阴极保护系统，以及石油、石化、天然气、电力、盐矿、冶金等领域的地下或水介中钢结构的强制电流阴极保护。
