场站阴极保护恒电位仪施工 ICCP多路外加电流恒电位控制仪安装

安装核心步骤

1. 控制仪本体安装

安装方式：

壁挂式：使用膨胀螺栓将支架固定在坚固墙体（混凝土或金属结构），控制仪通过导轨或螺栓固定于支架，确保垂直安装（倾斜度≤5°）。

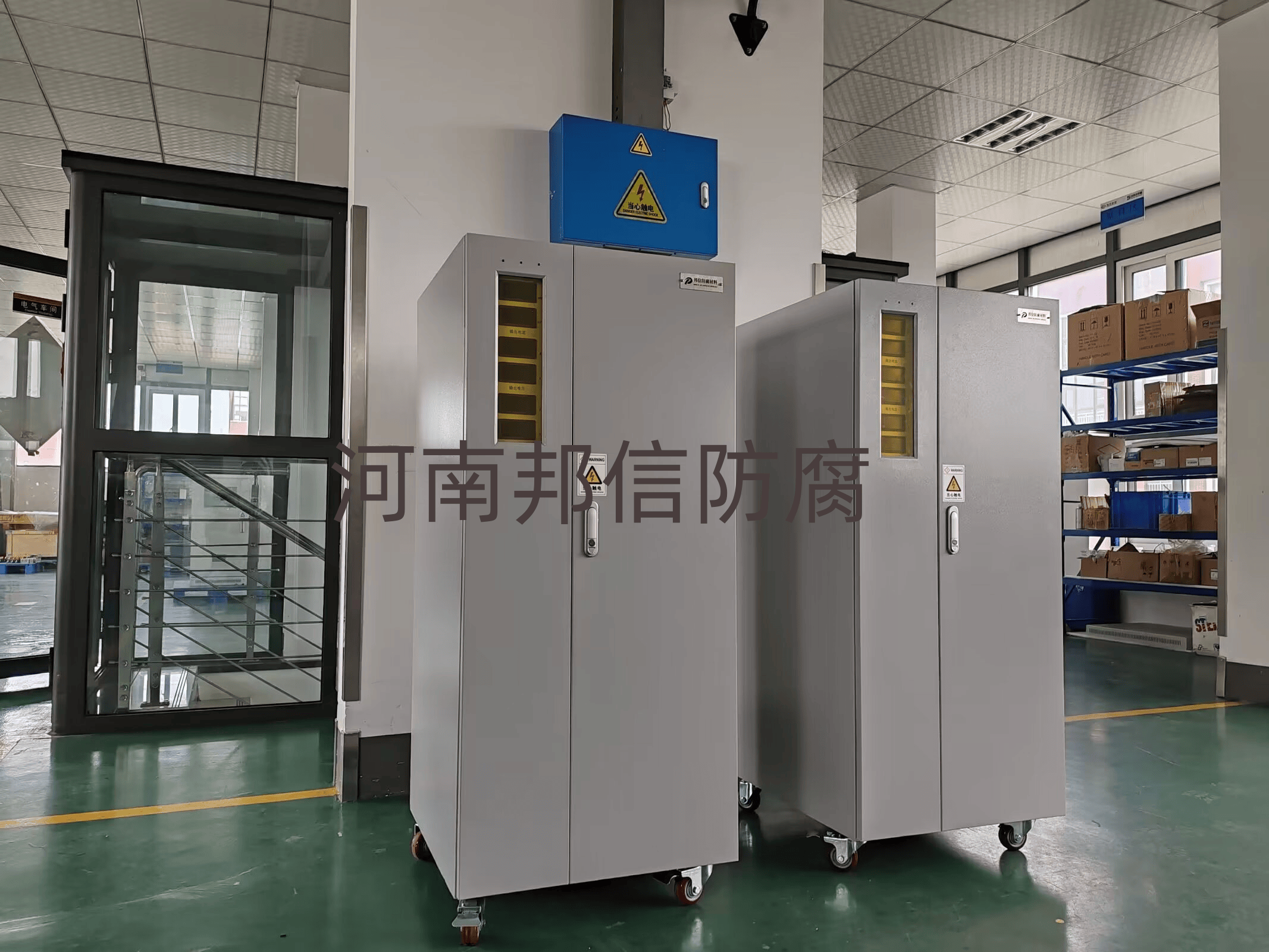

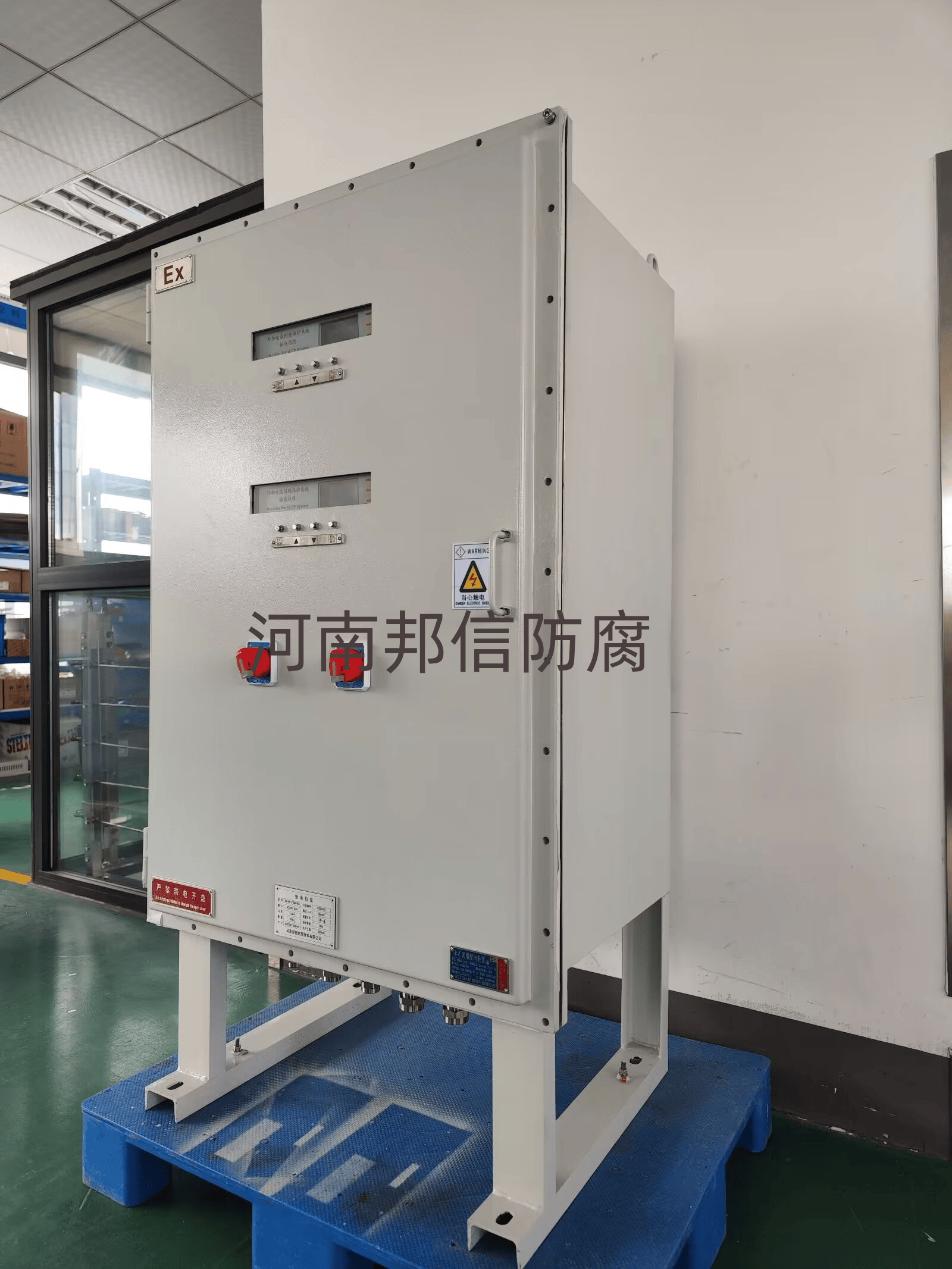

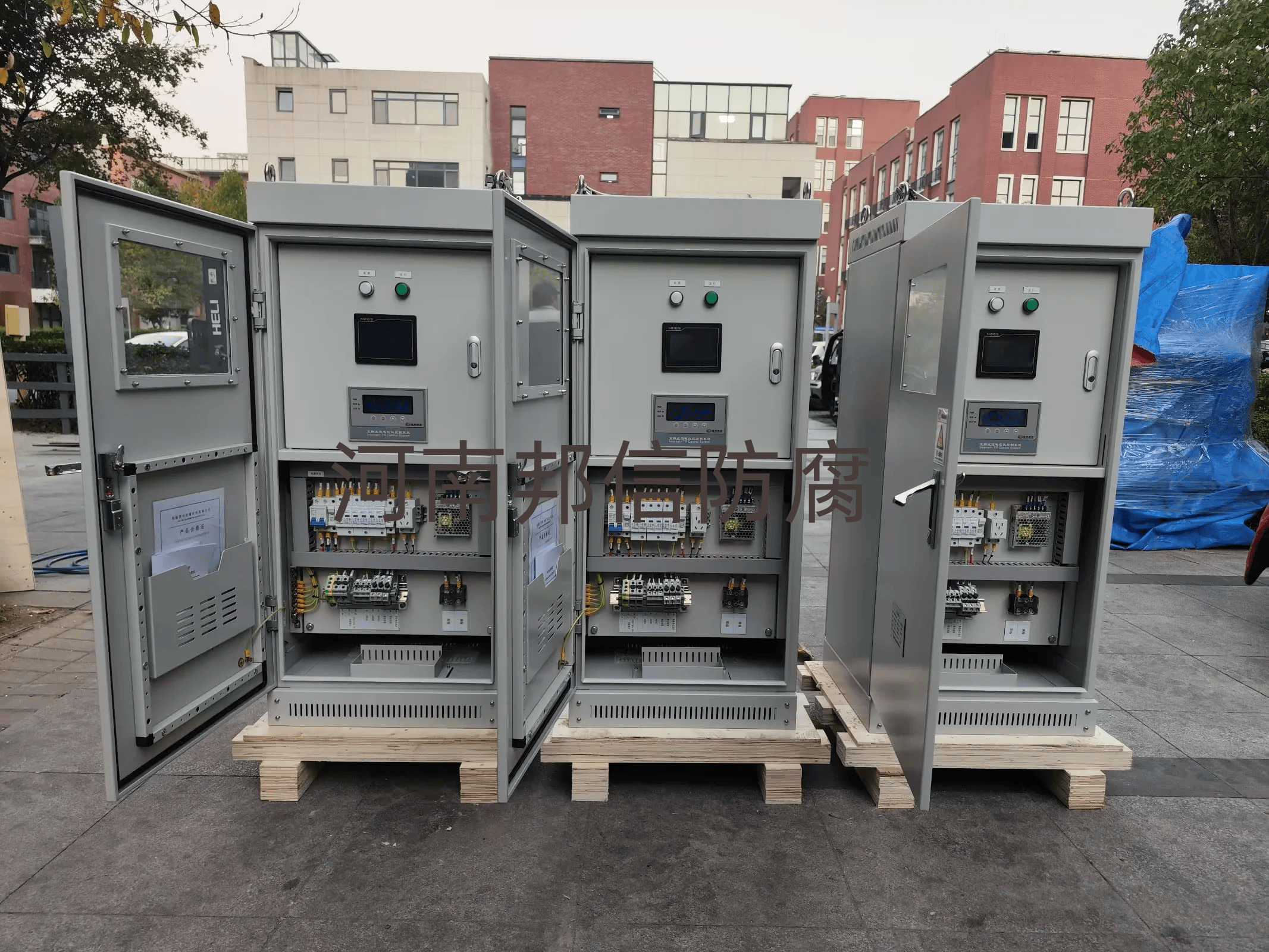

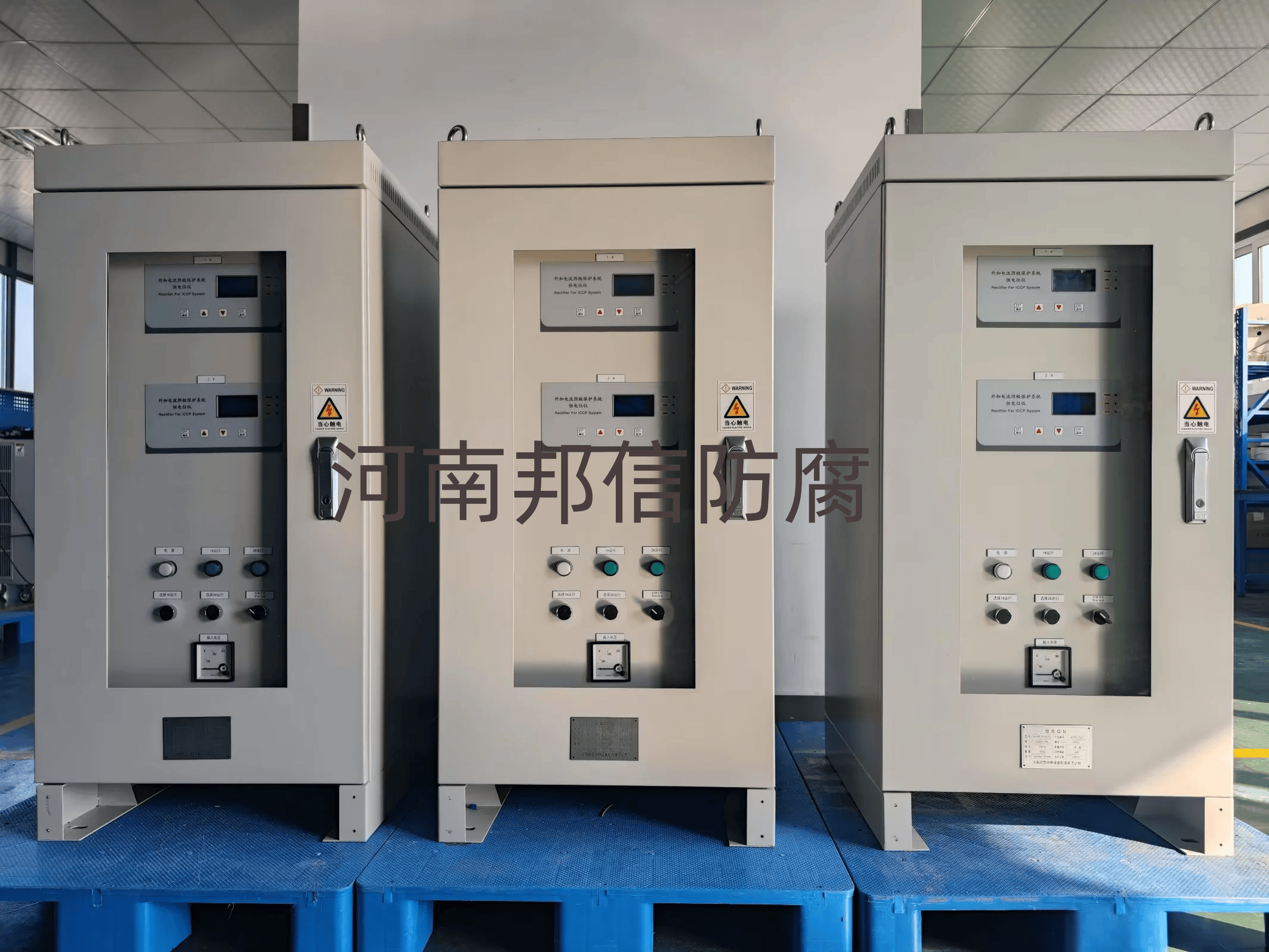

柜式安装：若集成于控制柜，需按图纸定位，通过螺栓固定于柜体安装板，注意与其他设备保持电气间距（≥20mm）。

接地处理：

控制仪外壳需连接独立的保护接地线（黄绿双色线，截面积≥4mm²），接至现场接地汇流排；

信号接地（如参比电极引线屏蔽层）需单独连接至工作接地端子，避免与保护接地混接。

2. 电气接线规范

电源接线：

接入 AC 220V/380V 电源时，需区分火线（L）、零线（N）、地线（PE），使用截面积≥2.5mm² 的铜芯电缆，通过防水接头引入控制仪电源端子，拧紧端子螺丝并做好绝缘包扎。

配置过载保护断路器（额定电流为设备额定电流的 1.5 倍），并确保火线接入断路器进线端。

信号与输出接线：

参比电极引线：使用屏蔽电缆（截面积≥1.5mm²），一端连接控制仪 “参比电极” 端子，另一端接至现场长效硫酸铜参比电极（需确保引线绝缘良好，避免接地）。

辅助阳极电缆：根据输出电流选择电缆截面积（如 20A 电流需≥4mm² 铜芯电缆），一端接控制仪 “阳极输出” 端子，另一端连接辅助阳极（如高硅铸铁阳极），接头需做防水、防腐处理（如热缩管包裹）。

被保护体连接：用截面积≥10mm² 的电缆将控制仪 “阴极输出” 端子接至被保护金属结构（如管道焊点），确保连接牢固，避免接触电阻过大。

多路通道接线：若为多路控制仪，需按通道编号（CH1、CH2…）分别连接对应区域的参比电极和辅助阳极，避免交叉接线。

3. 辅助设施安装

参比电极安装：

埋地式参比电极需垂直埋设在被保护管道附近（距管道≥1m，深度≥1.5m），周围填充石膏粉（提高导电性），引线通过 PVC 管防护引出地面。

循环水系统中可采用立式安装，参比电极探头浸入水中，位置需远离水流冲击区，确保与水充分接触。

辅助阳极安装：

埋地阳极需按设计间距（如 10~20m）布置，埋设深度≥1.5m，周围填充焦炭粉（降低接地电阻），阳极电缆引出端需做防水密封。

水下阳极可固定于支架，确保与被保护体的距离均匀，避免阳极屏敝。

三、调试与测试

1. 通电前检查

再次确认所有接线无松动、短路，电缆绝缘电阻≥10MΩ，接地电阻符合要求。

检查控制仪参数设置（如初始输出电流、保护电位阈值，默认值通常为 - 0.85V~-1.2V（CSE）），多路控制仪需设置各通道独立工作模式。

2. 通电调试

合上电源断路器，控制仪显示屏应正常点亮，无故障报警（如 “接地故障”“过流”）。

手动 / 自动模式切换测试：在自动模式下，控制仪应根据参比电极反馈的电位自动调节输出电流，使被保护体电位稳定在保护范围内；手动模式下，可调节旋钮设定输出电流，观察仪表显示与实际输出一致性。

多路通道测试：逐一启用各通道，测量对应区域的保护电位和输出电流，确保各通道独立工作，无相互干扰。

3. 保护效果验证

使用便携式数字万用表测量被保护体的保护电位，需满足：

埋地管道：相对于 Cu/CuSO₄参比电极，电位≤-0.85V；

海水或土壤高腐蚀性环境：电位可调整至 - 1.0V~-1.2V。

记录 24 小时内电位波动范围（应≤±50mV），若电位偏离阈值，需检查参比电极是否失效、阳极接地电阻是否升高（正常应≤10Ω）。

四、安全与注意事项

电气安全：

安装过程中必须切断电源，禁止带电操作；

设备外壳需可靠接地，避免漏电触电风险；

雷雨天气禁止调试，防止雷击损坏设备。

防爆区域要求：

若在防爆区安装，所有电缆接口需使用防爆格兰头，接线盒需符合防爆等级要求；

禁止在现场带电拆卸防爆部件。

防腐与防护：

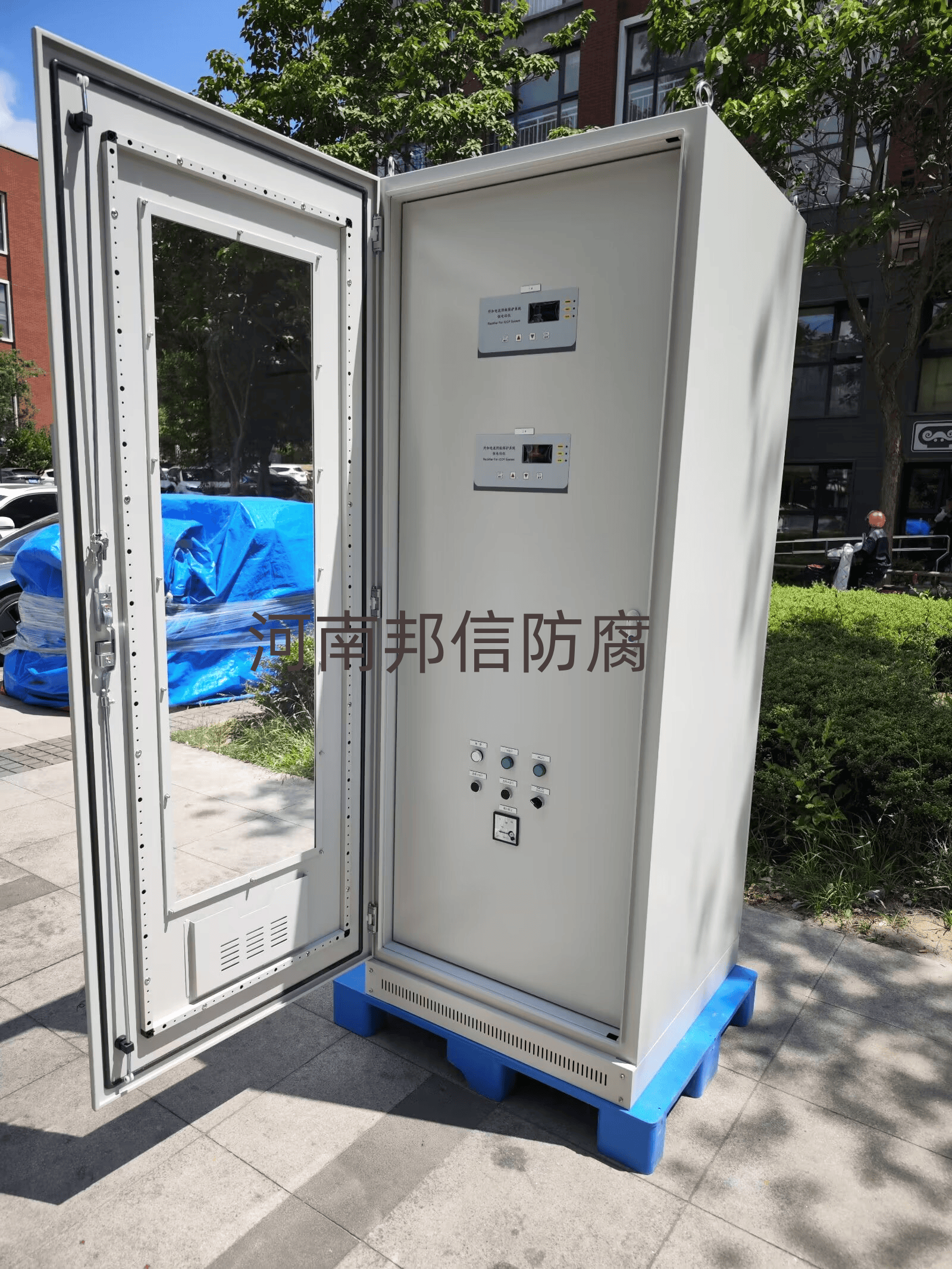

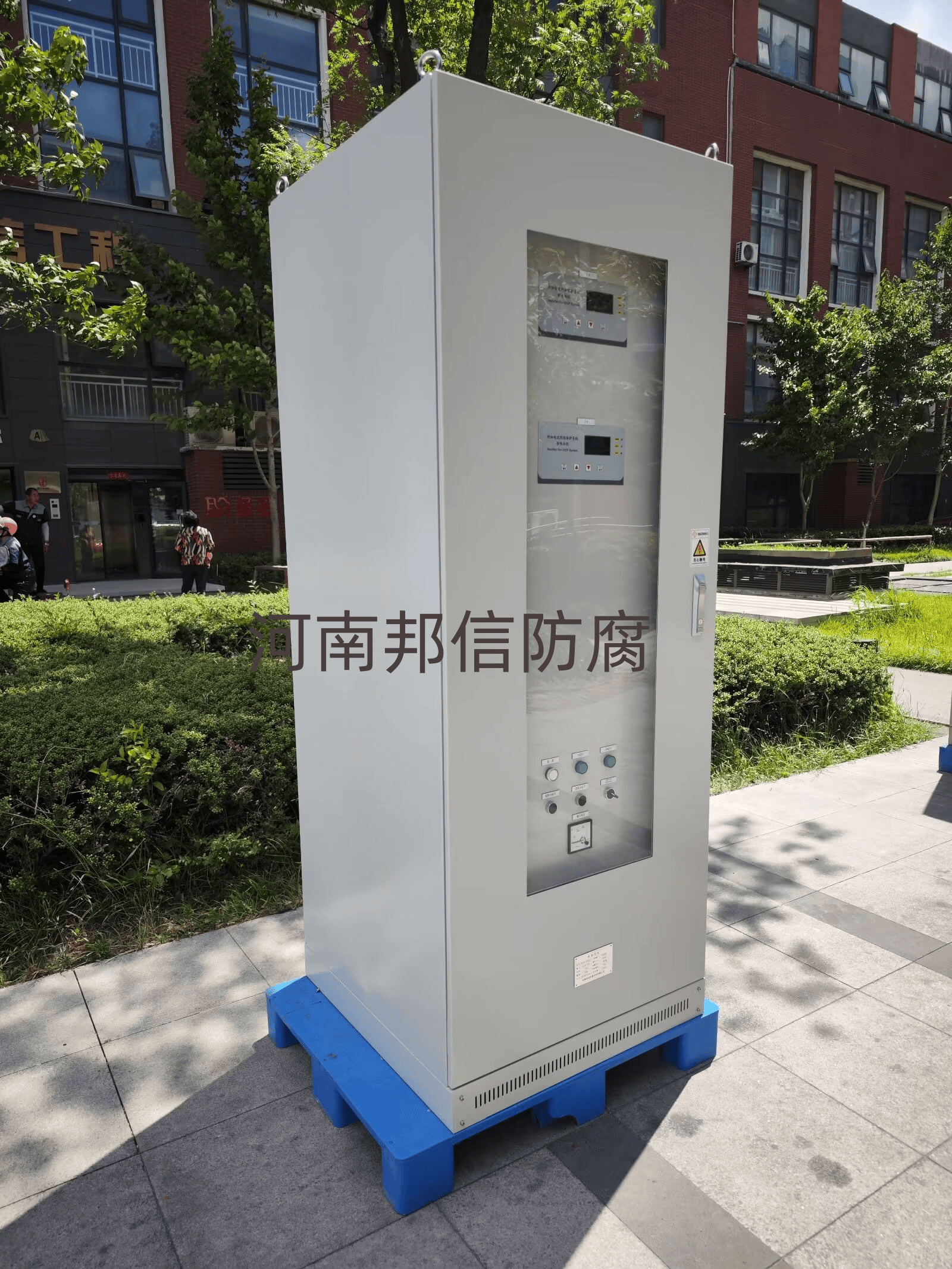

户外安装的控制仪需配备防雨檐或防护罩，接线端子需做防潮处理（如涂抹硅脂）；

埋地电缆需穿镀锌钢管防护，埋深≥0.7m，穿越道路时需加钢套管。

备用设备切换：

对于 “一用一备” 系统，需测试主备设备自动切换功能（如主设备故障时，备用设备应自动投入运行），定期（每季度）进行主备切换演练，确保冗余可靠性。
