GH3128高温合金钢板化学成分

GH3128高温合金

GH3128是一种固溶强化型镍基高温合金，以其优异的高温性能和良好的综合性能，在航空发动机和燃气轮机等高温部件的制造中得到了广泛应用。
‌关键特性‌：通过上述成分的协同作用，GH3128在高温下（如950℃）仍能保持优异的力学性能和抗氧化性，适用于航空发动机燃烧室等极端环境。其综合性能优于GH3044和GH3536等同类镍基固溶合金。
执行标准
GH3128的化学成分符合‌GJB 1952-1994‌、‌GJB 2612-1996‌等国家标准，确保材料的一致性和可靠性。
GH3128高温合金的化学成分详解

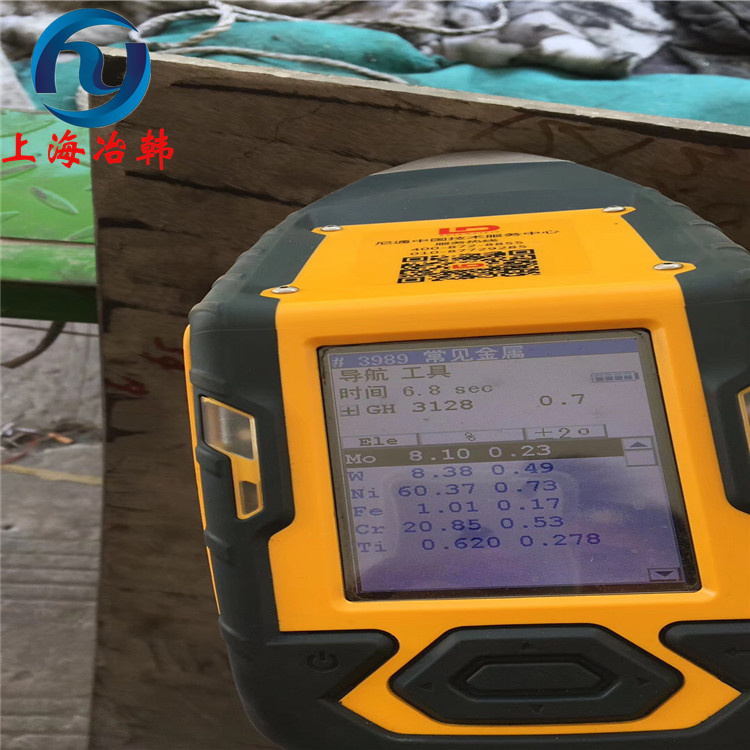

GH3128是一种以镍为基体的固溶强化型高温合金，其化学成分设计旨在通过多元合金化实现高温强度、抗氧化性和抗蠕变性能的平衡。以下是主要成分的分类说明：

‌基体元素‌

‌镍（Ni）‌：作为基体（占比约50%~61%），提供高温稳定性和抗腐蚀性基础。
‌固溶强化元素‌

‌铬（Cr）‌：19%~22%，形成致密氧化膜（Cr₂O₃），显著提升抗氧化能力。
‌钼（Mo）与钨（W）‌：各7.5%~9.0%，通过固溶强化提高高温强度和抗蠕变性能。
‌析出强化元素‌

‌钛（Ti）与铝（Al）‌：各0.4%~0.8%，参与γ'相（Ni₃Al/Ti）析出，增强材料硬度。
‌微量元素与杂质控制‌

‌硼（B）、铈（Ce）、锆（Zr）‌：微量添加（均≤0.06%），用于晶界强化，抑制高温晶界脆化。
‌碳（C）、磷（P）、硫（S）‌：严格限制（C≤0.05%，P/S≤0.013%），减少脆性相生成。
‌其他元素‌

‌铁（Fe）‌：≤2.0%，为残余元素。
‌锰（Mn）、硅（Si）、钒（V）‌：微量存在（Mn≤0.50%，Si≤0.80%，V 0.1~0.5%），辅助改善工艺性能。
GH3128的物理性能如下：

· 密度：7.93 g/cm³

· 熔点：1364 - 1424℃
工艺性能
GH3128的工艺性能包括：

· 锻造：钢锭锻造时装炉温度不高于700℃，终锻温度大于900℃。

· 晶粒度：晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

· 焊接：合金可以用氩弧焊、点焊、缝焊等方法焊接。
应用领域
GH3128广泛应用于以下领域：

· 航空发动机燃烧室火焰筒、加力燃烧室壳体、调节片。

· 燃气轮机燃烧室的结构件。

· 涡轮发动机燃烧室零部件。

· 加力燃烧室零部件。
