GH2909高温合金
GH2909是一种Fe-Ni-Co基沉淀硬化变形高温合金，广泛应用于航空航天、能源和化学等领域。该合金以其优异的高温强度、抗氧化性和抗蠕变性而著称，能够在高温环境下保持良好的力学性能和尺寸稳定性。
一、材料简介
GH2909的使用温度低于650℃，具有高强度、高冷热疲劳抗力、低膨胀系数和恒定弹性模量。此外，它还具有良好的热加工塑性、冷成型和焊接性能。冶韩主要产品形式包括棒材、线材、带材和环材。
二、主要特性
· 高温强度：GH2909在高温环境下能保持良好的力学性能，具有优异的高温强度。
· 耐腐蚀性：在酸、碱、盐等腐蚀介质中具有良好的耐腐蚀性，不易被腐蚀。
· 抗氧化性：能在高温氧化环境中形成致密的氧化层，起到抗氧化作用，延长材料的使用寿命。
· 热稳定性：在高温下具有良好的热稳定性，不易发生相变或热膨胀，从而保持了材料的结构稳定性。
· 可加工性：具有良好的可加工性，可通过热加工、冷加工等方法成型加工。

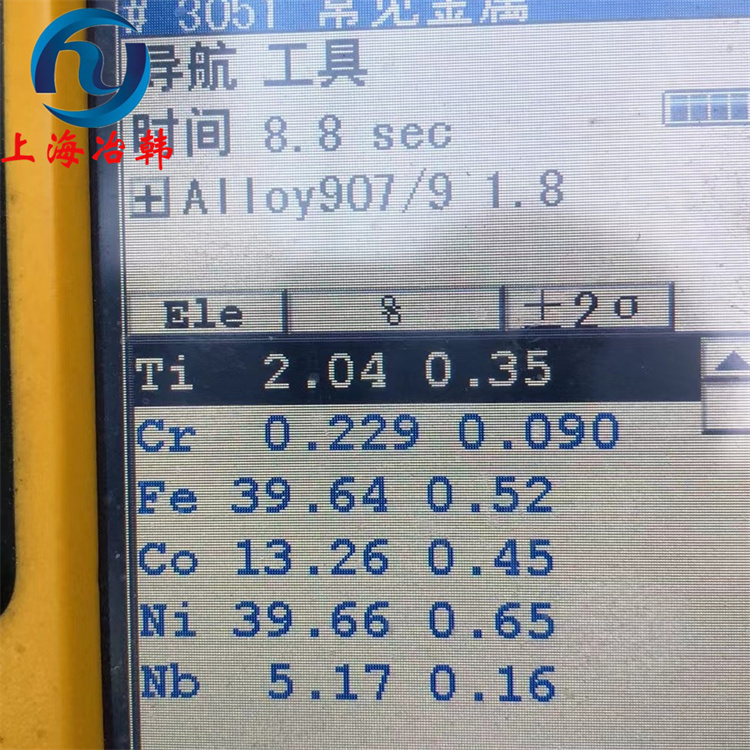

三、化学成分
GH2909的化学成分包括：
· 碳 (C)：0.06%
· 铬 (Cr)：1.0%
· 镍 (Ni)：35.0-40.0%
· 钴 (Co)：12.0-16.0%
· 铝 (Al)：0.15%
· 钛 (Ti)：1.30-1.80%
· 铁 (Fe)：余量
· 铌+钽 (Nb+Ta)：4.30-5.20%
· 硼 (B)：0.012%
· 硅 (Si)：0.25-0.50%
· 锰 (Mn)：1.0%
· 硫 (S)：0.015%
· 磷 (P)：0.015%
· 铜 (Cu)：0.50%
GH2909的熔化温度范围为1336摄氏度至1384摄氏度，密度为8.26g/立方厘米。在450摄氏度以下，合金呈铁磁性，在450摄氏度以上则呈顺磁性。
四、热处理制度
GH2909的热处理制度包括：
· 制度1：用于棒材、锻件和环形件，(965-1010)摄氏度±15摄氏度/AC+980摄氏度±15摄氏度×（1±0.25h/AC+745摄氏度±10摄氏度×(8±0.5)h/FC(55摄氏度/h)-620摄氏度±10摄氏度×(8±0.5)h/AC）。
· 制度Ⅱ：用于短时时效棒材、锻件和环形件，(965-1010)摄氏度±15摄氏度/AC+980摄氏度±15摄氏度×1±0.25）h/AC+745摄氏度±10摄氏度×(4±0.5)h/FC(55摄氏度/h)-620摄氏度±10摄氏度×(4±0.5)h/AC）。
· 制度Ⅲ：980摄氏度±15摄氏度/AC+980摄氏度±15摄氏度×（1±0.25）h/AC+745摄氏度±10摄氏度×(4±0.5)h/FC(55摄氏度/h)-620摄氏度±10摄氏度×(4±0.5)h/AC，用于冷轧板和带材。
五、熔炼工艺
GH2909的熔炼工艺通常采用真空感应炉加真空电弧重熔，或真空感应炉加电渣重熔。
六、长期时效对性能的影响
研究表明，GH2909在不同温度下进行长期时效处理后，其性能会有所不同。例如，在550℃时效后，合金具有最高的抗拉强度和屈服强度，而在650℃时效后，合金的强度明显降低。合金在600℃长期时效后，室温强度仍然保持在较高水平，但高温强度有所下降。
七、微观组织变化
合金的组织结构变化对其性能有显著影响。在550℃和600℃时效后，合金的组织中出现“黑晶”组织，即晶内析出大量细针状 ε/ε″ 相。这些相的存在可以提高合金的塑性和持久性能。然而，在650℃时效后，合金中出现大量贯穿晶粒的针状相，导致合金的强度显著降低。
八、应用领域
GH2909已用于制造涡轮发动机的环形零件，如高压压气机后壳体、轴承环、隔热环、燃烧室密封环、蜂窝座和涡轮外环。此外，它还广泛应用于火箭发动机推力燃烧室、排气管和集箱等。在化学领域，GH2909因其优异的耐腐蚀性能和高温性能，被广泛用于制造化学反应器、高压容器等设备。
微信扫一扫
