GH2907高温合金
GH2907（对应牌号：中国GB/T 14992）是一种铁镍钴基沉淀硬化型低膨胀变形高温合金，以超高高温强度、低热膨胀系数及优异的抗疲劳性能为核心优势，被广泛应用于航空航天、核能装备、燃气轮机等极端工况领域。
一、化学成分与合金设计
GH2907的合金化设计聚焦于高温稳定性与低膨胀特性的协同优化：

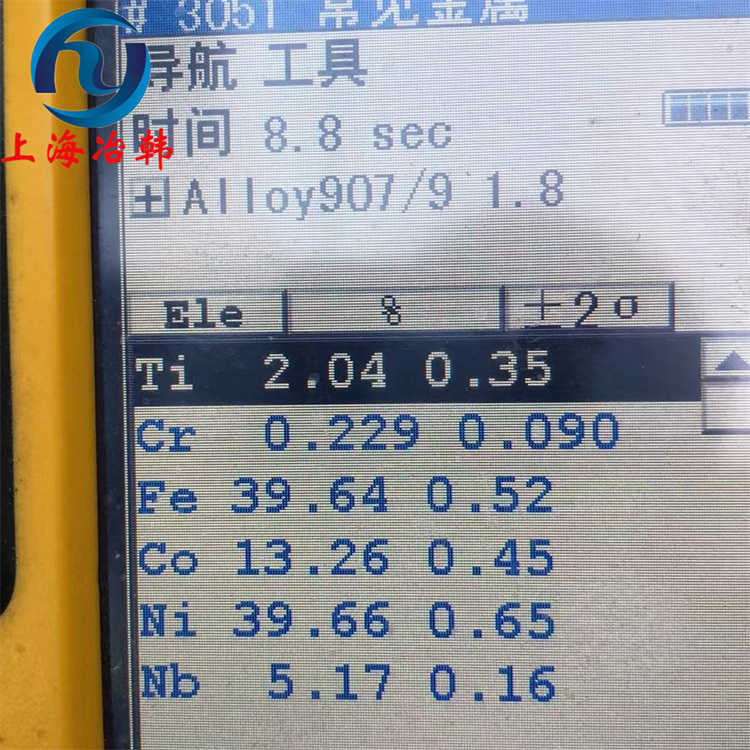

基体元素：镍（35%-40%）与铁构成基体，提供高温环境下的组织稳定性；钴（12%-16%）抑制有害相析出，提升蠕变强度。
强化元素：
铌（4.3%-5.2%）：通过形成碳氮化物实现沉淀强化，显著提升抗蠕变能力；
钛（1.3%-1.8%）：与镍形成γ'相（Ni₃(Al, Ti)），增强高温强度；
硼（≤0.012%）：优化晶界强度，改善热加工性能。
抗氧化元素：铬（14%-17%）形成致密Cr₂O₃氧化膜，提升耐腐蚀性；硅（0.07%-0.35%）改善热加工性能。
该成分体系通过真空感应熔炼+电渣重熔双联工艺实现高纯净度（S、P≤0.015%），确保材料在650℃以下保持高强度与低膨胀特性。
二、物理与机械性能
高温力学性能
强度指标：750℃下抗拉强度≥780 MPa，屈服强度≥620 MPa，远超Inconel 718等同类合金，可承受涡轮叶片高速旋转产生的离心力；
抗蠕变性：750℃/300 MPa条件下稳态蠕变速率低至1×10⁻⁸ s⁻¹，寿命较传统合金延长3倍以上。
热物理特性
低膨胀系数：在居里点（400℃-450℃）以下，热膨胀系数几乎恒定（≈9.5×10⁻⁶/℃），适配精密部件的尺寸稳定性需求；
弹性模量恒定：650℃以下弹性模量变化率≤2%，保障高温振动环境的结构刚度。
耐久性能
抗疲劳性：高周疲劳极限达450 MPa，可承受10⁷次循环载荷；
抗氧化性：800℃/100h氧化实验增重仅1.2 mg/cm²，耐盐雾腐蚀寿命≥500小时；
抗冷热疲劳：耐受频繁温度交变（ΔT=500℃），裂纹扩展速率较Incoloy 901降低40%。
三、加工工艺与技术创新
热处理工艺
固溶处理：1040℃±15℃保温1小时后快冷，消除加工应力并形成均匀奥氏体组织；
时效强化：800℃×16小时缓冷至620℃×8小时，析出γ'相实现强度峰值（HRC 30）；
表面处理：喷丸强化使旋转弯曲疲劳极限提升18%，离子渗氮（500-520℃×30小时）表面硬度达HV 1200。
热加工技术
锻造窗口：最佳热变形温度为1020℃-900℃，锻造比≥4，终锻温度≥850℃，避免碳化物网状析出；
环轧工艺：通过等效应变控制（0.4-1.4）实现环形件均匀晶粒（ASTM 7-8级），材料利用率提升至95%。
焊接与机加工
焊接方法：电子束焊与激光焊优先，接头强度系数≥90%，匹配ERNiCrMo-3焊丝降低热裂纹风险；
冷加工规范：固溶态切削速度≤80 m/min，推荐CBN刀具，加工硬化率较奥氏体钢降低20%。
四、材料优势与局限性
核心优势
高温-低膨胀协同性：在650℃以下兼具高强度与尺寸稳定性，填补传统合金性能空白；
工艺兼容性：适配锻造、焊接、3D打印（如SLM）等多种成型技术，产业链成熟度高。
局限性
高温抗氧化不足：700℃以上需依赖Al-Si涂层防护，裸材氧化速率≥0.15 g/(m²·h)；
成本敏感性：高钴、铌含量使材料成本较Inconel 718高30%-50%，限制民用领域推广。
五、应用领域与典型案例
航空航天
发动机部件：高压压气机后机匣、涡轮外环，耐受750℃废气冲刷与离心应力（≥2000 MPa）；
密封系统：燃烧室封严环与蜂窝座，低膨胀特性保障高温密封精度（泄漏率≤0.1%）。
能源装备
核反应堆组件：热交换器管束与压力容器螺栓，抗辐照脆化性能优于304不锈钢；
燃气轮机：叶片锁紧装置与燃烧室内衬，服役寿命≥5万小时。
特种制造
精密量具：高温环境用千分尺校准块，尺寸稳定性≤0.002 mm/m；
化工设备：酸性介质反应釜搅拌轴，表面镀镍后耐硝酸腐蚀速率≤0.01 mm/年。
微信扫一扫
