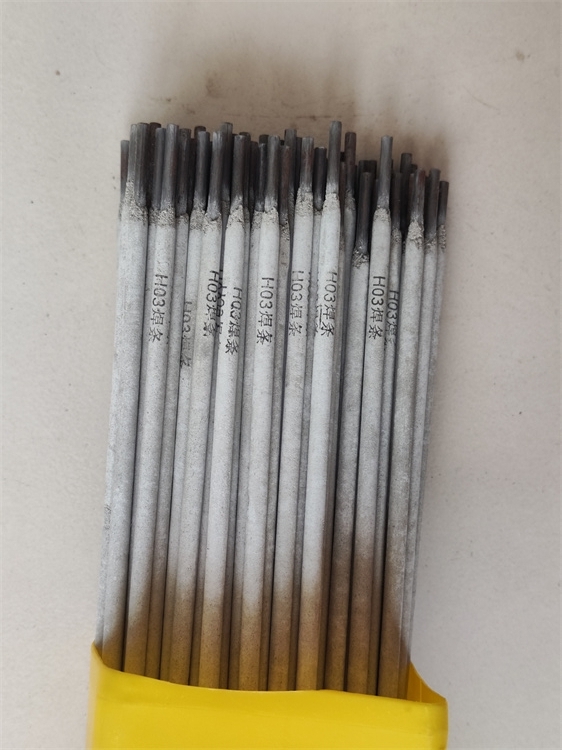

H03电焊条 符合：GB/T5117-2012 说明：H03 是低氢钠型低合金钢焊条，具有良好的焊接工艺性能和抗裂性能 以及良好的塑性和韧性。采用直流反接，可进行全位置焊接， 焊 缝具有良好 的抗大气腐蚀和海水腐蚀性能。 用途：船舶制造. 10CrMoAl 钢耐海水腐蚀的焊接，也可以用于其它相应耐腐蚀钢结 构的焊接。 熔敷金属化学成份（%） C Mn Si S P Cr Cu Mo 标准值 ≤0.12 ≤0.80 ≤0.60 ≤0.035 ≤0.040 0.3-0.6 0.2-0.5 0.3-0.6 熔敷金属力学性能 抗拉强度 Rm(MPa) 屈服强度 Rel(MPa) 伸长率 A(%) 20℃冲击功 Akv(J) ［H］ml/100g 甘油法 标准值 ≥490 ≥380 ≥22 ≥27 ≤6.0 一例 540 430 29 100 2.7 X 射线探伤要求：Ⅰ级 焊条规格及参考电流（DC+） 焊条直径(mm) 2.5 3.2 4.0 5.0 焊条长度(mm) 300 350 400 400 焊接电流(A) 60～100 80～130 140～200 180～240 注意事项： 1.焊前焊条须经 350℃烘焙 1 小时，随烘随用。 2.焊前必须除去焊 件上的铁锈 ，油污，水分等杂质。 3.焊接时尽可能用短弧操作
微信扫一扫
