GH2132高温合金化学成分和力学性能分析 GH2132冷拉棒/圆饼/带材

GH2132高温合金

GH2132，也被称为GH132或P.Q.A286（美国牌号Incoloy A-286），是一种Fe-25Ni-15Cr基高温合金。该合金通过加入钼（Mo）、钛（Ti）、铝（Al）、钒（V）及微量硼（B）等元素进行综合强化，从而在高温环境下表现出优异的性能。以下是对GH2132合金的详细解析：
典型牌号和特性
GH2132 (GH132)：提供了一种综合性能优异的高温合金，满足多种工业应用的需求。

相近牌号：可能包括类似的高温合金，如ZbNCT25（法国牌号）
一、化学成分

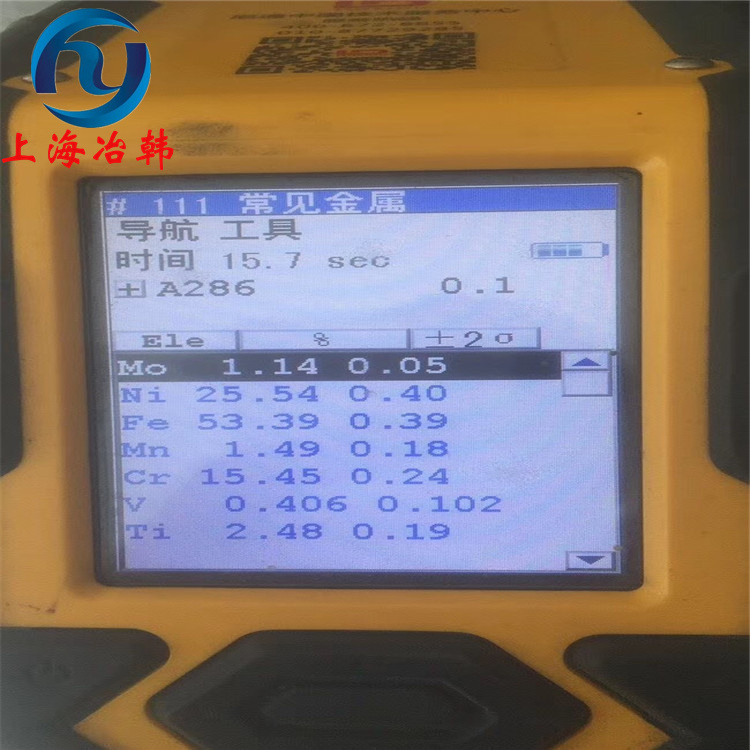

GH2132合金的化学成分主要包括铁（Fe）、镍（Ni）、铬（Cr）以及添加的强化元素如钼（Mo）、钛（Ti）、铝（Al）、钒（V）和微量硼（B）等。具体化学成分范围如下：

C：≤0.08%

Cr：13.5~16.0%

Ni：24.0~27.0%

Mo：1.00~1.50%

Ti：1.902.30%（冷拉棒、圆饼和环坯标准规定为1.80%2.35%）

V：微量

B：0.0010.010%（热轧和冷轧板材标准规定为0.003%0.010%）

其他元素如Mn、Al、Si、P、S等也有相应的含量限制。
五、物理性能
GH2132合金的物理性能如下：

密度：约为7.93g/cm³

熔点：范围在1364-1424℃之间

热导率：随温度升高而增加，如100℃时为14.2W/(m.K)，900℃时为23.9W/(m.K)

线膨胀系数：随温度升高而增加，如20~100℃时为15.37×10-6/℃
四、热处理制度
为确保GH2132合金达到最佳性能，需要进行严格的热处理。优质合金的热处理制度通常包括在900℃±10℃下保温1-2小时，油冷后再在750℃±10℃下保温16小时，最后进行空冷。对于不同形状和规格的材料，如棒材、板材、丝材等，其具体的热处理制度可能会有所不同。
三、应用领域
GH2132合金因其优异的性能特点而广泛应用于多个领域：

航空航天：在航空领域，GH2132合金主要用于制造在650℃以下长期工作的航空发动机高温承力部件，如涡轮盘、压气机盘、转子叶片和紧固件等。这些部件需要在高温和高压环境下长期工作，GH2132合金的性能能够满足这些要求。

工业燃气涡轮机：GH2132合金也广泛用于制造工业燃气涡轮机上的零部件和各种紧固件。

汽车发动机：在汽车发动机上，GH2132合金也有广泛应用。

其他高温环境：GH2132合金还适用于其他需要耐高温和高强度的应用场合。
