Nimonic/GH93高温合金钢板相近牌号

GH93高温合金

一、1. 材料概述

GH93，也称为GH4093，是一种镍基高温合金，以其在极端条件下的卓越性能而闻名。这种合金在现代航空工业中扮演着重要角色，特别是在航空发动机的性能提升与可靠性保障方面。

材料牌号
1.1、材料牌号
GH93
1.2、相近牌号
Nimonic93(英国)，NCK2OTA（法国）
技术标准
C3S 163-1985《GH93合金热轧和锻制棒材》（长城钢厂三分厂）
C3S 164-1985《GH93合金冷轧薄板》（长城钢厂三分厂）

二、GH93的化学成分如下：

· 碳 (C)：≤0.06%

· 锰 (Mn)：≤1.35%

· 镍 (Ni)：≥72%

· 硅 (Si)：≤0.1%

· 磷 (P)：≤0.03%

· 硫 (S)：≤0.09%

· 铬 (Cr)：14.4～17.4%

· 铁 (Fe)：6.9～10.0%

· 铝 (Al)：≤0.3%

· 钛 (Ti)：≤0.3%

· 铜 (Cu)：≤0.8%。

GH93的物理性能包括：

· 密度：8.95 g/cm³

· 弹性模量：21000 MPa

· 热导率：3 W/(m·K)。

GH93在不同温度下的力学性能如下：

· 室温下抗拉强度为950 MPa，屈服强度为700 MPa，延伸率为25%。

· 在600℃时，抗拉强度为850 MPa，屈服强度为650 MPa，延伸率为22%。

· 在800℃时，抗拉强度为750 MPa，屈服强度为600 MPa，延伸率为20%。

· 在1000℃时，抗拉强度为550 MPa，屈服强度为400 MPa，延伸率为15%。

三、热处理规范

GH93的热处理包括：

· 淬火温度：850°C

· 回火温度：550°C

· 时效温度：150~200°C

· 冷作硬化处理：600~700°C或900~1000°C。

四、冷热处理
1050～1080℃，8h，空冷+710℃±10℃，16h，空冷。
五、品种规格

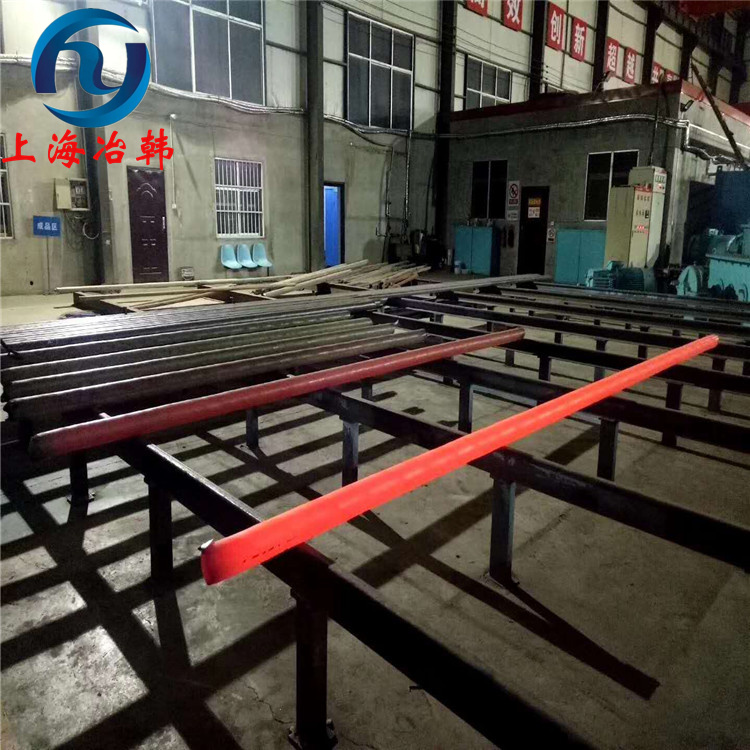

可以供应d20～22mm热轧棒材，δ0.4～4mm板材，d120mm以下锻材和锻件，板材为固溶状态交货，其它品种均为锻态和轧制状态交货。
六、熔铸工艺
真空感应熔炼加真空电弧或电渣重熔工艺。
七、金相结构
合金在奥氏体基体上析出γ'相，M23C6型碳化物呈链状分布在晶界，MC型碳化物主要以颗料状分布于晶内，未发现M7C3型碳化物。
八、工艺性能
1、该合金热加工塑性良好，在1050～1150℃温度范围内，允许镦粗变形量为80%而不开裂，锻造开坯温度1130～1150℃，终锻温度不低于950℃。
2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3、板材可采用氩弧焊联接，固溶状态焊接性尚好，焊后就消除应力并进行时效处理。
4、该合金在固溶状态切削性能优于时效状态。

九、应用领域

GH93广泛应用于航空航天、能源、化工等领域，特别是在制造涡轮叶片、燃烧室和喷气发动机零件等方面。其高温强度和耐腐蚀性使其成为航空发动机部件的重要材料。
