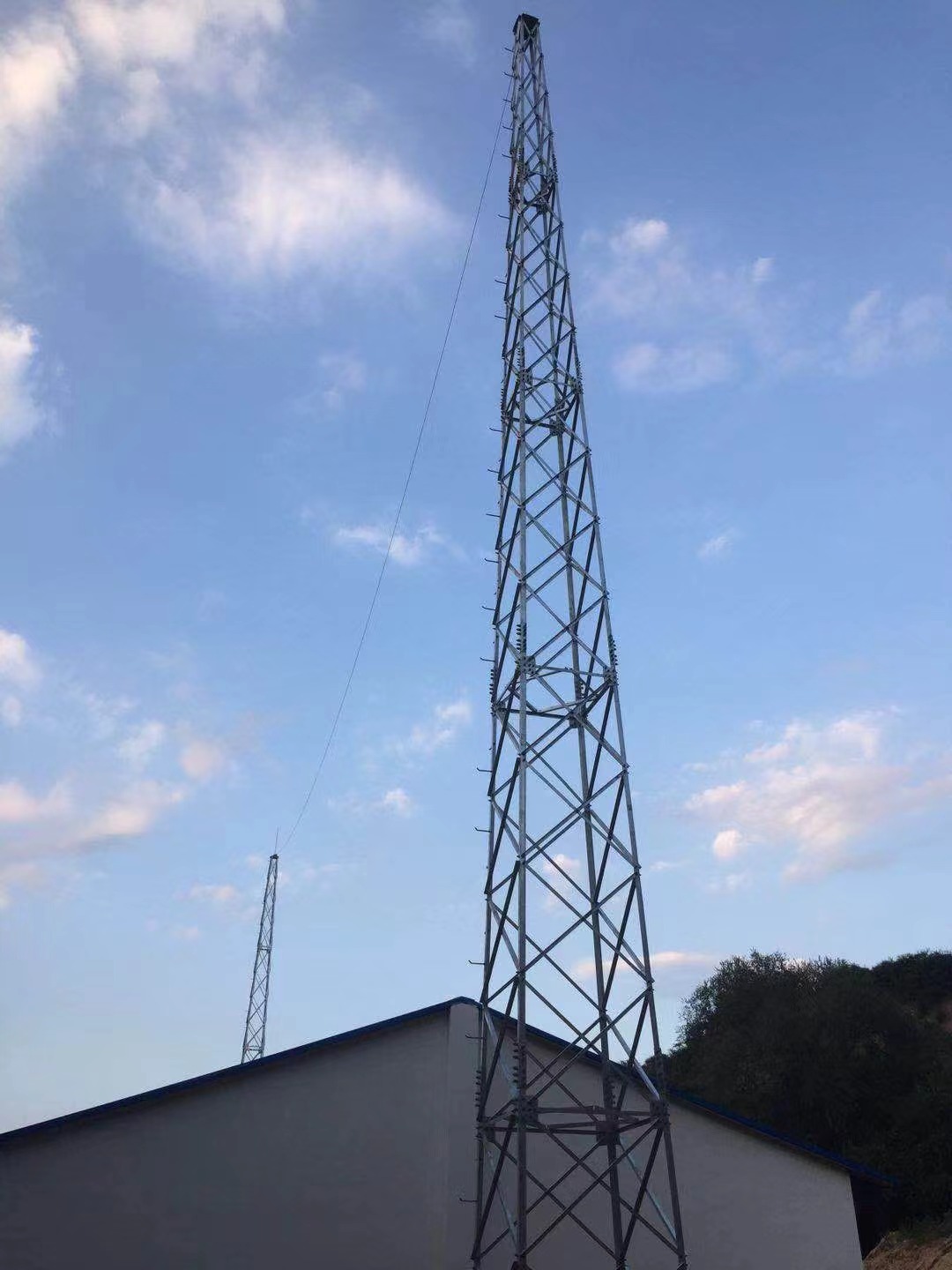

GFW钢结构接闪带塔的安装步骤如下：
一、施工前准备
1. 材料与工具清点
2. 现场勘测与场地平整
二、基础施工
1. 基坑开挖
根据塔体型号确定基础形式（独立基础或环形基础），开挖时预留操作空间，坑底夯实后铺设 100mm 厚 C15 混凝土垫层。
2. 钢筋绑扎与地脚螺栓预埋
绑扎基础钢筋网，钢筋需与接地系统焊接连通。按图纸定位地脚螺栓，用定位模板固定。
浇筑 C30 混凝土，分层振捣密实，浇筑过程中监测地脚螺栓位置，避免偏移。浇筑完成后覆盖养护 7~14 天，期间定期浇水保持湿润。
三、塔体组装与安装
1. 地面预组装
将塔体构件按编号在平整地面预组装，检查构件尺寸、螺栓孔位置是否匹配。采用高强度螺栓连接，确保法兰接触面贴合率≥75%。
2. 塔体吊装
小型塔体（高度≤15 米）可整体吊装，大型塔体需分段吊装（每段高度≤10 米）。
吊装前在塔体底部标出中心线，利用起重机缓慢起吊，对准地脚螺栓后缓慢下落，临时固定地脚螺栓螺母（不拧紧）。
3. 接闪带安装
接闪带沿塔顶水平布置，采用支架固定（支架间距≤1 米），与塔体主筋焊接连通（焊接长度≥100mm，双面施焊）。
接闪带在拐角处做圆弧处理（半径≥100mm），避免锐角放电；多塔联合防护时，相邻塔接闪带需用跨接线连接，形成统一接闪系统。
四、引下线与接地系统施工
1. 引下线敷设
每座塔体至少设置 2 根引下线，引下线沿塔体外侧明敷，用卡子固定（间距≤1.5 米）。引下线与塔体钢结构采用焊接连接，焊接处做防腐处理。
2. 接地网施工
水平接地体：采用 40×4mm 镀锌扁钢，围绕塔基敷设成环形，埋深≥0.8 米，距离塔体基础≥1 米。
垂直接地体：每间隔 5 米设置 1 根 50×50×5mm 镀锌角钢（长度 2.5 米）或铜包钢接地极，与水平接地体焊接成网格状。
接地电阻要求：一类防雷建筑物≤1Ω，二类≤4Ω，三类≤10Ω；若土壤电阻率高，可采用降阻剂、外延接地或换土处理。
3. 等电位连接
塔体与被保护建筑物的金属管道、电缆屏蔽层等通过跨接线连接至接地网，实现等电位。
引下线与接地网连接处设置断接卡，便于后期检测接地电阻。
五、安装后检查
1. 外观检查：检查避雷塔整体外观是否完好，无损伤或变形等情况。
2. 连接检查：检查各部件之间的连接是否牢固可靠，特别是螺栓连接和拉线连接部分。
3. 防雷性能检测：安装完成后进行防雷性能检测，确保避雷塔符合防雷要求。可使用专业的防雷检测设备对避雷塔的接地电阻、防雷效果等进行测试。
通过以上标准化流程，可确保 GFW 钢结构接闪带塔的安装质量，有效发挥其防雷保护功能。具体施工需根据现场条件及设计文件调整，建议由具备防雷施工资质的专业队伍实施。
