井式渗碳炉保温纤维棉块

井式渗碳炉概述

井式渗碳炉是新式节能周期作业式热处理电炉，首要供钢制零件进行气体渗碳，适用于杆类，长轴类零件的热处理。井式炉的结构是：炉身是圆筒形的深井，工件由专用吊车笔直装入炉内加热。

井式渗碳炉保温渗碳炉炉温一般为950～1000℃。

井式渗碳炉保温结构

● 井式渗碳炉耐火保温炉墙部分：总保温厚度为300mm，由热面到冰脸依次为陶瓷纤维折叠块+层铺毯的复合炉衬结构，其间折叠块厚度为270mm，原料为高纯型；背衬层由二层厚度为20mm纤维毯紧缩到30mm。

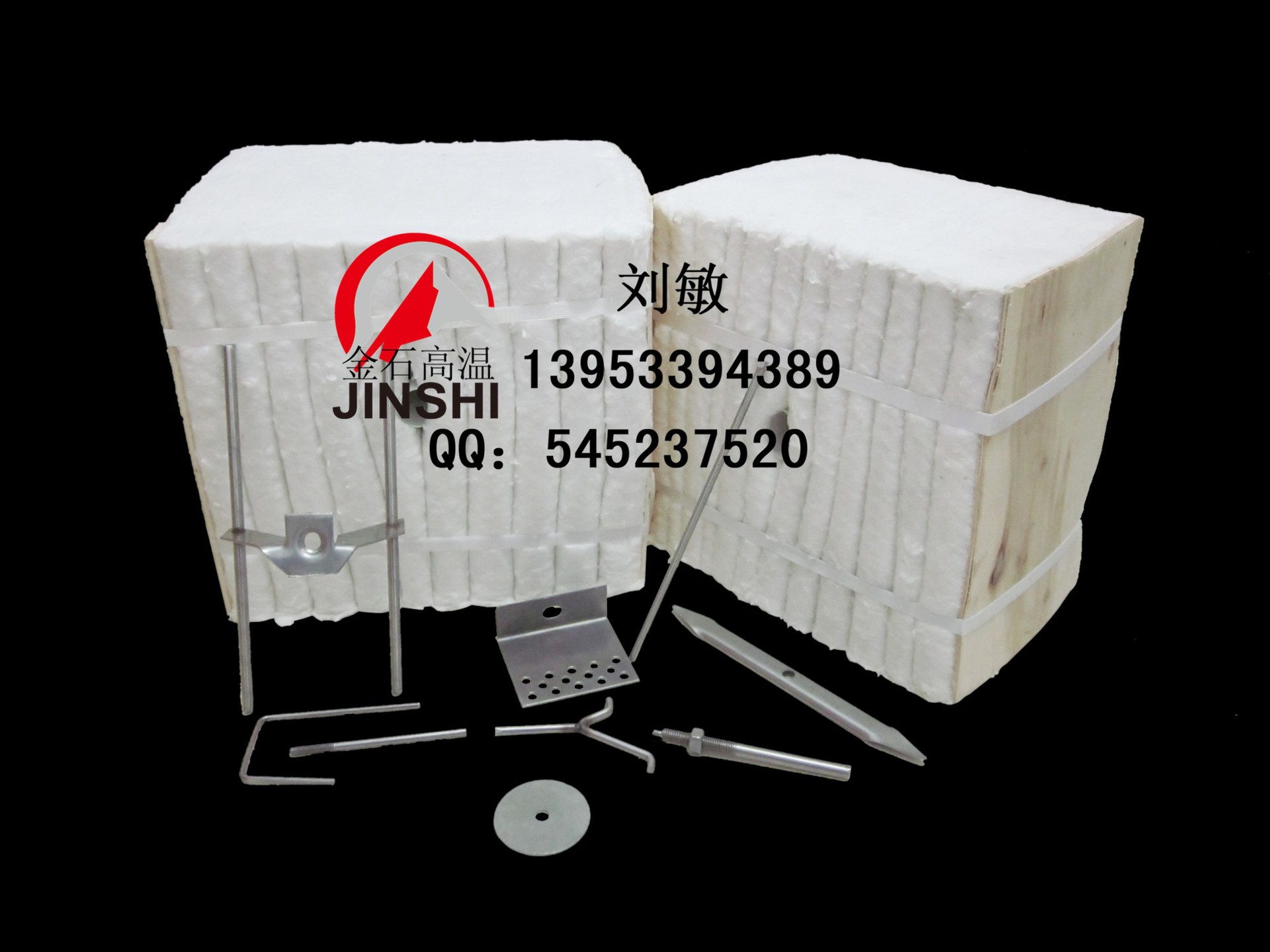

陶瓷纤维折叠块的组合固定结构方法选用人字架和穿筋，配套锚固件的原料确定为1Cr18Ni9Ti。

炉墙各测温、测压点，可在纤维炉衬上现场开孔，但炉衬具体规划中，应将纤维模块的锚固钉方位避开开孔方位。

● 井式渗碳炉耐火保温炉底部分：选用模块+层铺毯炉衬结构，总厚度250mm，由热面到冰脸依次为模块（厚度为200mm），层铺（厚度为50mm）

温馨提示：一切井式渗碳炉陶瓷纤维模块装置结束后，需在纤维表面喷刷高温固化剂，构成硬膜保护层，具有耐风速冲刷和燃料化学腐蚀。

技术优势

● 兵列式加补偿毯，防贯穿缝：纤维模块的摆放方法选用“兵列式”，每列纤维块之间选用高纯型纤维毯半数后紧缩填塞，以补偿纤维不胀大面或许发生的缩短，防止“拼花地板式”摆放方法中贯穿孔的呈现，炉墙部位补偿毯强行压入纤维模块上，无需穿钉固定。

● 菱形件式纤维模块，削减热桥：模块作为一种新式的多用途高温隔热体，与传统的纤维毯层铺结构比较，锚固件冰脸固定，不直接露出于作业热面，既削减了热桥的构成，又降低了锚固件原料等级，进而降低了锚固件的造价；一起，进步了纤维壁衬的抗风蚀功能。

● 纤维炉衬，热敏性好，渗碳均匀：用超轻质节能炉衬材料(陶瓷纤维)，纤维炉衬的高热敏性更能习惯工业窑炉的自动化操控。使得渗碳炉炉温均匀、升温快、保温好，工件渗碳速度加速，碳势气氛均匀，渗层均匀，在炉压进步时，亦无任何走漏，进步了出产功率和渗碳质量。
