直销低合金卷板Q345D E

开发前史

工程机械用系列高强、超高强结构钢是宝钢于2000年在国内首先开发成功的一类热轧新产品，牌号大多选用“BS”最初，

如第一代高强钢BS600MC和BS700MC已很多应用于工程机械、集装箱制作等职业。2005年宝钢开发成功具有优秀低温韧

性的第二代高强钢，牌号为BS700MCK2、BS600MCJ4、BS550MCK4等等。BS系列高强钢为低碳低合金结构钢，具有杰出的

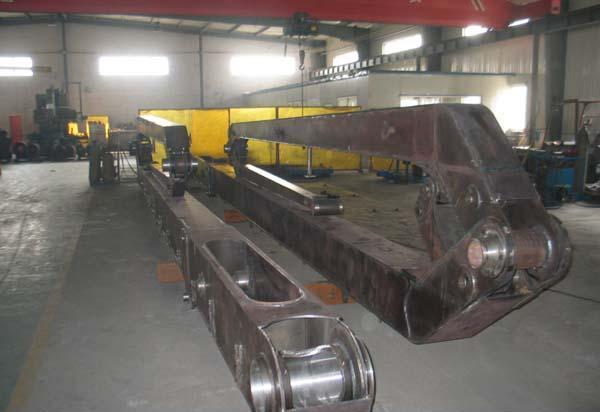

可焊接性和冷成形性，可广泛应用于工程机械、车辆结构、集装箱等制作职业。

高强钢

BS系列高强结构钢选用宝钢股份公司先进的冶炼技能、铌

钛微合金化处理以及准确的操控轧制和操控冷却技能获

得金相显微安排为少数铁素体加针状体安排。制作工艺和

金相安排确保了合格安稳的力学功能、加工功能和牢靠的

质量。自从2000年开发成功今后，深受用户喜爱，产销量逐年添加。

超高强钢

选用高强钢替代传统产品可明显减小钢板的规划厚度，进

而减轻结构的自重。除此之外，BS系列高强钢还具有如下

特色：

• 优秀的成形性，不同强度等级钢板均能够冷加工成

形；

• 杰出的焊接性，钢板具有低焊接裂纹敏感性，焊接接

头的功能优秀；

• 杰出的低温冲击韧性。

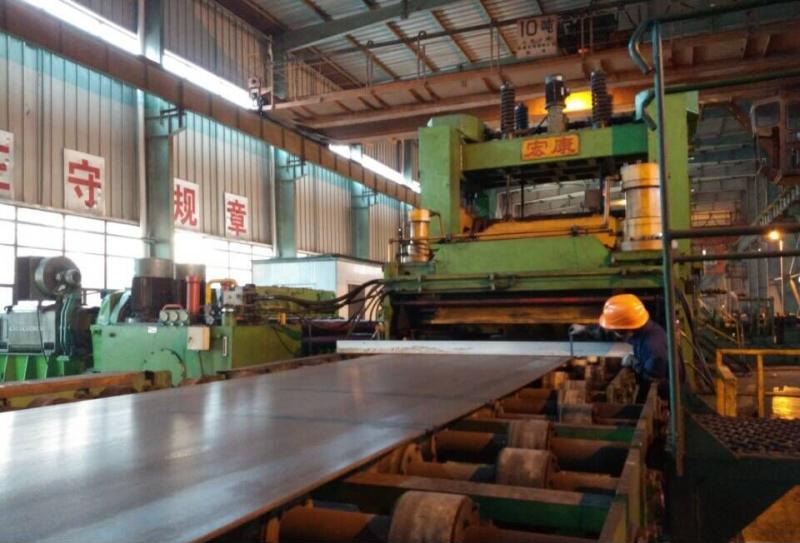

制作工艺及交货状况

出产工艺流程：

BS系列高强钢选用氧气转炉冶炼镇静钢，通过二次精粹后

进行接连铸造，连铸坯送热轧厂再加热并选用控轧控冷工

艺轧制成卷，精整查验后能够钢卷状况交货，也能够矫直

切板后以钢板状况交货。

交货状况：

BS系列高强钢根本选用轧态（TMCP）交货。

焊接裂纹敏感性实验

选用搭接接头拘谨焊接裂纹实验（CTS）测定了BS高强钢焊接裂纹敏感性，结果表明各项裂纹发生率均为0%。证明BS系列高强钢在0℃以上进行各种焊接加工时，不易发生焊接裂纹。

接头的硬度

BS高强钢焊接接头的最大硬度小于HV350。高强钢的焊接热影响区存在一个比较窄的软化区。主张尽可能选用小热输入、快速焊接为宜，以减小软化区的宽度。

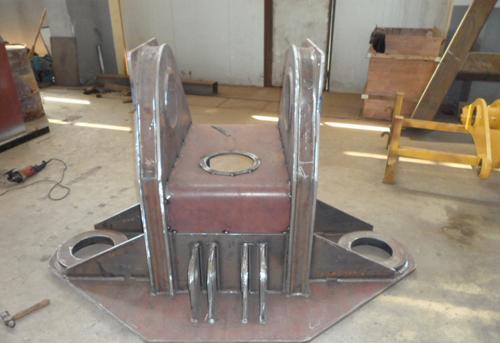

焊接工艺参数

环境温度大于0℃时，BS高强钢板不需预热就可直接进行焊接，不易发生焊接冷裂纹。引荐运用MAG焊接，引荐焊接维护气体为80%Ar+20%CO2；气体流量18~25 l/min。关于引荐的焊丝适用于全方位焊接，当笔直方位焊接时，引荐选用上向焊接办法，这样可避免焊接缺点发生。热轧高强钢适用于多种接头型式的焊接，常用的接头型式有：对接接头、角接接头和搭接接头。

常用的坡口型式有：

I型坡口，V型坡口和双V型坡口型式。在焊接时，若呈现未焊透时，应查看是否空隙太小，是否电弧没有笔直钢板表面。关于打底焊时，可选用较小焊接参数的熔滴过渡形式，即小电流，小电压，快速焊；关于特别重要的结构件，也可考虑选用TIG焊打底。关于定位焊接，为了避免呈现裂纹，应确保必定的焊接长度，至少大于50 m m长，焊接参数可选用稍大一些的熔滴过渡形式。关于M AG焊，以常用焊丝规格φ1.2m m为例，典型打底焊的焊接参数为：100~200A，12-19V，2.5~7mm/s；典型的定位焊焊接参数为：200~250A，20~23V，4.0~6.5mm/s。关于填充和盖面焊接，能够选用稍大一些的熔滴过渡和射流过渡形式的焊接工艺。关于M AG焊，以常用规格φ1. 2 m m为例，引荐的典型填充和盖面焊接工艺为：2 0 0~25 0A，2 0~23V，4.0~6 . 5 m m /s（熔滴过渡）或270~320A，27~32V，4.0~6.0mm/s（射流过渡）。
