一、AT-BOS建筑设备一体化监控系统概述
建筑设备一体化监控系统，依据《民用建筑电气设计标准》GB 51348-2019 第 18.14 节建筑设备一体化监控系统的要求，实现建筑的设备监控、电力监控、照明控制、剩余电流监测、用能计量、建筑环境监测、能效管理等建筑监控和管理功能，系统设备包含电能的分配、变换、保护、控制、计量、安全和所控制设备的监测、计量、控制、保护功能以及人机控制操作、信息、状态的显示和网络通信功能，系统是将建筑设备控制系统通过网络进行相互连接，形成综合一体化的供电、监测和控制系统。
了解更多的产品信息或产品价格，请致电我司。
请联系张经理：一五二 ---〇二九〇 ---六六八〇（同VX）直接联系回复更快
我们将竭诚为您提供项目图纸设计优化和配置方案报价！！！

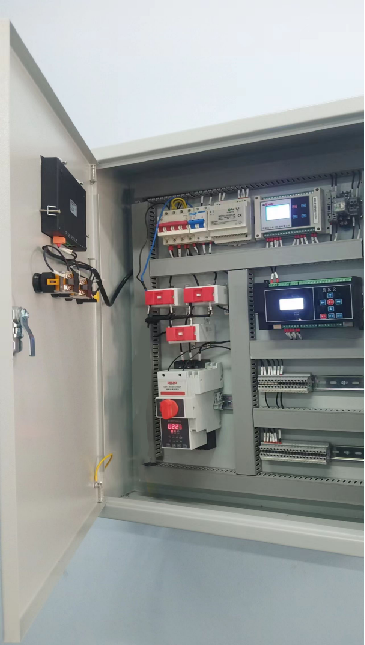

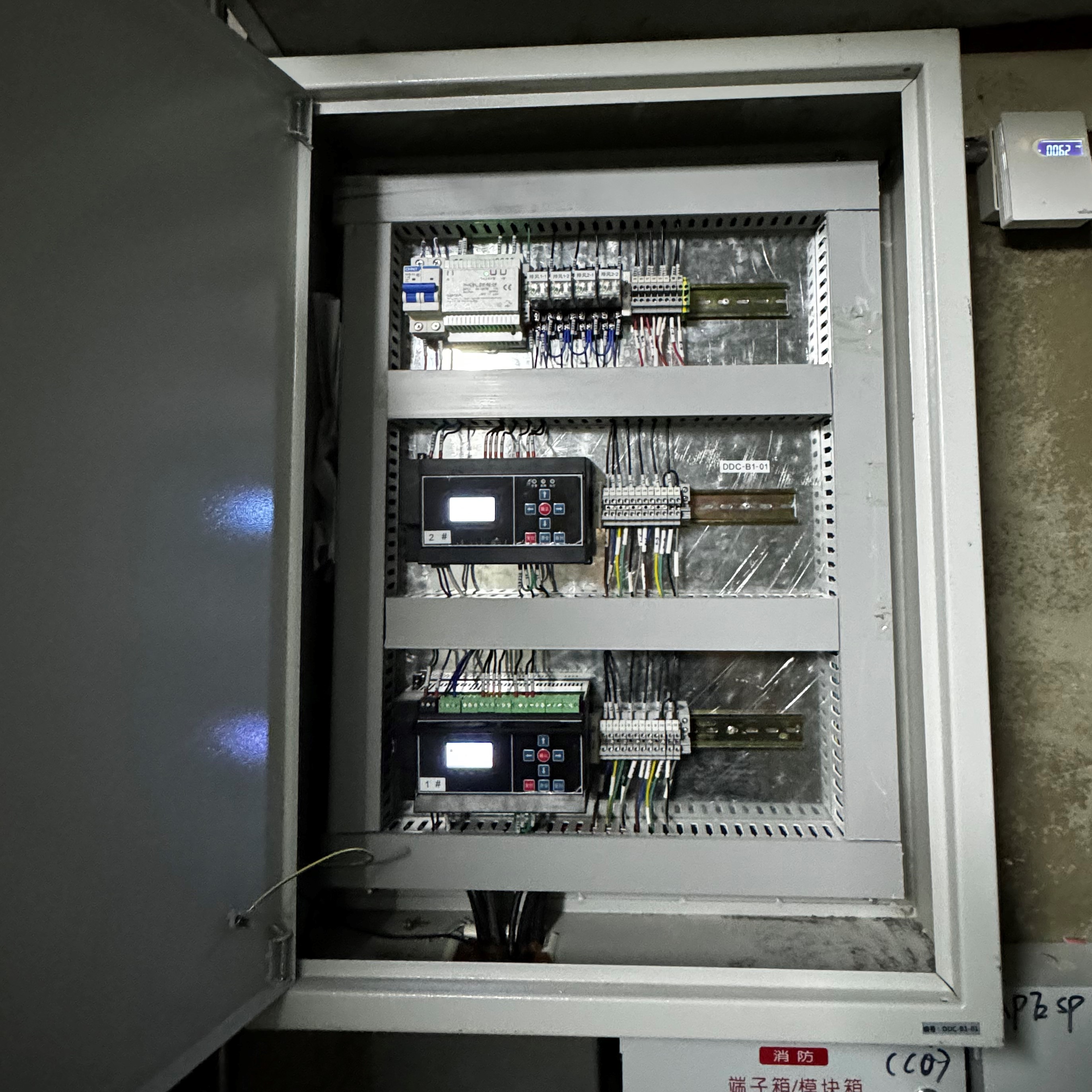

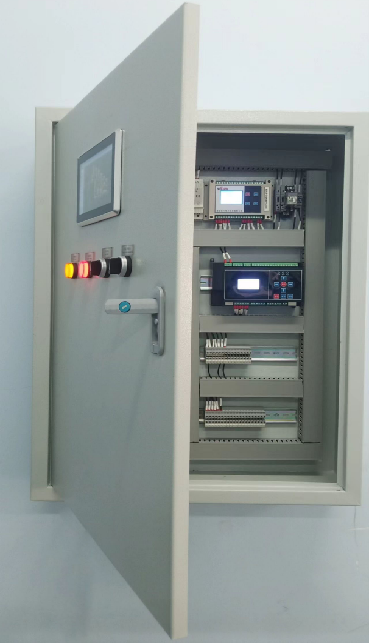

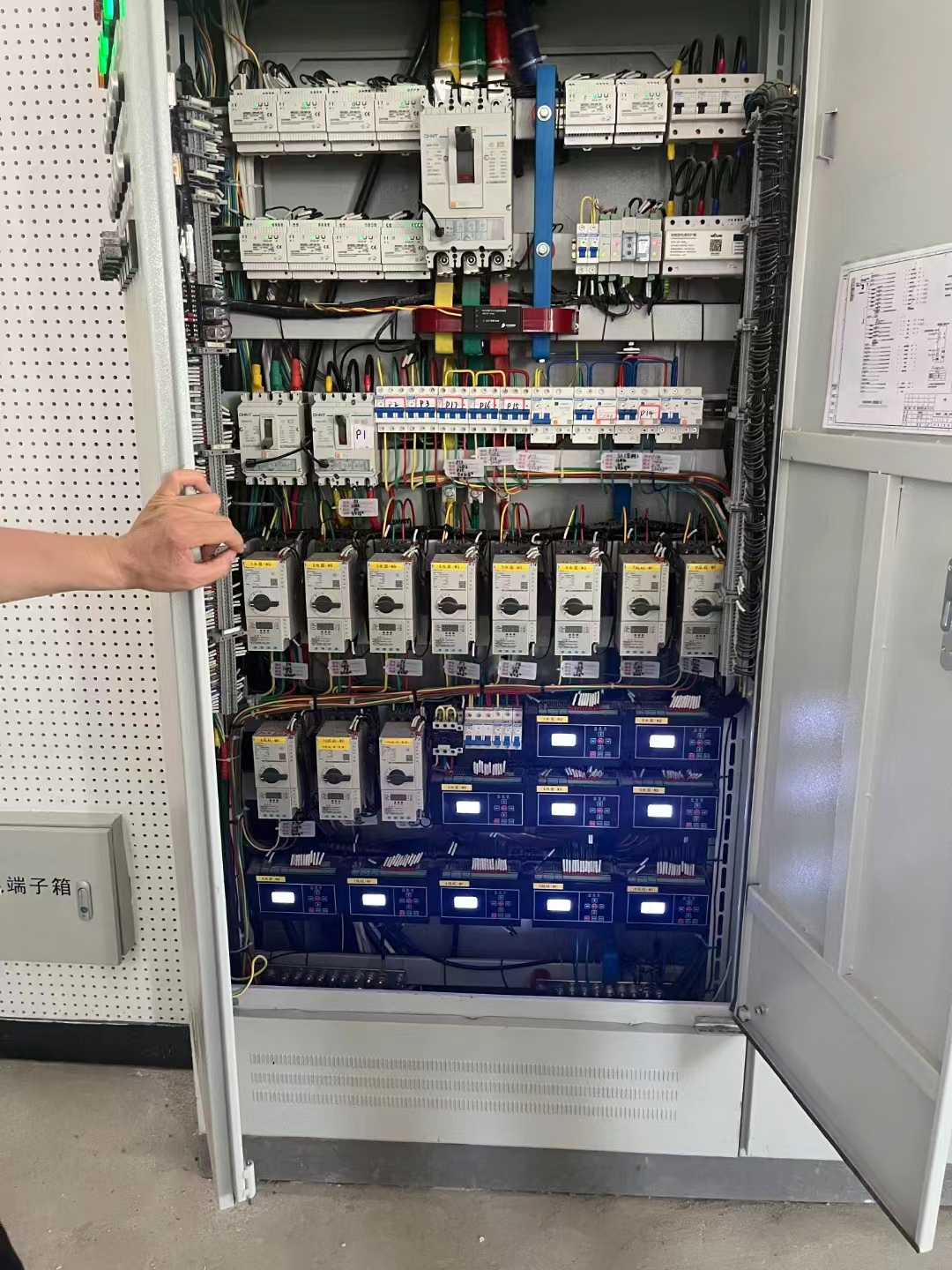

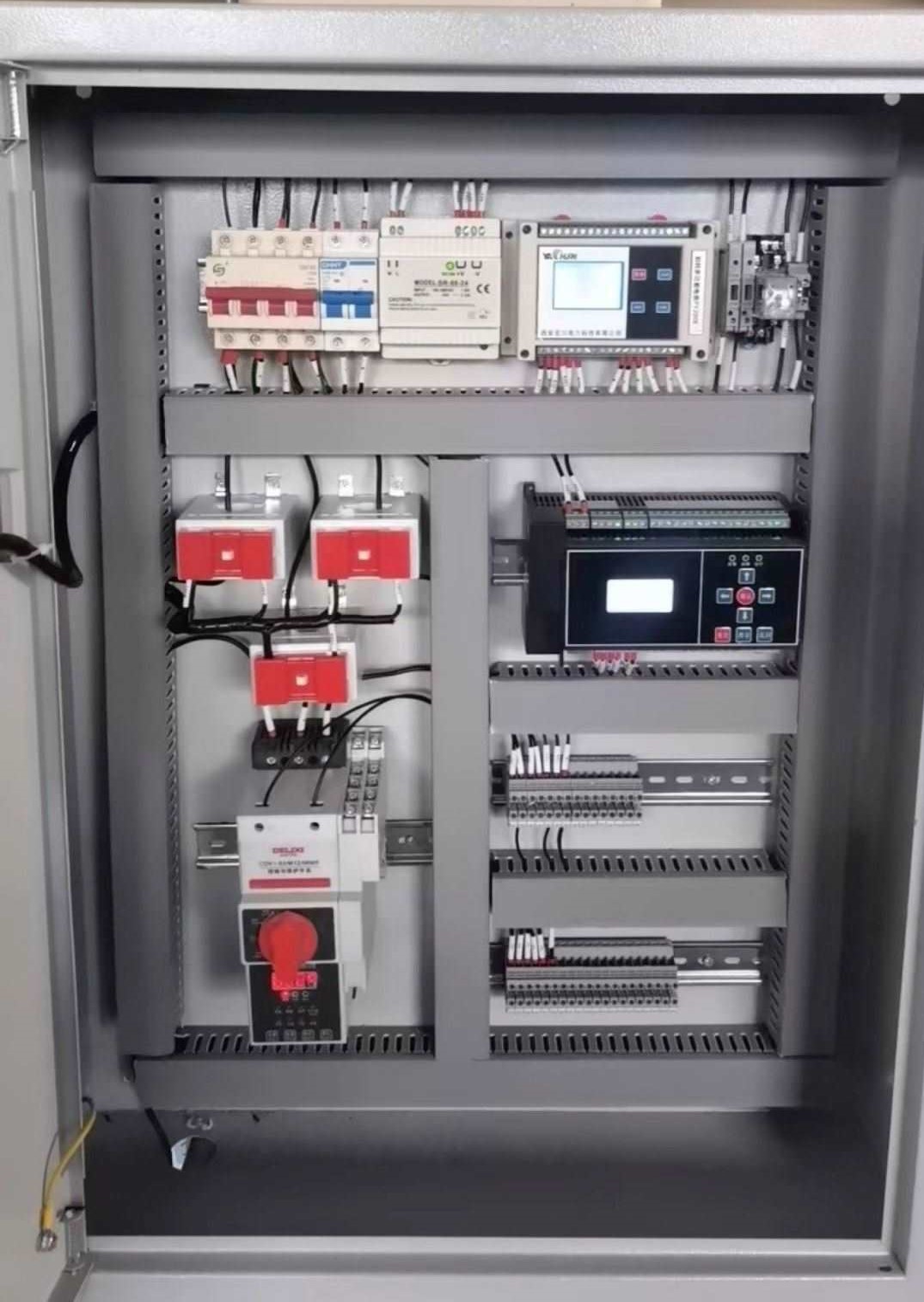

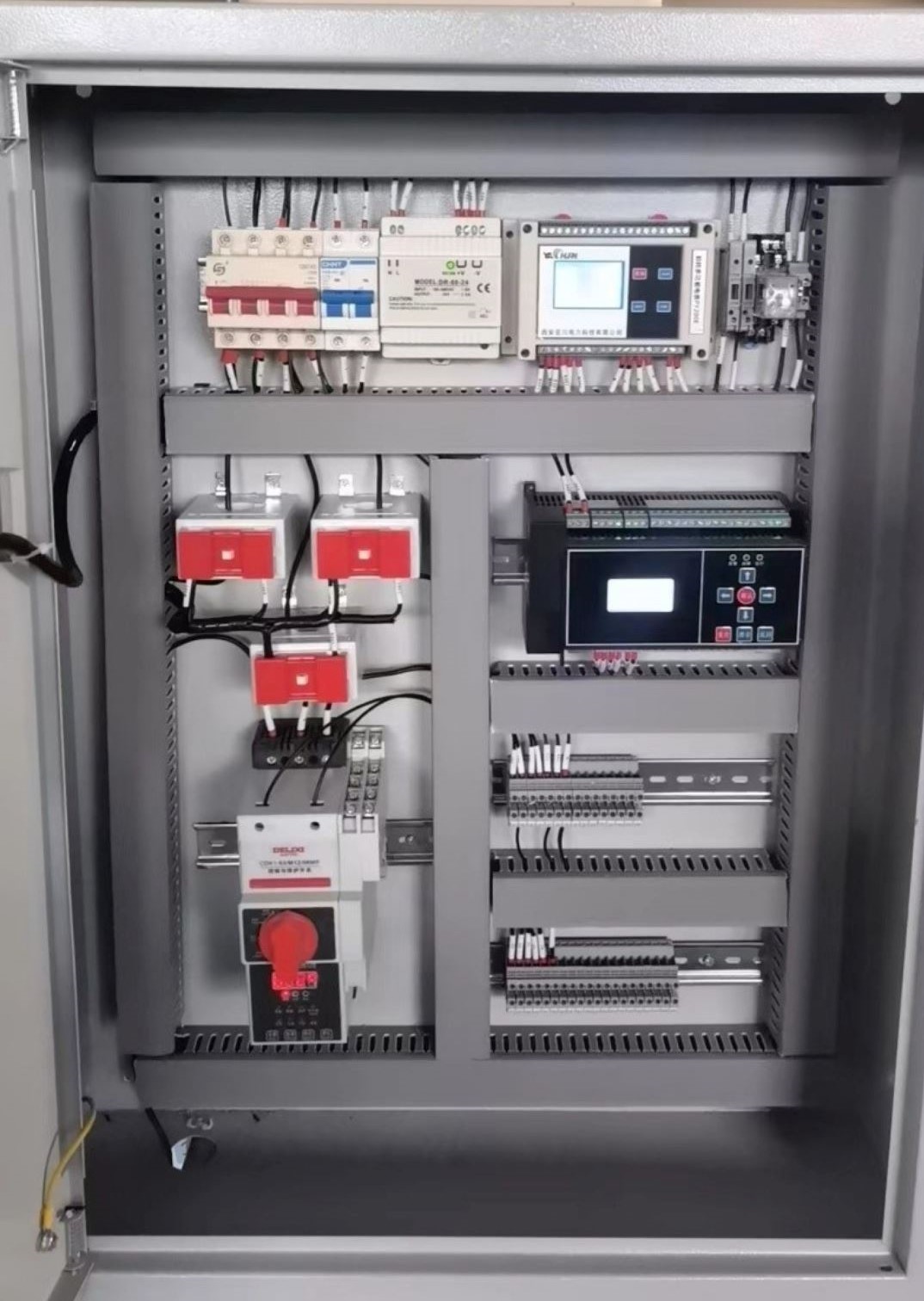

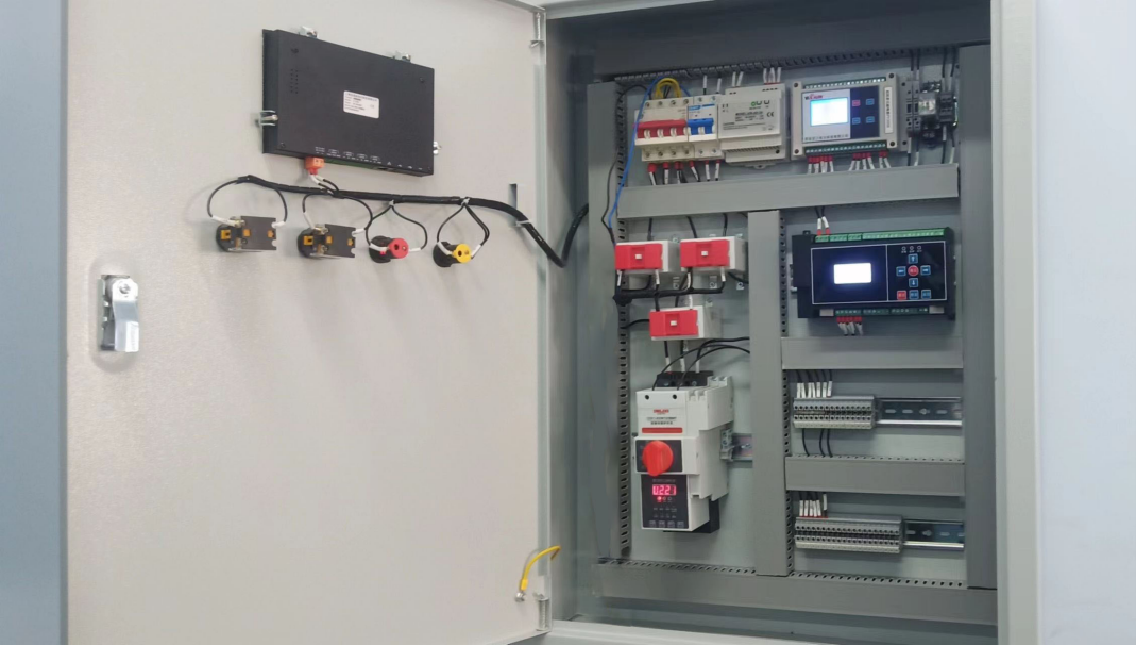

二、AT-BOS建筑设备一体化配电箱/柜功能
1、建筑设备一体化配电箱/柜采用电容型触摸屏监测及控制箱柜主要元件的参数及状态，可定制化UI;
2、进线断路器：具备分/合闸状态实时采集，电源信息采集器：三相（I、U、KW、KWh、cosΦ、Hz）、剩余电流监测，4路温度监测;
3、双电源状态监测（有ATS装置）：具备远程操作、投入状态设置、分/合闸位置采集，欠压/过压报警;
4、分支断路器具备远程或本地触摸屏操控：分/合闸位置，单相/三相（I、U、KW、KWh），剩余电流、出线端温度，三相不平衡/缺相报警，过流报警、欠/过压报警;
5、箱/柜内具有温/湿度数据显示及报警;
6、SPD及后备保护：具备状态监控，SCB对SPD保护次数进行计数;
7、配电箱/柜内所有电控单元采用总线技术通讯，箱柜内数据闭环采集及处理，由IC-HL核心控制单元对一体化系统平台交互
三、AT-BOS建筑设备一体化控制箱/柜功能（空调机）
1、AT-BOS建筑设备一体化配电箱/柜采用电容型触摸屏监测及控制箱柜主要元件的参数及状态，可定制化UI
2、进线断路器：具备分/合闸状态实时采集，电源信息采集器：三相（I、U、KW、KWh、cosΦ、Hz）、剩余电流监测，4路温度监测
3、IC-POM电机输出电控单元控制逻辑：
送回风温湿度控制：根据设定值与测量值之差控制水阀的开度保证回风温度。
定时启停控制：可根据事先排定的工作及节假日休息时间表、定时启停机组、自动统计机组的工作时间，提示定时维修。
保护控制：过滤器两侧压差过高超过设定值时自动报警，盘管出口的防冻开关在温度低于设定值时报警并开大热水阀。
监控：送风段、回风段、机组运行、故障、手/自动状态。
报警：过滤器堵塞报警、监控参数越限报警、动力系统风机异常报警。
联动：机组的启停与风阀、调节阀的联动控制，季节切换与调节阀的正反作用切换控制。
4、建筑设备一体化配电箱/柜内具有温/湿度数据显示及报警
5、建筑设备一体化配电箱/柜内所有电控单元采用总线技术通讯，箱柜内数据闭环采集及处理
6、IC-HL 控制内核心控制单元对一体化系统平台交互
产品型号
YTX建筑设备一体化接入箱
AS-ZX建筑设备一体化监控系统主机柜
AT-BOS建筑设备一体化监控系统平台
IC-POM电机输出电控单元
IC-ZM/CZ照明/插座输出电控单元
IC-SPI/DPI单/双电源输入电控单元
IC-PO馈电输出电控单元
IC-HL控制内核电控单元
IC-HMI人机交互界面
IC-HMI液晶显示屏
IC-POM电机输出电控单元
