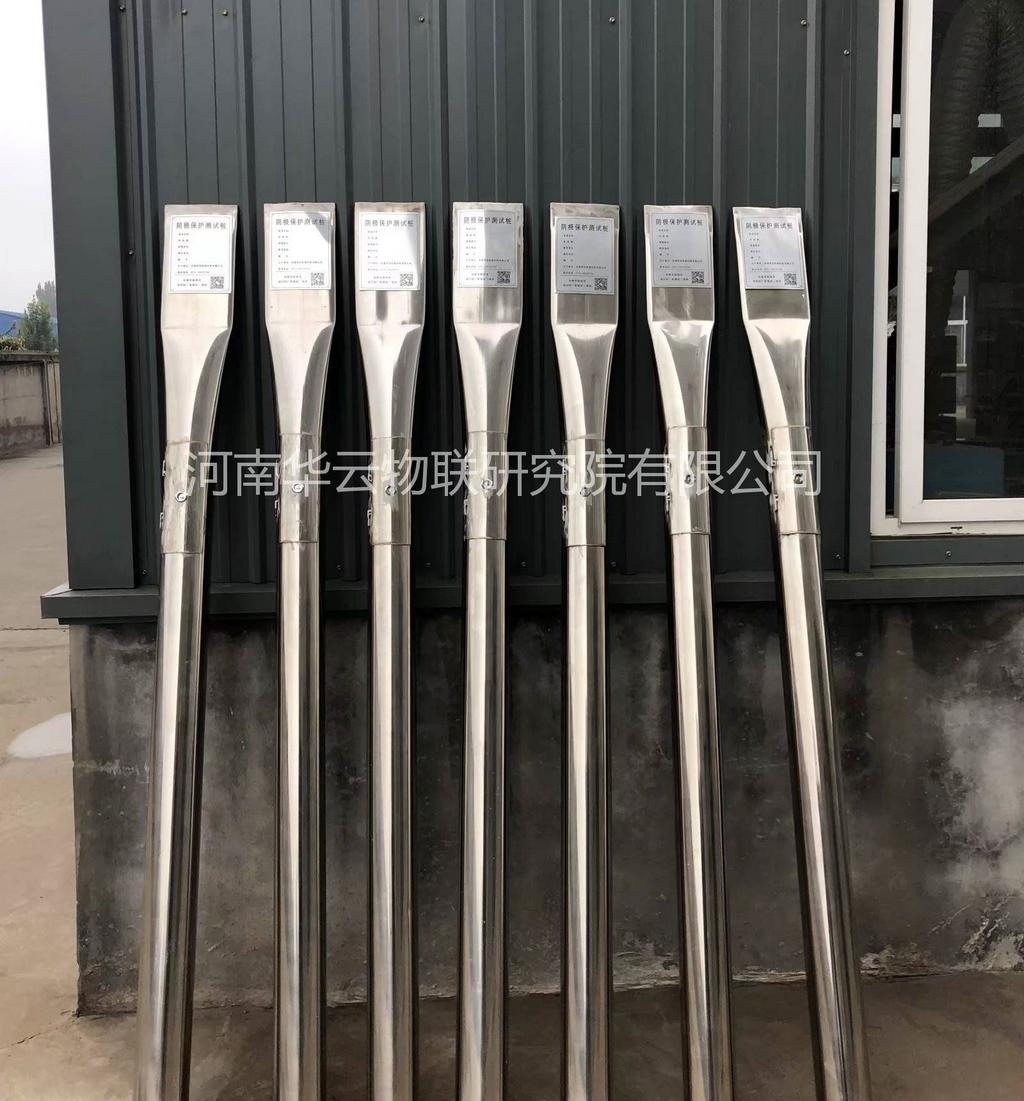

我公司自主研发的智能电位采集仪是一种新型的用于管道阴极保护数据远程监控系统，解决了以往完全依靠人工采集，检测不及时，数据不准确的问题，实现了检测管道阴极保护通、断电位、交直流干扰电位信息的自动采集与传输，传输方式分为gprs无线网络传输和基站光纤传输；通过远程分析软件对所采集的数据进行在线专家诊断及整体阴极保护效果评估。随着管道数字化管理和通讯网络技术的发展，该产品可根据业主需求，实现管道终端数字化智能管控。
1. 应用范围
（1） 埋地钢质长输管道及金属结构物、站场阀室、大型储油罐区域的阴极保护电流、电位数据采集、传输、分析管控；
（2） 管道在通过人迹罕至或者需要严格管控地段，杂散电流干扰严重管段，穿跨越地段等，实现数据及时准确的采集、传输、分析管控。
2. 产品特点
（1） 产品软件使用bs结构，内部设有超级终端，信息可授权共享；
（2） 可通过无线、纳米光缆传输，实现自动采集；
（3） 程序设有内部纠错系统，硬件上具有死机自唤醒功能。采集仪满足埋地或户外安装要求，冷却形式为自冷方式，使用温度范围为-25℃至+55℃；
（4） 采集仪供电系统为长寿命一次性电池供电，电池总容量30ah或太阳能供电系统供电，可持续使用20年；
（5） 防雷电冲击功能：最大放电电流大于60ka。设备采集输入端承受15kv瞬时（20µs）直流高压后，能正常工作；
（6）抗交流干扰：具有滤波功能，能够在30v以下的交流干扰电压环境下正常工作。
（7） 产品软件可以与scada系统共享数据库，提供数据采集端口。
3. 主要技术指标
3.1电气指标electrical data
（1）工作电压：6v（dc）（远程端）、～220v（监控中心）；
（3） 工作电流：200ma；
（4） 待机电流：≤ 0.02ma；
3.2 主要性能main function
（1）阴极保护电位采集：
采样范围为-3.0v～+3.0v，精度为0.001v，采样误差小于5mv，采样时间1s、采样速率为10次/s、取平均值发送。
（2） 管道杂散交流干扰电流采集：
采集范围0v～100v；
电位采样误差小于±10mv；
采样时间1s、采样速率为10次/s、取平均值发送；
（3） 管道阴极保护通、断电电位采集：
采样范围为-3.0v～+3.0v；
精度为0.001v
采样误差要求小于5mv；
3.3自动采集发送
智能电位采集仪在设定状态下，每日1次自动定时采集上传保护电位与交流干扰数据。
3.4自带时钟校准
采集仪内部自带时钟，开机后自动gps时钟校准，时钟误差每24小时小于1秒；
3.5自动发送设备信息
智能电位采集仪在设定状态下，每天自动定时发送设备电池电量，信号强度、设备温度等信息；
3.6 采集仪具有数据存储功能
在通讯异常时，能存储5年以上运行数据，保证测试数据不丢失，在通讯恢复时，能自动上传数据;
3.7抗干扰和自唤醒
智能电位采集仪可以在不大于30v的交流干扰电压下正常工作，程序设有内部纠错系统，硬件上具有死机自唤醒功能。
