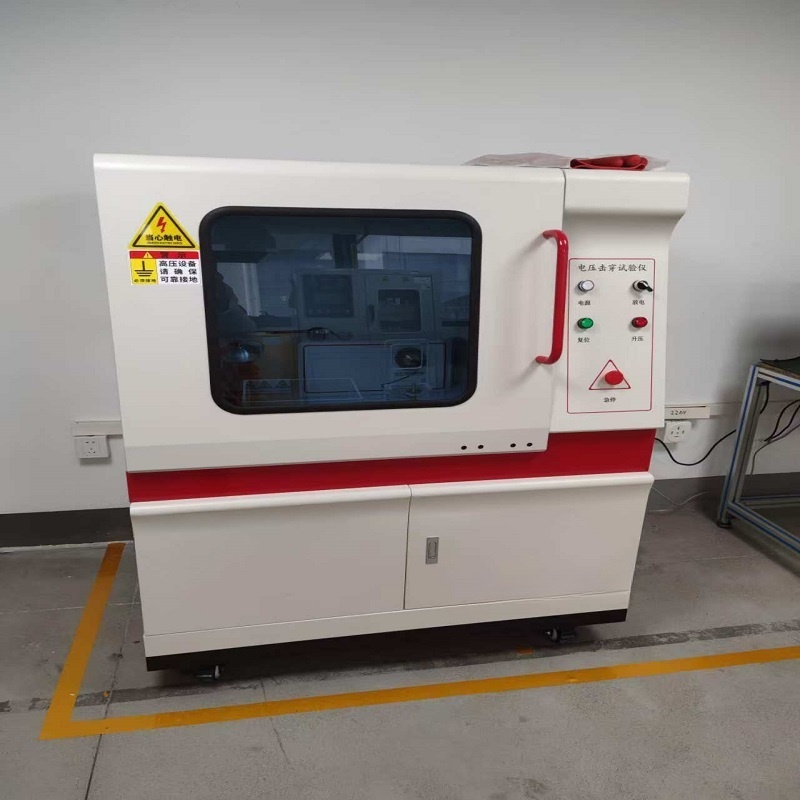

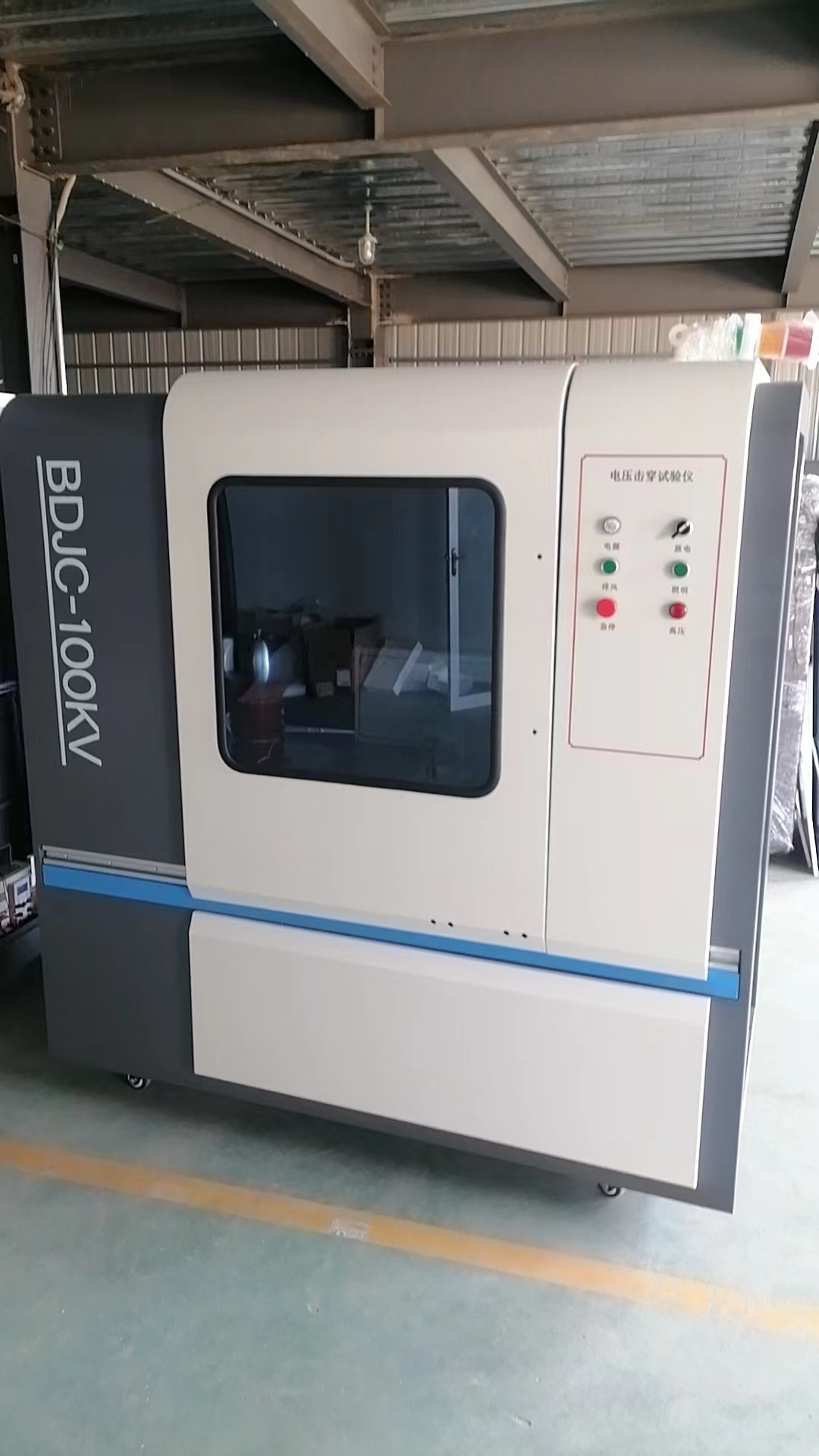

电容器薄膜50点介电强度（击穿电压）试验仪

容器薄膜50点介电强度（击穿电压）试验仪

详细探讨薄膜50点耐压测试（即击穿电压测试）对环境的要求。环境条件是影响电气强度测试结果至关重要的因素，其重要性不亚于对电极的要求。如果环境控制不当，即使设备和电极符合标准，得到的数据也可能是无效或不可靠的。

以下是薄膜50点耐压测试对环境的要求，主要基于国际标准（如IEC602431,ASTMD149）和通用实践。

环境要求概述

1.温度与湿度：必须控制在标准范围内，防止材料受潮或物理特性改变。

2.浸渍介质：需要使用特定绝缘油来防止表面闪络，并散热。

3.大气压力：通常要求在标准大气压下进行，除非特别研究。

4.电磁干扰与振动：应尽量避免，防止仪器误动作。

5.清洁度：环境需清洁，防止灰尘和杂质影响。

一、温度与湿度(TemperatureandHumidity)

这是基本也是重要的环境参数。

标准条件：绝大多数标准规定，在进行测试前，样品和测试环境应在（23±2）°C和（50±5）%相对湿度（RH）下达到平衡状态（通常需要24小时或更长时间）。

原因：

湿度：湿度对击穿电压的影响极为显著。水分会吸附在薄膜表面，甚至渗透到非致密的材料内部，降低其表面电阻和体电阻。在高电场下，这极易引发表面闪络（沿着样品表面的放电）而不是本征击穿（通过样品体内的击穿），从而导致测试值异常偏低。50点测试中，湿度波动会导致数据分散性极大。

温度：温度会影响材料的结晶度、分子链段活动性以及电导率，进而影响其击穿性能。温度过高可能导致材料软化，在电极压力下变薄，从而击穿电压降低。

要求：测试应在恒温恒湿实验室或环境箱中进行。测试前，样品必须在标准温湿度条件下处理足够长时间（条件处理），测试过程也应在此环境下进行。

二、浸渍介质(ImmersingMedium)

为了防止表面闪络并提供均匀的散热环境，薄膜击穿测试几乎总是在绝缘油中进行。

介质类型：使用变压器油或硅油。其击穿强度本身必须远高于待测薄膜（通常要求>50kV/2.5mm或更高）。

作用：

1.抑制闪络：油介质的绝缘性能比空气好得多，能有效防止测试电压还未达到薄膜本征击穿强度时，就沿着薄膜表面与空气的界面发生放电。

2.散热冷却：击穿过程会产生热量，油可以帮助散热，避免热量累积导致材料热击穿，从而更真实地反映其穿强度。

3.消除气泡：油能填充样品和电极之间的微小空隙，排除空气气泡（气泡的介电常数低，易发生局部放电）。

要求：油槽应保持清洁，定期更换或过滤油液，防止油因多次击穿而碳化、老化或受潮污染。电极和样品必须浸没在油中，且液面以上有足够的安全距离。

三、大气压力(AtmosphericPressure)

标准条件：通常在(86~106)kPa的标准大气压下进行。

原因：空气压力会影响气体的绝缘强度（如帕申定律）。低气压（如高原地区）下，空气更容易被电离，会增加发生表面闪络或空气击穿的风险，即使样品在油中，其上方或周围也可能存在风险。对于常规测试，实验室一般都能满足此条件。若在非标准气压下测试，需在报告中注明。

四、电磁干扰与振动(EMIandVibration)

电磁干扰：击穿测试仪本身产生高电压，但也可能受外部大功率设备干扰，导致控制电路误判或记录错误。仪器应有良好的屏蔽和接地。

振动：实验台应稳固，避免外界振动传递到电极系统。微小的振动可能导致电极与样品间的接触点发生变化，引入测试误差。

五、安全环境(SafetyEnvironment)

高压测试存在风险，测试区域应有明显的警示标志、安全互锁装置（如油槽盖开关联动断电）和接地棒。

操作人员需经过培训，严格遵守安全规程。

环境要求总结表

|环境因素|具体要求|原因与说明|

|温度|23±2°C|避免材料特性变化，保证测试一致性。|

|湿度|50±5%RH|至关重要。防止表面受潮导致闪络，避免数据偏低和分散。|

|浸渍介质|清洁的高绝缘强度油（如变压器油）|必须使用。抑制表面闪络，提供均匀散热，排除气泡。|

|大气压力|86~106kPa|标准实验室环境通常满足要求。非标需注明。|

|电磁与振动|无强干扰、无显著振动|保证仪器稳定工作和测量准确性。|

|样品处理|在测试环境下处理>24h|使样品与测试环境充分平衡，特别是湿度平衡。|

操作建议

1.预处理是关键：将薄膜样品放置在23°C/50%RH的标准环境中至少24小时，使其性能充分稳定。

2.油介质管理：定期检测绝缘油的击穿强度。如果油的强度下降，应及时更换或过滤。每次测试后，检查油中是否有因击穿产生的碳粒，并过滤清除。

3.实时监控：实验室好配备温湿度计，并在测试记录中注明当时的实际温湿度值，以便在数据出现异常时进行追溯分析。

4.遵循标准：终必须依据您所执行的特定产品标准（如针对电容器薄膜、绝缘薄膜等的标准）中的详细规定，它们可能对环境有更或特殊的要求。

总而言之，为获得准确可靠的50点耐压测试数据，必须将样品、电极和环境三者作为一个整体系统来严格控制，其中恒温恒湿和清洁的油介质是环境控制的。

电容器薄膜50点介电强度（击穿电压）试验仪对环境的要求极为严格。因为环境因素会显著影响薄膜的介电性能，如果控制不当，测试结果将失去准确性、重复性和可比性。

绝缘纸介电气强度试验仪性能1. ‌高压输出与调节精度‌‌输出范围‌：覆盖20kV至200kV，支持交/直流双模式输出，可满足不同绝缘材料的测试需求。‌

1.调节精度‌：采用智能调压模块和分频脉冲宽度调制技术，电压调节精度达0.5%，击穿电压判定精度≤0.8%。

2. ‌升压速率控制‌‌速率范围‌：支持10-5000V/s无极调速，通过伺服电机驱动碳刷和闭环控制实现高精度线性升压。‌调速机制‌：基于FPGA的SPWM电子升压技术，避免材料在高压脉冲下的误击穿现象。

3. ‌高温环境适应性‌‌温度范围‌：可在室温至350℃高温环境中稳定运行，部分设备支持高温油介质测试。‌热稳定性‌：采用真空浸渍工艺的高压线圈和温度补偿设计，确保高温下电压输出稳定性。

4. ‌安全保护与检测机制‌‌保护方式‌：集成反时限TVS保护、漏电流监测（1-30mA可调）及双系统互锁机制，保障测试安全。‌电流监测‌：低通滤波技术实时捕捉击穿瞬间的微电流畸变，结合谐波特征辨识材料晶格缺陷。

5. ‌数据采集与分析能力‌‌采集技术‌：多级循环采集算法与同步漏电流谐波分析，支持击穿曲线动态绘制和区域放大分析。‌软件功能‌：具备自动存储试验条件、自定义报告格式及数据导出至Excel/Word等扩展功能。

6. ‌设备兼容性‌‌材料类型‌：适配交联聚乙烯、高温陶瓷基复合材料、纳米掺杂聚合物等百余种绝缘介质。‌测试模式‌：支持击穿试验、耐压试验、阶梯试验等多种模式。电压击穿试验仪注意事项：本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离。

本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用。本公司保留对设备改进的权利，并不另行通知用户注： 其它未尽事宜请，我们将竭诚为您服务电压击穿试验仪技术指标：01、输入电压： 交流 220 V02、输出电压： 交流 0--100 KV ;直流 0—100 KV03、电器容量： 10KVA04、高压分级： 0-100KV05、升压速率：0.01-5.0kv（备注：满足标准要求并可以根据用户需求设定不同的升压速率）06、试验方式：直流试验：1、匀速升压 2、梯度升压 3、耐压试验交流试验：1、匀速升压 2、梯度升压 3、耐压试验07、试验介质：空气，试验油08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。09、仪器配备*故障报警系统 避免用户操作故障仪器发生危险。

（上位机报警和下位机报警）电压击穿试验仪、介电强度试验仪（耐压测试仪）在使用过程中的注意事项：在使用电压击穿试验仪/介电强度试验仪（耐压测试仪）进行硫化橡胶或其他绝缘材料的击穿强度测试时，需严格遵守安全规范并确保测试结果的准确性。以下是关键注意事项的详细说明：一、安全防护措施1. 高压危险防护 操作人员必须接受高压设备安全培训，熟悉设备紧急停机按钮和断电流程。 测试区域设置警示标识（如“高压危险”），禁止无关人员靠近。 设备必须可靠接地（接地电阻≤4Ω），避免漏电或静电积累。 2. 防护装置 确保试验仪配备安全联锁装置（如防护罩未闭合时自动断电）。 使用绝缘操作工具（如高压绝缘手套、绝缘垫）辅助操作。 3. 个人防护装备（PPE） 穿戴绝缘手套、护目镜及避免电弧或击穿飞溅物伤害。

二、设备设置与校准1. 电压参数设置 升压速率：根据标准（如ASTM D149）选择合适速率（通常为500 V/s或100 V/s）。

1. 初始电压：从0开始逐步升压，避免瞬间高压冲击样品。

2. 电极选择与安装 使用标准电极（如球形电极或圆柱形电极，符合IEC 60243要求）。 确保电极表面平整、清洁，无氧化或污渍（可用酒精擦拭）。

3. 校准与验证 定期校准设备（电压表、电流表精度需符合标准要求）。 使用已知击穿电压的标准样品验证设备准确性。

三、样品处理与测试条件1. 样品制备 样品厚度均匀（通常1-3 mm），无气泡、杂质或机械损伤。 表面清洁干燥（避免手汗、灰尘或油脂污染）。 2. 环境控制 温度：23±2℃，湿度：50±5% RH（参考标准要求）。 避免电磁干扰（远离大功率设备或高频信号源）。 3. 样品固定与接触 确保样品与电极紧密接触，避免空气间隙导致局部放电。 对软质橡胶样品可施加轻微压力（如1 N）保证贴合。

四、测试过程操作规范1. 逐步升压 缓慢升高电压，避免电压突变导致误判击穿点。 实时监测电流（击穿瞬间电流骤升）。 2. 击穿判定 击穿标准：电流超过设定阈值（如5 mA）或样品发生碳化、穿孔。 同一样品不同位置至少测试3次，取平均值（剔除异常值）。 3. 数据记录 记录击穿电压、样品厚度、环境条件及击穿形态（如沿面放电或贯穿击穿）。

五、测试后处理与维护1. 残余电荷释放 2. 功能设计差异对比项   介电强度测试仪             击穿电压试验仪             输出结果  自动计算介电强度（击穿电压/厚度） 通常直接显示击穿电压值        厚度要求  需精确测量样品厚度（影响结果）  厚度非必需参数（仅记录原始数据）应用场景  绝缘材料性能对比（如薄膜、橡胶）  高压设备安全测试（如电缆、套管） 附加功能  可能集成介电常数测试模块      侧重过流保护、电弧检测         3. 实际使用中的重叠仪器硬件：两者通常采用相同的高压发生器、电极系统和安全防护设计。 测试原理：均通过逐步升压直至样品击穿，差异主要在数据处理方式（是否除以厚度）。 行业习惯： 电力行业多称“击穿电压试验仪”（如变压器油测试）。 材料研发领域多称“介电强度测试仪”（如塑料、橡胶）。 4. 选择建议若需材料本征性能：选择介电强度测试仪 结果与厚度无关，便于横向对比）。 若需安全阈值验证：选择击穿电压试验仪（直接获得实际耐受电压）。 注：部分现代仪器可同时输出两种数据（如北广精仪仪器设备有限公司的BDJC系列系列），需通过软件设置切换模式。

绝缘材料电气强度试验方法 第3部分：1.2/50μs脉冲试验补充要求1  范围   本部分规定了GB/T1408.1所提到的在1.2/50μs脉冲电压应力下，对固体绝缘材料电气强度测定的补充要求。2  规范性引用文件   GB/T1408.1-2006  绝缘材料电气强度试验方法

 第1部分：工频下试验（IEC60243-1:1998）3  定义   下列定义及GB/T1408.1-2006第3章中给出的定义，均适用于本部分。

3.1  全冲击电压波   迅速升到最大值，然后迅速回落到零的非周期瞬变电压，上升时间比回落时间短。

3.2  冲击电压波的峰值   UP 电压的最大值。

3.3  冲击电压波的虚峰值   U1 从一个具有高频振荡和限制量级过冲的冲击电压波形记录中衍生的数值。

3.4  冲击电压波的虚电压起始点   O1 交点O1是一条在冲击电压波前端，通过0.3倍虚峰值和0.9倍虚峰值的直线与零电压线的交点。

3.5  冲击电压波的虚波前时间   t1 tf的1.67倍，其中tf是0.3倍与0.9倍峰值之间的时间间隔。3.6  冲击电压波的半峰值的虚时间   t2  虚电压起始点O1和当电压下降到峰值一半时与波尾交点之间的时间间隔。

4  测试的意义   除GB/T1408.1-2006第4章提供的信息之外，下述也是与脉冲电压试验有关的非常重要的信息。

4.1  高电压设备常因附近闪电冲击而遭受短暂过电压应力，特别是在变压器和开关设备用于电力传送和分配系统时。在评定电力设备的可靠性时，绝缘材料耐受暂态电压的能力显得非常重要。

4.2  由闪电造成的暂态电压可能是正极性或负极性的，此时相同电极之间的对称区域中，极性对电气强度没有影响。   然而，如果电极是不同的，极性会有明显的影响。用不对称电极测试材料，测试者又对此材料没有以往的经验和知识时，推荐对两种极性做对比试验。

4.3  标准波形是一个1.2/50μs波，峰值电压大约在1.2μs，衰减到峰值的一半大约在波形起始后50μs，这种波用来模拟一个不导致绝缘系统击穿的闪电冲击。   注：如果被测试的材料有明显的电感特性，很难甚至不可能获得一个振荡少于5%的波形，如8.2.2提到的。   然而，本部分给出的条款只是针对容性试样，复杂结构的测试，例如在复杂设备的两线圈之间进行的测试，或者类似模型的测试，应该遵照该设备的技术规范。

4.4  在多数材料的脉冲测试中，由于脉冲时间很短，介质发热（以及其他热效应）和空间电荷注入的影响被减弱。   这样，脉冲测试的值比短时间交流测试的峰电压值要高。通过脉冲电压测试和长时间耐压测试的对比，可以推断出不同测试情况下某种特定材料的失效模型。

5  电极和试样   同GB/T1408.1-2006第5章。

6  测试前的条件处理   同GB/T1408.1-2006第6章。

7  环境媒介   同GB/T1408.1-2006第7章。

8  电气设备8.1  电源   加在电极上的电压应由特殊的脉冲发生器提供，该脉冲发生器具有以下特点：8.1.1  应提供正极性或者负极性的电压选择，连接到电极的一个接头应接地。8.1.2  这个脉冲发生器应能控制并调整施加于试样上电压的波形，使之具有1.2μs±0.36μs虚波前时间t1，50μs±10μs半峰值的虚时间t2。8.1.3  脉冲发生器的电压容量和能量存储必须足够大，使得加在任意待测的试样上的冲击电压波有合适的形状，要能达到材料的击穿电压或额定电压。8.1.4  在满足8.2.2的条件下，电压的峰值即为其虚峰值。8.2  电压测量8.2.1  采取措施记录施加在试样上的电压波形，并测量电压虚峰值，虚波前时间和半值的虚时间（误差就小于5%）。8.2.2  如果电压波振荡幅值小于峰值的5%，频率大于0.5MHz，得到的将是一条平均曲线，其最大幅值是虚峰值。如果振荡的幅值过大，频率过低，这种电压波形在标准测试中是不能被接受的。

9  程序   同GB/T1408.1-2006第9章。

10  施加电压10.1  击穿试验   击穿试验应与GB/T1408.1-2006第11章一致。10.1.1  电压脉冲将应用于三个波的平均峰值电压的一系列设备。初始设备的峰值电压应该是预计击穿电压的70%左右。10.1.2  把后续设备的峰值电压相对于初始设置的峰值电压升高5%~10%，GB/T1408.1-2006的表1是适用的。10.1.3  在脉冲发生器的连续脉冲之间必须有足够的时间间隔，以便发生器充分充电，一般三倍于充电时间常数的间隔是足够的。10.1.4  连续脉冲之间必须有足够的时间间隔，以使注入的空间电荷充分逸散。对于很多材料来说，脉冲发生器的充电时间会最终覆盖这个时间，对于那些空间电荷长时间滞留的材料来说，其时间需要在详细规范中说明。   如果不知道这个时间间隔，但是认为材料有可能存在长时间的空间电荷滞留，必须做长的脉冲时间间隔的附加测试，以确定击穿电压是否有显著的差别。10.1.5  当脉冲电压施加到两个电压水平面试样不发生击穿时，这样的测量才是有效的，而击穿一般发生在第三个或者其后续的电压水平。10.1.6  电气强度应该是基于击穿前的三个脉冲波的虚峰值，击穿电压是导致击穿的下一组电压波的标称电压。10.1.7  使用不对称电极系统时，初步测试以确定哪个电极得到较低的击穿电压，如果得到明显的差距，应使用得到较低测试结果的电极。10.2  验证测试   依照GB/T1408.1-2006的11.1在测试试样上加载一组三个规定的验证电压（虚值）脉冲波，当需要进行校准时，在验证电压之前将三个峰值电压不超过验证电压峰值80%的脉冲施加到试样上。

11  击穿判断标准   同GB/T1408.1-2006的第11章，脉冲击穿电压是标称峰值电压，也是导致击穿的波形所能达到的电压值（如果材料在这之前未发生击穿）。   耐电压是击穿前的三个脉冲波形的最高标称峰值电压。

12  测量数量   同GB/T1408.1-2006的第12章。

13  测试报告13.1  全部报告   除了特别指定以外，报告应该包括下列内容：a）材料测试的完整描述，测试试样的描述和准备的方法。b）脉冲波的极性。c）电气强度中值（中间值）kV/mm，击穿电压kV（不是用于验证测试的击穿电压）。d）每个测试试样的厚度（见GB/T1408.1-2006的5.4）。e）测试中的周围媒介以及它们的特性。f）当电极系统非对称时，有极性的电极系统。g）电气强度的个别值kV/mm，击穿电压kV（不是用于验证测试的击穿电压）。h）测试过程中，空气或者试样所在的其他气体的温度、压力和湿度；当试样浸在液体中进行试验时，液体媒质的温度。i）测试前的预处理条件。j）每个测试试样的最初标称峰值电压水平。k）指出测试试样的击穿类型和位置（例如，在电极边缘），对每个测试试样，最后一组三个脉冲中的哪个脉冲导致了击穿。l）对于每个测试试样，发生击穿的点在电压波形上的位置（波前、峰值、或者波尾）。13.2  报告   当需要测试报告时，a到f和最低值、最高值为必需内容。

陶瓷电压击穿试验仪技术解析

一、核心功能与标准适配测试原理采用工频/直流双模式电压输出，通过阶梯升压法测定陶瓷材料的介电强度，典型升压速率可精确至1V/s，满足GB1408.1-2016等7项国家标准及ASTM D149国际标准关键参数电压范围：0-150kV（交直流可选）精度控制：整机误差≤2%，电流分辨率0.1μA环境要求：温度15-25℃、湿度60-70%时数据有效性最佳

二、设备结构创新立式箱体设计相比传统卧式设备节省40%实验室空间，滑轮地脚实现灵活移动安全防护系统集成高压击穿隔离技术，电弧灵敏度可调（阈值范围1-20mA）

三、测试流程示例（以陶瓷基板为例）样品准备厚度测量（如1mm样品需使用千分尺校准）电极安装：采用专用夹具确保上下电极同心度偏差＜0.5mm参数设置参数项    典型值    依据标准升压速率    2kV/s    GB1408.1-2016电流上限    5mA    DL/T 376-2010基础预加压    400V稳定30秒    设备操作规程数据采集实时绘制电压-电流曲线，自动计算击穿场强（如39.4kV/mm对应1mm样品击穿值39393V）四、典型应用场景航天材料：验证陶瓷隔热瓦在极端电压下的绝缘性能新能源领域：评估动力电池陶瓷隔膜的直流耐压特性工业质检：批量检测高压绝缘子用氧化铝陶瓷的击穿强度五、选购建议功能验证优先选择支持蓝牙无线连接（传输距离≥10米）、具备计算机双控模式的设备服务保障确认设备是否包含CNAS认证的计量溯源报告，以及软件是否支持ASTM/IEC标准自动更新注：具体技术参数需结合实验室实际需求，建议通过对比测试验证设备稳定性交直流介电强度测试仪是一种用于评估绝缘材料电气性能的专业设备，广泛应用于电力、电子、化工等领域。

以下是其主要特点和功能：核心功能‌交直流兼容‌支持工频交流（AC）和直流（DC）两种测试模式，满足不同标准要求。例如，直流模式下具备自动放电功能，保障操作安全。‌高精度控制‌输出电压范围覆盖0-100kV，部分型号可达5000V或80kV。升压速率可调（0.5kV/s-5kV/s），部分设备支持阶梯升压或瞬时升压。‌智能化操作‌采用微机控制或触摸屏界面，支持自动升压、击穿判定、数据存储及打印。多重保护机制（过流、过压、短路）和抗干扰设计。100kv电压击穿试验仪 电压击穿测试仪 介电强度转矩流变仪交直流介电强度仪 耐压测试仪 电压击穿测试仪典型应用场景‌绝缘材料测试‌：如塑料、橡胶、陶瓷、绝缘油等固体或液体介质的击穿强度检测。‌

电力设备维护‌：变压器、开关柜等高压设备的绝缘性能评估。技术参数示例项目    参数范围    备注输出电压    0-100kV（AC/DC）    部分型号分档调节精度    ±1.0%-±3%    取决于型号电极间隙    标准2.5mm（可调）    符合国际标准注意事项‌安全操作‌：需接地可靠（接地电阻≤4Ω），佩戴绝缘防护装备。‌环境要求‌：温度10℃-35℃，湿度≤75%RH。

避免电磁干扰耐压测量技术要点解析一、核心测试原理‌基本方法‌通过施加高于工作电压的交流/直流高压（通常为2倍工作电压+1000V）持续规定时间，监测漏电流是否超过预设阈值来判断绝缘性能。测试电压范围覆盖0-100kV，漏电流检测精度达0-200mA。‌仪器构成‌耐压测试仪由程控电源模块、信号采集调理模块和计算机控制系统组成，支持手动/定时/远程三种测试模式。关键组件包括高压发生器、TVS瞬间抑制防护电路及多级循环电压采集系统。二、测试流程规范‌参数设置‌测试类型    电压波形    典型升压速率    判定标准交流耐压    工频50Hz    0.1-5kV/s    漏电流≤5mA直流耐压    平滑直流    2000V/s    电流波动≤1μA操作步骤预处理：清洁并干燥被测品，测量初始绝缘电阻空升试验：不接负载升压至目标值校准仪表正式测试：匀速升压至规定值，保持1分钟后阶梯降压三、安全防护措施‌设备要求‌：必须配备门联锁断电功能，放电时间≤50ms，测试间隔≥3分钟‌人员防护‌：操作时需穿戴绝缘装备，设置漏电流双重报警（声光+自动断电）四、应用场景差异‌电力设备‌变压器绕组测试采用交流耐压（AC 30kV/1min），需配合油浸环境模拟实际工况。‌电子元件‌电容器介质层验证使用直流耐压（DC 10kV），采用半球形电极（R=1mm）减少边缘效应介电强度试验仪（耐压测试仪）的量程选择直接影响测试的准确性、安全性和设备保护。

绝缘纸介电气强度试验仪量程判断主要依据以下关键参数和测试需求，操作人员需综合考虑：一、核心量程参数1.测试电压范围 (Output Voltage Range)  依据：测试标准（如IEC、UL、GB）规定的电压值或用户自定义的测试电压。  选择原则：  所选仪器的最大输出电压必须 ≥ 测试所需最高电压（如5kV、10kV、20kV）。  留出20%~30%余量（例如测试要求10kV，建议选择量程≥12kV的仪器）。  2.电流量程 (Current Range)  依据：  击穿判断阈值（跳闸电流，如0.5mA~100mA）  样品的泄漏电流（正常未击穿时的电流值）  选择原则：  仪器电流量程需 覆盖泄漏电流 + 击穿阈值。

绝缘纸介电气强度试验仪 典型量程分级：  低电流型：0~5mA（适用于薄膜、陶瓷等低漏电流材料）  标准型：0~20mA（通用电子器件、线缆绝缘）  高电流型：0~100mA 或更高（大尺寸绝缘件、潮湿环境样品）

 二、量程判断步骤1.确定测试标准要求查阅产品对应的安全标准（如IEC 606011 医疗设备、GB/T 1408 固体绝缘材料），明确：  ✅ 测试电压值（如交流3kV 或直流6kV）  ✅ 跳闸电流阈值（如1mA、5mA）  2.评估样品特性| 样品类型       | 泄漏电流范围      | 推荐电流量程       |      | 薄膜/薄层绝缘      | 几μA ~ 0.1mA        | 0~5mA                |   | PCB/电子元件       | 0.1mA ~ 2mA         | 0~20mA               || 高压线缆/大型绝缘件 | 1mA ~ 20mA          | 0~50mA 或 0~100mA    |   | 潮湿环境样品       | 可能达数十mA         | ≥0~100mA             |3.匹配仪器量程能力电压量程：仪器最大电压 ≥ 测试电压 × 1.2（余量）  电流量程：  最小分辨率 ≤ 泄漏电流的1/10（确保精度）  上限值 ≥ 跳闸阈值的2倍（避免击穿时超量程损坏）  4.特殊场景考虑直流测试：直流泄漏电流通常远低于交流，可选更小电流量程（如0~5mA）。  容性负载：大容量样品（如长电缆）充电瞬间电流大，需选峰值电流承受能力高的仪器。

 三、操作示例案例：测试电机绕组绝缘（标准：IEC 60245）  要求：  交流电压：2.5kV  跳闸电流：5mA  泄漏电流：正常值约0.3~1mA  量程选择：  电压：选0~5kV量程（满足2.5kV × 1.2=3kV）  电流：  最小分辨率需≤0.1mA（如仪器精度0.01mA）  上限选0~20mA（覆盖泄漏电流且跳闸阈值5mA在量程内）

四、错误量程的风险| 错误操作                     | 后果                         | 电压量程不足          | 无法达到测试电压，测试无效            || 电流量程过小          | 正常泄漏电流即超量程，误判击穿        || 电流量程过大          | 小电流击穿未被检测（漏判）            || 未预留余量            | 击穿时过载损坏仪器或采样电路          |五、智能量程管理（现代仪器功能）1.自动量程切换：  仪器根据负载特性自动选择最佳电压/电流档位（需提前设定保护阈值）。  2.预扫描模式：  先施加低压测量泄漏电流，再自动匹配正式测试量程。  3.过载保护：  超量程时自动切断输出并报警（如电流＞量程120%触发保护）。  总结：量程选择口诀> 电压看标准，电流看漏电；  > 阈值要覆盖，余量留充分；  > 精度需匹配，安全是根本。实际操作中务必参考仪器说明书并进行空载校准，确保量程设置与测试需求精准匹配！

耐电压测试仪的检定方法

就计量器具而言，要重点控制其首次检定、后续检定和使用中检验，对耐电压测试仪也是一样的，对于上述三种不同的控制阶段，有不同的检定项目，如上节表3-4-1所示。外观及通电检查 外观主要检查测试仪的基本信息、安全标识、接地措施。包括：面板、机壳或铭牌上应包含以下的主要标志和符号：产品的名称及型号、制造厂名称或商标、标志及制造许可证编号、制造日期、出厂编号、准确度等级、额定输出电压及标称容量；

测试仪高压输出端必须有明显的高压输出标志及其他必要的标志（如安全使用规则），低端不接地的测试仪必须有明确的标志；耐电压测试仪外壳上必须有明确的接地端钮。绝缘电阻测量 耐电压测试仪是检验各类低压电器、绝缘材料等抗电性能的设备，因此它本身应能承受一定绝缘电阻及绝缘强度试验。经过多次试验及各方面资料和意见，高压输出端和电源输入端对机壳的绝缘电阻分别规定为100MΩ和50MΩ。 使用2500V/2500MΩ的绝缘电阻表，测量高压输出端子与机壳之间的绝缘电阻，绝缘电阻不小于100MΩ。

使用1000V/1000MΩ的绝缘电阻表，测量电源输入线（相中线连接到一起）与机壳之间的绝缘电阻，绝缘电阻不小于50MΩ。工频耐压试验 用符合规程要求的耐电压测试仪，对被检耐电压测试仪进行工频耐压试验。 标准耐电压测试仪击穿报警电流置5mA，高压输出端分别接于被检测试仪的电源输入与外壳和高压输出与外壳之间（若被检测试仪外部有一端与机壳连接时，试验前必须先断开，具有保护接地的耐电压测试仪免检）。按规定施加电压，持续时间1分钟，应无击穿与飞弧现象。 这里的“外部有一端”是指高压输出的低端。有的测试仪低端在外面或内部与机壳连接，因此，测量高压输出端与外壳之产是的绝缘电阻和工频耐压强度时，应断开后进行绝缘电阻测量和工频耐压试验。“具有保护接地的耐电压测试仪免检”。

所谓保护接地就是测试仪的机壳与接地端钮和电源的地线连接在一起，这时，如果高压输出的低端与机壳连接即低端接地，则不需进行绝缘电阻测量和工频耐压试验。输出电压的检定检定方法 输出电压、击穿电流和时间是耐电压测试仪的三项主要性能指标，当然也是计量时的主要检定项目。

前文对上述各项指标均给出了明确的要求，本节仅对具体的检定方法加以讨论： “输出电压的检定”主要指要考查耐电压测试仪的“输出电压的误差”，检定方法如下： 对于耐电压测试仪的每一个输出电压量程均应检定，最高量程为全检量程，其他量程选点检测；

设各量程满度值为Um，选择检测点的方法如下： 全检量程：在（40~100）%Um范围内，均匀选取检定点（或最近刻度点），且不少于四点； 其他量程：取40%Um、70%Um和100%Um三点（或最近刻度点）进行检测。 数字式耐电压测试仪电压示值的相对误差表达式为： 式中：Ux——被检测试仪的读数值（显示值），kV； Um——被检测试仪所检量程的满度值，kV； a——与读数值有关的误差系数； b——与满度值有关的误差系数，b=0.1a。 假设耐电压测试仪准确度等级为5级，只有一个5kV的量程，按国标和其他规范、规程要求进行0.6kV和1.5kV点的耐电压试验。

对数字式测试仪，相对测量误差限如下： 0.6kV点的测量相对误差为： 1.5kV点的测量相对误差为： 5kV点的测量相对误差为： 由此看出，对于数字式测试仪，用5kV量程去测量0.6kV点和1.5kV点带来了较大的误差。 指针式耐电压测试仪一般应使被测量的值不小于仪表测量上限的三分之二。指针式测试仪的测量相对误差为： 式中：Δχ——被测量的变化量，kV； χ——被测量的值，kV； χn——仪表的满刻度指示值，kV。 即仪表的测量误差限不大于引用误差的1.5倍。 指针式耐电压测试仪带来的相对测量误差限如下： 0.6kV点的测量相对误差限为： 1.5kV点的测量相对误差限为： 由此看出，用准确度等级5级，只有一个5kV的量程的测试仪测量0.6kV点和1.5kV点带来的误差太大，不能满足需求。因此，根据高压的测量特点，定义40%及以上各测量点。

如输出电压测量范围是5kV或10kV，其内部应将量程细化，保证整个量程每一点均在最大允许误差以内，检定时只检40%及以上各测量点，足以覆盖所使用的测量点。 全检量程和其他量程检定点的选择，一方面是保证体现耐电压测试仪的准确度等级，合理覆盖其整个测量范围；另一方面也是考虑到数字式和模拟式测试仪误差表达的一致性。 规程规定的检定点不可能完全符合对电器产品、绝缘材料的所有实验点，只要能保证将耐电压测试仪准确度等级的测量范围覆盖过来就可以了。

一、500VA高压测试的需求   近几年，欧盟开始对售往欧洲共同体的大多数电气产品实行安规测试要求。设立这些安规测试标准的目的除了是为了保护消费者使用产品与生产人员制造产品的安全；另外一个目的则是就产品安全提供一套可被所有欧盟成员国所接受的安规标准。   此外，制造商需要在安全测试中进行的耐压测试，大部分依据IEC、EN和UL标准。这些参考标准规范中在一起标准的相关条文提及输出功率需达500VA的耐压测试器。

二、500VA耐电压测试仪   耐压测试仪的VA额定值是指其输出功率，用耐压测试器的最高电压乘以其最大输出电流得出，即为：5000V×100mA。在一些安规标准明确要求输出500VA耐压测试仪或要求耐压测试仪的跳脱电流必须为1mA而短路电流至少要达到200mA，且要求输出电压的误差在±3%以内。

但有些安规标准上则有些例外，例如UL471商业用冰箱和冷冻机标准（Standard for Commercial Refrigerators and Freezers）和UL484房间空调器安全标准（Room Air conditioners）的要求有提及当高电压测试设备可具体的指出测试电压在测试期间可以维持，那500VA或更大容量的变压器可以不需要。   在经常要求500VA额定值的高压测试应用情况中，必须向高电容性负载（Capacitive Load）施加交流高电压测试。当电容性的被测件上施加交流测试电压（ACW）可产生电容性漏电流，这会给高压测试器测量的总漏电流造成显著影响；电容性漏电流往往远大于电阻漏电流，这样的测试就会需要500VA或更高容量的高电压测试设备；其原因为测量电流总合是容性漏电流和阻性漏电流的向量和（It=Ir+jIc），图3-6-1中被测量设备的电阻性电流（Ir）为1mA，电容性电流（Ic）为10mA，二者向量和总电流（It）为10.05mA。常见产生大容性漏电流的被测设备包括大电机、长电缆线和带大容性滤波设备等。

冲击耐电压测量 试验时施加非周期性瞬态电压，它通常迅速上升至峰值然后较缓慢地降到零。冲击耐压测试通常用于绕组匝间绝缘测试。直流耐电压测量 直流耐压测试同绝缘电阻测试相类似，只不过测试时所施加的电压值可能要更高，并以漏电流的形式表示测试结果。大多被测设备因具有较大的绝缘电阻，故其绝缘部分含有杂散的分布电容。在直流测试时，当被测设备上的杂散分布电容被充电后，只剩下流过被测件的实际漏电流，故直流耐压测试能够准确地测试实际漏电流。 直流测试只是单一极性的测试，若被测设备工作于交流电源环境，则直流测试就不能较真实的模拟实际使用情况。

又因交流测试的波峰值是表头示值的1.414倍，是直流测试无法达到的，故一般进行的直流耐压测试数值较高。交流耐电压测量 由于大多数电气产品采用交流电源供电，为了更真实地模拟被测设备在实际使用中的情况，对于电气产品普遍采用交流耐压测试。 根据被测设备的工作状态，交流耐压测试又分为冷耐压测试和热耐压（工作温度下的电气强度）测试。冷耐电压测试 冷耐压测试时的接线方法与绝缘电阻测试相同-被测设备处于非工作状态，其电源开关置于接通位置，在电源进线与可触及的金属外壳之间施加测试电压，所施加电压的数值，依据绝缘的类型和产品标准确定。

例如，GB4706.1-2005中规定，一般对于基本绝缘，所施加的测试电压（1250~1500）V AC，双重绝缘（基本绝缘+附加绝缘）所施加的测试电压为2500V AC，加强绝缘所施加的测试电压为3750V AC。热耐电压（工作温度下的电气强度）测试 所谓热耐压测试，就是对处于工作状态下的被测设备进行耐压测试，标准要求隔离变压器次级绕组（具有中心抽头），对于电热器具，应能提供1.15倍的额定输入功率，对于电动器具，应能提供1.06倍的额定电压。

由于内部电路具有过零启动、电源变换等功能，可以将电源的干扰、负载的变化等影响降低到最低限度。而传统的采用自耦调压方式的耐压测试仪，因其内部电路无电源变换功能，故应注意消除由于电源或负载变化而引起的测量误差。热耐电压测试中应注意的问题 应使隔离变压器的电压调整率尽量小，以消除对被测设备供电电压变化而造成的测量误差。最好的隔离变压器初级接入可调电源，以保证对被测设备提供准确的输入电压。

电压击穿试验仪电极应用于的材料尺寸：

一、电极尺寸的核心作用‌电场分布控制‌：电极直径直接影响测试时电场的均匀性与边缘效应，较小的电极（如7.5mm）更适合薄膜、薄涂层等小尺寸样品的局部击穿测试，而较大电极（如16mm）用于块体材料或标准样片测试。电极尺寸需匹配样品厚度及测试面积，避免因尺寸不兼容导致电场失真或结果误差。‌

标准兼容性‌：7.5mm电极常见于部分国际标准（如ASTM D149）中的特定材料测试，而16mm可能用于非标或定制化试验场景。主流标准（如GB1408.1）更常用 ‌6mm、25mm、75mm‌ 三种电极规格，分别对应不同样品类型（如6mm用于精密薄膜）。

二、典型电极规格对照‌电极直径适用场景‌标准依据‌6mm超薄薄膜、漆膜等高精度材料GB1408.15‌7.5mm‌    特殊涂层、小型绝缘部件（非标应用）    行业定制‌16mm‌    块状塑料、橡胶等中型样品（非标应用）    企业协议25mm/75mm    常规固体绝缘材料（标准测试）    GB1408

三、选型关键原则‌适配测试标准‌：优先选择标准规定的电极尺寸（如25mm/75mm），若标准未明确则根据样品尺寸选择最接近规格35。‌样品特性匹配‌：薄膜/涂层（厚度≤0.1mm）建议使用6mm或7.5mm电极以减少边缘放电58；块状材料（厚度>1mm）适用16mm及以上电极。

综上，16mm和7.5mm电极属于非标或特殊应用配置，需根据实际样品尺寸及测试协议选择；若无明确要求，应优先选用标准规格（6mm/25mm/75mm）以确保结果可比性。介电强度试验仪（耐压测试仪）的量程选择直接影响测试的准确性、安全性和设备保护。量程判断主要依据以下关键参数和测试需求，操作人员需综合考虑：核心量程参数测试电压范围 (Output Voltage Range)  依据：测试标准（如IEC、UL、GB）规定的电压值或用户自定义的测试电压。

选择原则：  所选仪器的最大输出电压必须 ≥ 测试所需最高电压（如5kV、10kV、20kV）。  留出20%~30%余量（例如测试要求10kV，建议选择量程≥12kV的仪器）。  电流量程 (Current Range)  依据：  击穿判断阈值（跳闸电流，如0.5mA~100mA）  样品的泄漏电流（正常未击穿时的电流值）  选择原则：  仪器电流量程需 覆盖泄漏电流 + 击穿阈值。  典型量程分级：  低电流型：0~5mA（适用于薄膜、陶瓷等低漏电流材料）  标准型：0~20mA（通用电子器件、线缆绝缘）  高电流型：0~100mA 或更高（大尺寸绝缘件、潮湿环境样品）  量程判断步骤确定测试标准要求查阅产品对应的安全标准（如IEC 606011 医疗设备、GB/T 1408 固体绝缘材料），明确：  ✅ 测试电压值（如交流3kV 或直流6kV）  ✅ 跳闸电流阈值（如1mA、5mA）  评估样品特性| 样品类型       | 泄漏电流范围      | 推荐电流量程       |      | 薄膜/薄层绝缘      | 几μA ~ 0.1mA        | 0~5mA                |   | PCB/电子元件       | 0.1mA ~ 2mA         | 0~20mA               || 高压线缆/大型绝缘件 | 1mA ~ 20mA          | 0~50mA 或 0~100mA    |   | 潮湿环境样品       | 可能达数十mA         | ≥0~100mA             |匹配仪器量程能力电压量程：仪器最大电压 ≥ 测试电压 × 1.2（余量）  电流量程：  最小分辨率 ≤ 泄漏电流的1/10（确保精度）  上限值 ≥ 跳闸阈值的2倍（避免击穿时超量程损坏）  特殊场景考虑直流测试：直流泄漏电流通常远低于交流，可选更小电流量程（如0~5mA）。  容性负载：大容量样品（如长电缆）充电瞬间电流大，需选峰值电流承受能力高的仪器。

操作示例案例：测试电机绕组绝缘（标准：IEC 60245）  要求：  交流电压：2.5kV  跳闸电流：5mA  泄漏电流：正常值约0.3~1mA  量程选择：  电压：选0~5kV量程（满足2.5kV × 1.2=3kV）  电流：  最小分辨率需≤0.1mA（如仪器精度0.01mA）  上限选0~20mA（覆盖泄漏电流且跳闸阈值5mA在量程内）  错误量程的风险| 错误操作                     | 后果                         | 电压量程不足          | 无法达到测试电压，测试无效            || 电流量程过小          | 正常泄漏电流即超量程，误判击穿        || 电流量程过大          | 小电流击穿未被检测（漏判）            || 未预留余量            | 击穿时过载损坏仪器或采样电路          |智能量程管理（现代仪器功能）自动量程切换：  仪器根据负载特性自动选择最佳电压/电流档位（需提前设定保护阈值）。  预扫描模式：  先施加低压测量泄漏电流，再自动匹配正式测试量程。  过载保护：  超量程时自动切断输出并报警（如电流＞量程120%触发保护）。

总结：量程选择口诀> 电压看标准，电流看漏电；  > 阈值要覆盖，余量留充分；  > 精度需匹配，安全是根本。实际操作中务必参考仪器说明书并进行空载校准，确保量程设置与测试需求精准匹配！

击穿电压检测仪（又称电压击穿试验仪）是用于测定固体绝缘材料电气强度的专用设备，主要功能包括测量工频/直流电压下的击穿强度和耐压时间。以下是综合技术要点：

一、核心功能‌测试对象‌：适用于塑料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等固体绝缘材料‌测试模式‌：匀速升压、阶梯升压、耐压试验三种模式支持交流（0-100kV）和直流（0-100kV）电压输出‌数据管理‌：动态绘制试验曲线，支持数据存储、EXCEL导出及报告自定义二、技术参数项目    典型指标    来源输入电压    AC 220V    输出电压范围    AC/DC 0-100kV（最高150kV机型）    电器容量    5-10kVA    升压速率    0.1-5kV/s可调（7档可选）    精度    ≤±2%

三、安全防护‌多重保护‌：过流/漏电/短路保护、试验箱门互锁断电、直流放电报警‌结构设计‌：高压电极距箱壁≥250mm（50kV机型），确保操作安全‌环境适应‌：支持空气和浸油双介质测试

四、符合标准国内标准：GB1408、GB/T1695、GB/T3333等国际标准：ASTM D149、IEC60243-1

五、典型配置‌硬件‌：高压发生器、试验电极、计算机控制系统‌软件‌：Windows操作界面、用户权限管理、蓝牙数据传输如需具体型号参数或采购信息，可参考化工仪器网或百度百科的相关条目。

击穿打压检测仪 在材料电气性能检测中的应用击穿电压检测仪（电压击穿试验仪）在材料电气性能检测中发挥着关键作用，其应用主要体现在以下方面：

一、核心检测功能‌绝缘强度评估‌通过施加工频/直流高压，测定固体绝缘材料（塑料、橡胶、陶瓷等）的击穿电压值（kV/mm），揭示材料在电场作用下的绝缘极限。典型测试模式：匀速升压（0.1-5kV/s可调）、阶梯升压、耐压试验（0-4小时）支持空气/浸油双介质环境测试，模拟不同工况‌多物理场耦合分析‌新型设备可同步施加温度场、机械应力场，模拟材料在复杂环境（如高压电缆运行工况）下的）下的如何选择 击穿打压检测仪 检测方案击穿电压检测仪选型与检测方案设计指南一、核心选型要素‌电压范围选择‌常规材料（塑料/橡胶）选择20-50kV机型，高压绝缘体（陶瓷/云母）需100-150kV机型，特殊需求可扩展至200kV以上输出模式需兼容交流（工频）和直流电压，满足GB1408与ASTM D149双标准测试需求‌精度与防护技术‌优先选择电压电流精度≤1.5%的机型，采用TVS瞬间抑制防护技术避免电弧浪涌损坏控制系统推荐多级循环电压采集技术，解决击穿瞬间压降法导致的测量偏差问题‌升压模式配置‌基础需求：匀速升压（0.1-5kV/s可调）、耐压试验（最长4小时）进阶需求：阶梯升压模式（每级停留1min），用于研究材料耐压累积效应

二、检测方案设计要点‌样品制备规范‌厚度均匀性偏差≤±2%（如1mm样品需控制在0.98-1.02mm）电极处理：半球形电极（R=3mm）用于薄膜，平板电极（50cm²）用于块材，接触面粗糙度Ra≤0.8μm‌参数设置逻辑‌材料类型    升压速率    终止条件    环境要求热固性塑料    2kV/s    电流阈值5mA    23±2℃, RH50±5%    薄膜材料    0.5kV/s    电弧持续≥1s    防尘环境    高温测试    2000V/s    结合灼穿孔洞形态判断    油槽温度±5℃    ‌特殊场景适配‌高温测试：需配备油槽加热系统，温度控制精度±5℃（如200℃测试需实际达到197-203℃）浸油介质测试：选择耐油电极材料，泄漏电流阈值设置为≤5μA

三、校准与验证‌校准周期‌：常规6个月，高强度使用（日均＞8小时）缩短至3个月‌关键指标‌：电压误差≤±1.5%，电极间距误差±0.1mm，空载泄漏电流＜5μA

四、典型配置方案‌基础实验室‌：50kV机型+计算机控制+三色警示灯（满足GB/T1695标准）‌研发中心‌：100kV机型+高温油槽+双模判断机制（电压/电流双判据）

击穿电压检测仪在电力电子领域的典型应用案例

一、电力设备绝缘评估‌变压器绝缘纸测试‌通过工频电压击穿试验（0.1-5kV/s升压速率）测定绝缘纸的击穿强度，确保其耐受电网运行电压（典型值≥30kV/mm）。采用平板电极（直径25mm）与油浸环境模拟实际工况，数据误差控制在±1.5%以内。‌高压电缆护套检测‌对交联聚乙烯（XLPE）电缆护套进行阶梯升压测试（每级2kV，停留1分钟），评估长期耐压性能，击穿电流阈值设定为5mA以保护样品。需配合环境箱实现-40℃~150℃温度循环测试。

二、电子元器件质量控制‌电容器介质层验证‌使用直流击穿模式（0-10kV）检测陶瓷电容器介质的微观缺陷，通过高频采样（1000次/秒）捕捉击穿瞬间的电压跌落曲线。电极采用半球形设计（R=1mm）以减少边缘放电干扰。‌功率模块封装材料筛选‌对IGBT模块的硅凝胶封装材料进行耐压测试，设定终止条件为泄漏电流≥10μA或出现可视电弧，确保模块在600V工作电压下的可靠性。

三、特殊场景应用‌新能源车高压线束检测‌模拟汽车振动环境下的绝缘性能变化，采用动态击穿测试系统（集成机械振动台），测试频率范围0-200Hz，同步监测局部放电信号。‌航天器绝缘组件认证‌在真空环境下（≤10⁻³Pa）进行脉冲电压击穿试验，验证航天电缆在宇宙射线辐照后的绝缘退化特性。需使用特殊电极材料避免真空电弧。

四、技术规范与安全‌标准依据‌：电力电子领域测试需同时满足GB1408.1（工频）与IEC 60243-1（直流）标准‌防护措施‌：测试时必须启用门联锁断电功能，

两次试验间隔≥3分钟以释放残余电荷高压设备绝缘性能检测方法体系

一、非破坏性测试（特性试验）‌绝缘电阻测量使用兆欧表施加100-5000V直流电压，测量泄漏电流推算电阻值，新装设备绝缘电阻应≥1000MΩ极化指数（R10min/R1min）判断绝缘受潮情况，电机绕组要求≥2.0‌介质损耗角测试‌通过Tanδ值评估绝缘劣化程度，35kV变压器绕组tanδ应≤0.8%（20℃时）采用西林电桥法或数字式介质损耗测试仪，频率范围40-70Hz

二、破坏性测试（耐压试验）‌工频耐压试验施加45-55Hz正弦波电压（2倍额定电压+1000V），持续时间1分钟，泄漏电流阈值≤5mA油浸式变压器试验需配合油槽，温度控制精度±5℃‌直流耐压试验‌适用于电缆等容性设备，脉动系数需＜3%，典型测试电压为55kV（35kV电缆）分阶段升压（每级0.25倍试验电压），观察泄漏电流突变点‌冲击电压试验‌类型    波形参数    适用场景    判定标准雷电冲击    1.2/50μs    模拟雷击过电压    无贯穿性放电操作冲击    250/2500μs    开关操作过电压    波形畸变＜10%

三、专项检测技术‌局部放电检测高频电流法（30-300kHz）与超声波法（40-200kHz）联合定位放电点GIS设备要求局部放电量≤5pC（110kV系统）‌环境适应性测试湿耐受试验：模拟降雨条件，淋雨强度1-1.5mm/min污秽试验：涂覆等值盐密0.1mg/cm²的悬浮液四、测试标准与安全规范‌电压修正‌：海拔每升高100米，试验电压提高1%（参照GB311.1）‌安全距离‌：35kV测试时人员需保持≥3米距离，穿戴5000V级防护装备‌周期要求‌：新投运设备3个月内需复测，运行中变压器每年1次耐压试验
