地线简介
河北金能电力科技股份有限公司(以下简称金能电力)是集研制、出产、供应、效劳于一体的电力工用具厂商。金能厂区占地上积120余亩，公司现有职工180人，专业资质技能人员32人，公司技能力量雄厚，检测手法完全，其产品质量在全国同行业中口碑杰出。公司特设新产品开发区，以商场为导向，不断研制开发新产品，先进的技能装备，足够的开展资金，专业的开发水平，完善的人才储藏，牢靠的质量保证来满意社会不同层次的需求。金能电力以“争做高压电力工用具效劳专家”为开展方针，产品质量在全国同行业中口碑杰出。
　　公司首要产品类别：电力东西、安全用具、电力机具、绝缘东西、金具电器、电缆附件、五金劳保等。
　　地线是在电体系或电子设备中，接大地、接外壳或接参阅电位为零的导线。一般电器上，地线接在外壳上，以防电器因内部绝缘损坏外壳带电而引起的触电事端。地线是接地装置的简称。地线又分为作业接地和安全性接地。为避免人们在运用家电及作业等电子设备时发作触电事端而采纳的维护接地， 就是一种安全性接地护线。
　　地线的符号是E（Earth Wire）;可分为供电地线、电路地线两种。按我国现行标准，GB2681中第三条依导线色彩标志电路时，一般应该是相线—A相黄色，B相绿色，C相赤色。零线—淡蓝色，地线是黄绿相间，如果是三孔插座，左面是零线，中间（上面）是地线，右边是前方。

　　地线分类
　　地线是接地装置的简称。地线又分为作业接地和安全性接地。为避免人们在运用家电及作业等电子设备时发作触电事端而采纳的维护接地， 就是一种安全性接地护线。安全性接地一般包含是防雷击接地和防电磁辐射接地。
　　作业接地
　　作业接地是把金属导体铜块埋在土壤里， 再把它的一点用导线引出地上， 用它完结回路使设备到达功能要求的接地线。地线要求接地电阻≤4 Ω。如六七十年代乡村家家户户运用的播送有一根地线， 并且在接地处要常常用水淋湿。
　　安全性接地
　　用电规程规则维护接地电阻应≤4 Ω， 而人体的电阻一般大于2000Ω， 依据欧姆定律， 绝缘损坏时经过人体的电流仅为总电流的1/500，进而起到维护效果。家用电器和作业设备的金属外壳都设有接地线， 如其绝缘损坏外壳带电， 则电流沿着装置的接地线泄入大地， 以到达安全的意图， 不然会给人身安全构成损害。
　　防雷击接地为避免在雷雨时节， 巨大建筑物、各类通讯体系以及架于建筑物上的各种天线和其它一些设备被雷击，需加装避雷针，然后用导线将其引到装置的防雷击接地体系。
　　别的，还有防电磁辐射接地。在一些重要部分为避免电磁搅扰，对电子设备加装屏蔽网，装置的屏蔽网要接入相应的接地体系，并要求接地电阻≤4Ω。

　　接地线简介
　　接地线就是直接衔接地球的线，也能够称为安全回道路，风险时它就把高压直接转嫁给地球，算是一根生命线。
　　电器中，接地线就是接在电气设备外壳等部位及时的将因各种原因发生的不安全的电荷或许漏电电流导出的线路。

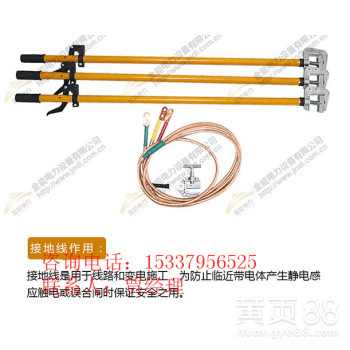

　　（1）高压接地线效果： 高压接地线是用于线路和变电施工，为避免接近带电体发生静电感应触电或误合闸时保证安全之用。

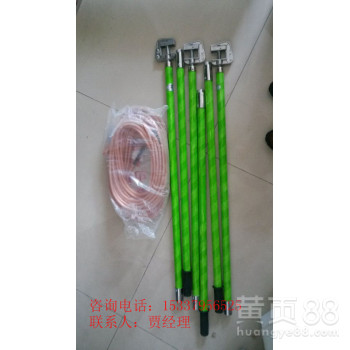

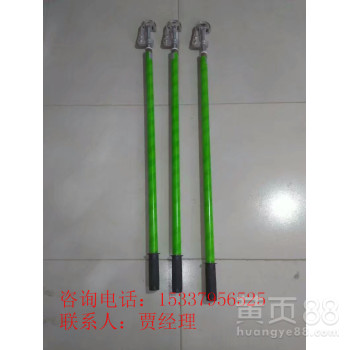

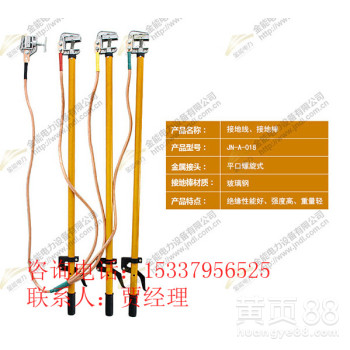

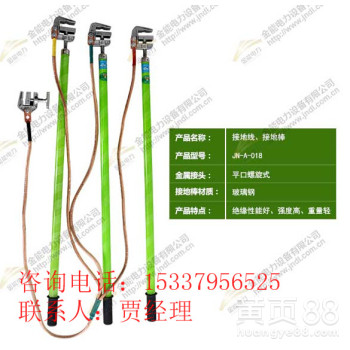

　　（2）高压接地线结构： 携带型高压接地线由绝缘操作杆、导线夹、短道路、接地线、接地端子、汇流夹、接地夹。
　　（3）高压接地线制造工艺：制造工艺优秀-- 导线夹、接地夹是选用优质铝合金压铸成形；操作棒选用环氧树脂五颜六色管，绝缘功能好，强度高、重量轻、色彩鲜明、表面润滑；接地软铜线选用多股优质软铜线绞合而成，并外覆柔软、耐高温的通明绝缘护层，能够避免运用中对接地铜线的磨损，铜线到达疲惫度测验需求，保证作业人员在操作中的安全。
　　（4）接地线规格：按部颁规则，接地线有必要是 25mm 2 以上裸铜软线制成。
　　接地线的效果：
　　接电线的效果是将电气设备或电柜电箱等带电设备金属外壳导电部分，和大地衔接构成等电位体。这样即便电气设备外壳因意外漏电，也会由于电流经过接电线流向大地，和大地电势相同，所以人站在地上接触电箱电柜和电气设备外壳不会有电压加在人体上。
　　接地线的电阻很小，当电流从电箱外壳经过接电线流向大地的时分，线路的压降很小，就是说电箱外壳和大地之间的电压很低，能够忽略不计，所以人体接触电箱外壳，即便有电压加在人体上，由于电压很低，经过人体的电流要远远小所以人体触电的电流（一般15mA），人体不会触电。

　　接地线的办法和标准：
　　（一）笔直接地极的原料为角钢、钢管或圆钢。角钢厚度不该小于 4 mm ，钢管壁厚不该小于 3.5 mm ， 圆钢直径不该小于 18 mm 。 笔直接地极的长度宜为 2500mm 。　　水平接地线的原料为扁钢或圆钢。扁钢截面不该小于 100 m m 2，其厚度不该小于 4 mm ，圆钢直径不该小于 10 mm 。 水平接地线的 长度为 10m 。　　在腐蚀性较强的土壤中，应对笔直接地极和水平接地线采纳热镀锌等防腐办法或加大其截面。（石家庄科锐电气有限责任公司）
　　（二）笔直接地极的距离宜为 5m。
　　（三）水平接地线在土壤中的埋设深度不该小于 0.8m。接地装置应远离由于砖窑、烟道等高温影响使土壤电阻率升高的当地
　　（四）在高土壤电阻率区域，下降防直击雷接地装置的接地电阻宜选用下列办法：
　　1 、选用多支线外引接地装置，外引长度不该大于有用长度。
　　2 、接地体埋于较深的低电阻率土壤中。
　　3 、选用降阻剂。
　　4 、换土。
　   （五）防直击雷的接地体距建筑物出入口或人行道不该小于 3m 。当小于3m 时应采纳下列办法之一：
　　1 、水平接地线部分深埋不该小于 1m ；
　　2 、水平接地线部分应包绝缘物，可选用 50 — 80 mm厚的沥青层；
　　3 、选用沥青碎石地上或在接地装置上面敷设 50 — 80 mm厚的沥青层，其宽度应超越接地体 2m 。
　　怎么埋设地线？接地线埋设深度是多少？
　　水平接地材料埋设于冻土层以下，由于土结冻时分它的电阻率会直线上升，一般考虑冻土层0.8m厚（依据当地状况），笔直接地材料笔直埋入水平接地材料以下。尽管接地体埋设有许多要求，可是其中有一种办法能够满意小范围内的接地要求。
　　办法如下：找一块天然土壤地上，整理掉地表杂土显露土壤层，向下挖一个2米见方的作业坑， 规范要求，接地体埋设应距地表 0.8米以下。依据各地土壤导电率不同可适当加深 。取一条1米左右的角铁或相似的铁器，将头部磨尖笔直打入地下。留出2厘米左右用来焊接接地端子。然后制造一段30厘米左右的镀锌扁铁，钻好接线端子装置孔再与接地体做牢靠焊接。其焊接面积不得小于10平方毫米，下一步就是铲除焊渣并对焊接口做防腐处理。最终把接地母线与镀锌扁铁按要求做好牢靠衔接后回填土并夯实。一条最简略的接地线就出炉了。
