等离子喷涂专用粉末Stellite6钴基合金粉末 金属粉末 合金耐磨粉

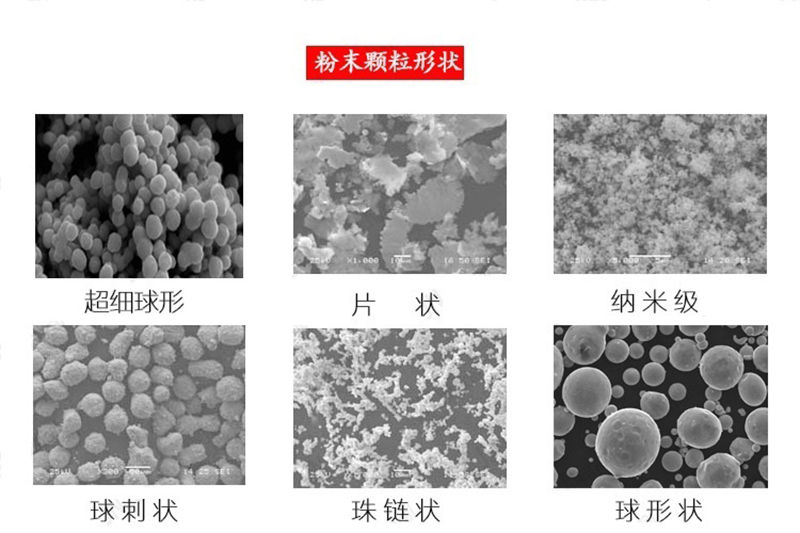

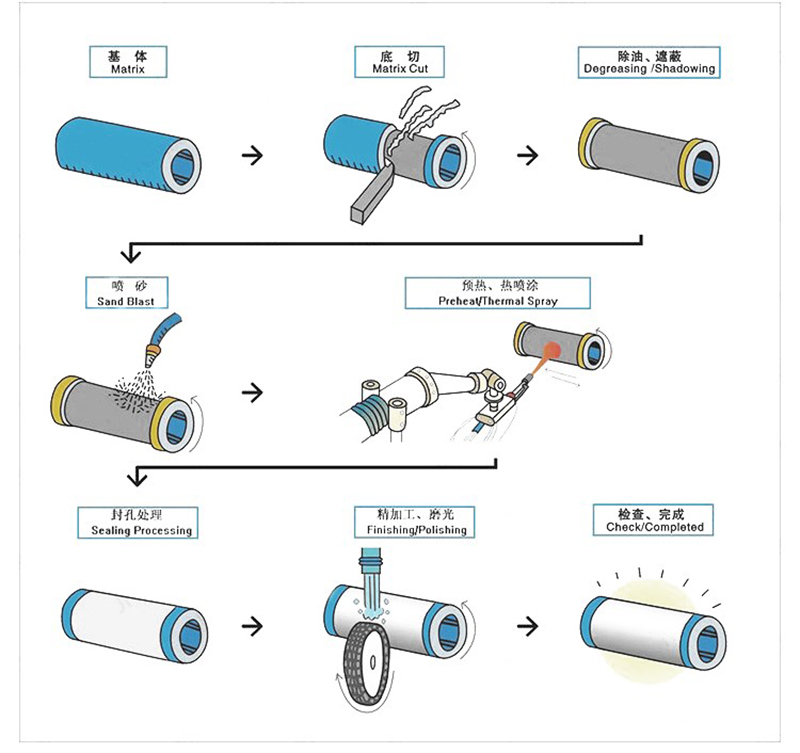

型号相当于规格(μm)特性简述主要用途物理性能应用工艺

Co1Stellite1

-150/+53
-200/+73
-73/+45

合金中碳和钨含量高，抗磨粒磨损性能极优，具有耐热，耐蚀高红硬性等优良性能，但冲击强度差，开裂倾向敏感。应用于耐磨料磨损及固状料冲刷磨损场合。螺旋推进器,泵阀座等。①HRC50-57
②熔点1265℃
③流动性17s/50g
④松装密度4.7g/cm3等离子堆焊Co2Stellite6

-150/+53
-200/+90
-75/+25

在Srellire合金系列中应用较为广泛一种。韧性较好，在800℃以下温度范围内具有优良的耐蚀、耐高温、抗冲击等综合性。

气门进排气阀、阀座、闸板阀阀板。

①HRC38-42
②熔点1280℃
③流动性18s/50g
④松装密度4.7g/cm3

等离子堆焊

Co2FStellite6-106/+45
-200/+90为适用焊加入B、Si元素的Stelllite6改型的粉末，其性能与上述相同。气门、阀门、阀座等密封面堆焊。①HRC40-44
②熔点1180℃
③流动性16s/50g
④松装密度4.7g/cm3等离子堆焊


Co3Stellite12-150/+53
-200/+90该合金含钨高，故基体硬度高，耐磨料磨损性能较强，在800℃高温下焊层仍具有良好的耐蚀、耐磨、耐热性能。

阀门密封面，纸张塑料等刀刃口的预保护，排气阀。

①HRC47-50
②熔点1300℃
③流动性18s/50g
④松装密度4.7g/cm3

等离子堆焊　

Co3F同上-150/+53
-200/+90
-106/+45为适宜，在上述合金中添加了B和Si以改善合金工艺性，焊层各项性能与上述基本一致。高温高压阀门、阀座气门等。①HRC47-53
②熔点1180℃
③流动性16s/50g
④松装密度4.7g/cm3等离子堆焊


Co4Stellite20-200/+90
-150/+53碳、钨含量高其堆焊层具有较强磨粒磨损性和耐蚀性，俣冲击性差。

阀座，旋转密封环，高温热轧辊堆焊。

①HRC51-56
②熔点1280℃
③流动性18s/50g
④松装密度4.7g/cm3

等离子堆焊

Co4F同上-106/+45
-200/+90
-150/+53为适宜喷焊工艺，在Co4材料中加入B和Si以改善自熔性。阀门，密封环①HRC51-57
②熔点1100℃
③流动性16s/50g
④松装密度4.8g/cm3等离子堆焊


Co5Stellite157-150/+53
-106/+45Co5为钴基自熔性合金粉具有耐热，耐蚀、耐冲击的综合性能。由于钴417℃时产生晶形转变，生成应力，故在喷焊时基体须预热500℃防止裂纹。

应用于600℃-800℃耐高温，抗氧化，耐燃气腐蚀等机械零件。

①HRC50-53
②熔点1120℃
③流动性16s/50g
④松装密度4.7g/cm3

等离子堆焊


Co6StelliteF-150/+53
-200/+90它是在Stellite合金中加入较多Ni，钴基粉，从而改善了抗高温腐蚀性能，高温红硬性，耐磨损和抗氧化性。内燃机气阀，高温高压阀门。①HRC39-42
②熔点1200℃
③流动性17s/50g
④松装密度4.6g/cm3等离子堆焊

Co7Stellite8-150/+53
-200/+90Co7是低碳合金以铝镍等元素强化基体。室温硬度低具有良好的耐高温腐蚀，耐热冲击，且有高温强度和较好的延展性。

涡轮叶片，黄铜铸模和挤压模。

①HRC30-35
②熔点1300℃
③流动性18s/50g
④松装密度4.5g/cm3

等离子堆焊

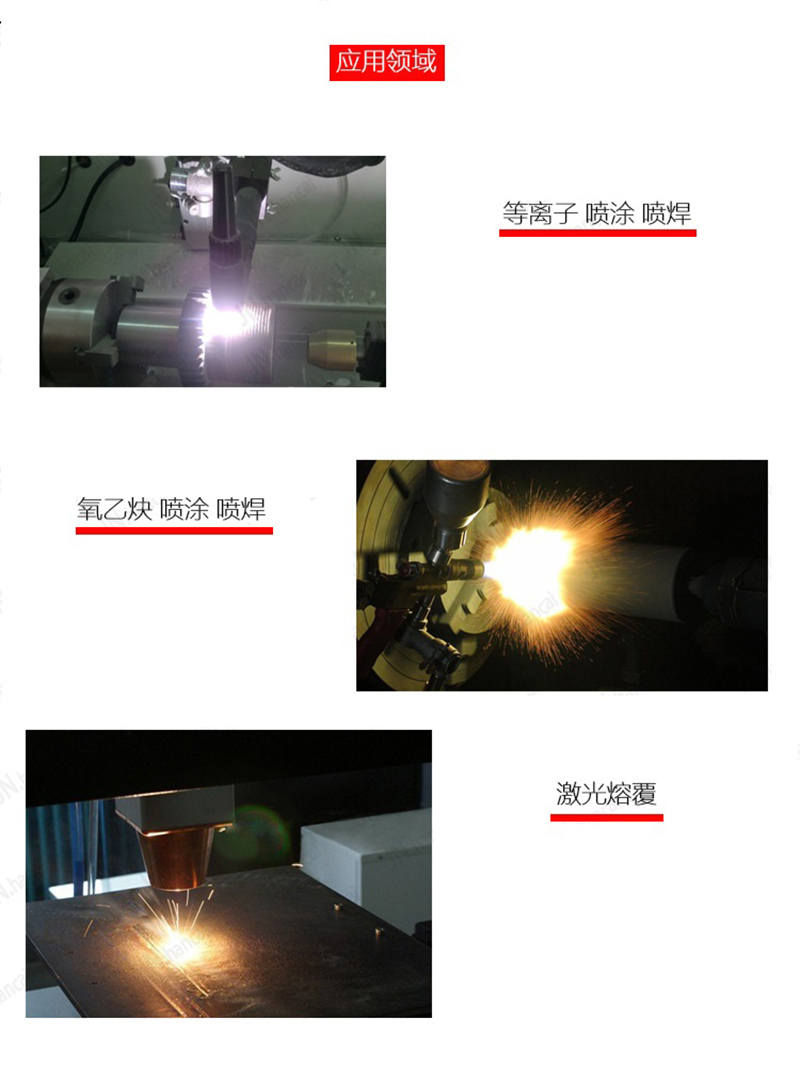

激光熔接;

Co8Stellite158-150/+53
-200/+90
-106/+45Co8为钴基自熔性合金粉，具有耐热、耐磨、耐蚀等综合性能。高温耐磨，耐腐蚀，耐冷热交变的冲击场合。①HRC40-45
②熔点1140℃
③流动性17s/50g
④松装密度4.6g/cm3等离子堆焊


Co9Stellite21-150/+53
-200/+90以钼强化的低碳CoCr合金具有极其良好的耐高温腐蚀，耐冲击性能，且有高温强度和延展性。。

阀门，水轮机叶片及铸模堆焊层。

①HRC27-30
②熔点1280℃
③流动性17s/50g
④松装密度4.6g/cm3

等离子堆焊

Co10Stellite31-150/+53
-200/+90Co10是代碳加镍Co-Cr-W合金抗热疲劳，抗高温腐蚀性能优异。适用于喷气发动机高温湿工件。①HRC31
②熔点1350℃
③流动性18s/50g
④松装密度4.5g/cm3等离子堆焊

Co92AA -106/+45
-200/+90
-150/+53Co92AA是在Co-Cr-W基上加入铁、镍、硼的自熔合金，具高磨损性和抗冲击性。

各种破碎锤头

①HRC46-50
②熔点1100℃
③流动性16s/50g
④松装密度4.6g/cm3

等离子堆焊
