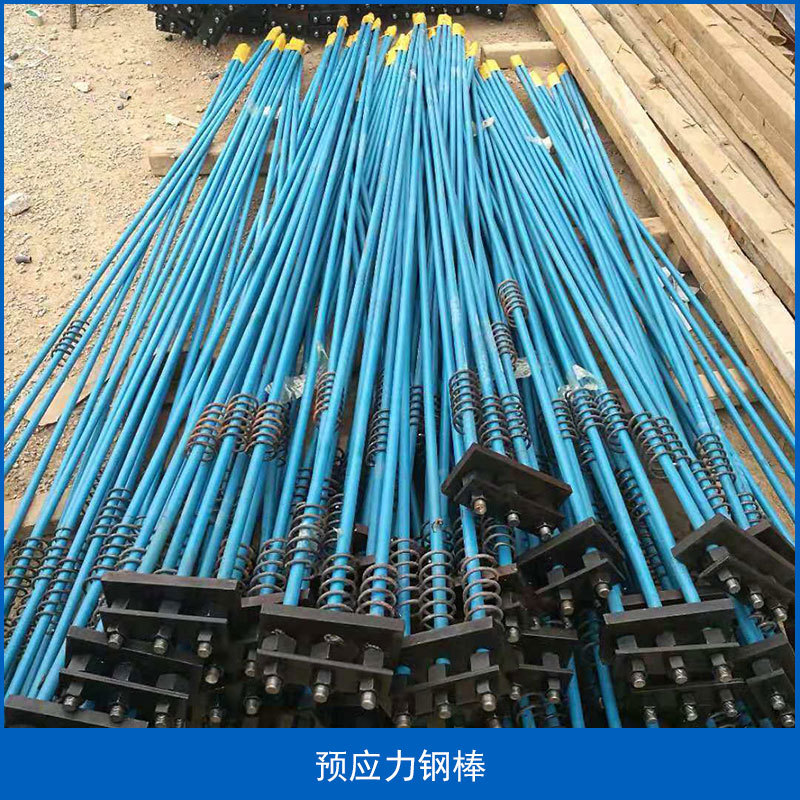

有粘结预应力钢棒。 1.预应力混凝土钢棒螺纹锚具组件包括预应力混凝土用钢棒、预应力混凝土钢棒螺纹锚具及预埋件组件。
预应力混凝土用钢棒是一种采用中低碳合金钢热轧盘条，通过冷拔消除材料表面缺陷、控制尺寸误差；通过清洁热处理的工艺改变微观来提高其强度和韧性，具有良好的综合机械性能；根据施工方法分为有粘结预应力混凝土用钢棒和无粘结预应力混凝土用钢棒。
预应力混凝土钢棒螺纹锚具是由锚垫板和锚固螺母组成。
预埋件组件是由预埋件和螺旋筋组成。
产品主要应用于混凝土构件中短距离施加应力，比如T梁横向连接、连续梁腹板竖向预应力、斜拉索主塔环向预应力、桥梁加固等中短距离预应力筋。
2. 预应力混凝土钢棒螺纹锚具标记由产品代号、有粘结或无粘结、预应力混凝土用钢棒直径及根数组成。示例： 3根直径为16 的无粘结预应力混凝土钢棒螺纹锚具，标记为PSU16- 3。
产品的设计原理及结构形式
预应力混凝土钢棒螺纹锚具组件的设计原理
预先通过组件给混凝土构件施加压拉应力，使之处于预加的应力状态，这种状态能够部分或全部抵消使用载荷下产生在构件上的拉应力，从而使预应力构件在承载时不开裂、或推迟开裂、或减小裂缝的开展宽度和速度，提高构件的抗裂度和刚度。无粘结预应力混凝土钢棒螺纹锚具组件。
3. 表1 预应力混凝土用钢棒性能指标
序号 检验项目 单位 性能指标
1 抗拉强度Rm MPa ≥1420
2 规定非比例延伸强度Rp0.2 MPa ≥1280
3 断后伸长率（A=8d） % ≥7.0
4 弹性模量 GPa 200±10
5 弯曲性能 / 弯曲160°~180°无裂纹
6 松弛性能（初始应力为70%Rm） % ≤2.0
7 疲劳性能（E） 次 2x10^6 次脉动负荷后不断裂
预应力钢棒原材料为中低碳合金钢，通过冷拔调质工艺得到金相组织为回火索氏体。回火索氏体与索氏体相比较，其析出的碳化物呈球状弥散地分布于基体中，故回火索氏体具有更好的综合机械性能，其延伸率达到7%以上，一般可以做到10%。钢棒采用的调质工艺强度，比精轧螺纹钢筋高，比钢绞线低，延伸率优于前两者。延伸率的提高使其比钢绞线及精轧螺纹钢筋有更强的抗震吸
能性。
预应力混凝土钢棒螺纹锚具组件在混凝土结构短距离的锚固中，解决了现有精轧螺纹钢锚自身强度低，通过增大其截面尺寸以达到锚固载荷要求；也解决了钢绞线夹片回缩量大；造成应力损失大的缺点。
预应力钢棒施工工艺流程及操作要点
2.1 工艺流程
??（1）安装梁或板模板；
??（2）在模板上放出预应力钢棒的位置线；
??（3）下部非无预应力钢棒铺放、绑扎；
??（4）安装管线预留、预埋；
??（5）安装预应力钢棒张拉端模板；
??（6）铺放预应力钢棒；
??（7）修补破损的护套；
??（8）铺放上部非预应力筋；
??（9）隐蔽工程检查验收；
??（10）混凝土浇灌及养护；
??（11）松动穴模、拆除侧模、将穴模内部清理干净穴模内部清理干净；
??（12）张拉预应力钢棒；
??（13）切除多余无粘结预应力钢棒；
??（14）安装封端罩、端部封闭。
??2.2 施工准备
??（1）做好预应力钢棒及锚具的检验、试验；
??（2）根据设计要求确定预应力钢棒的长度及根数；
??（3）计算出每根预应力筋的张拉值及伸长值；
??（4）检验同条件养护试块的强度是否达到设计强度的75%以上；
??（5）检测好各种机具、设备，标定好仪表的油压表读数与千斤顶荷载；
??（6）张拉前测量好无粘结预应力钢棒的外露长度。
