软磁合金1J22国标1J22精密合金

软磁合金1J22国标1J22精密合金

国外相同牌号对照表

俄罗斯美国英国法国日本

50KΦSupermendur
Hiperco 50PermendurAFK502SME SMEV

化学成分

CMnSiPSCuNiCoVFe

不大于（≤）

0.040.300.300.0200.0200.200.5049.0-51.00.80-1.80Balance

物理性能

密度（g/cm3）电阻率
（μΩ•m）居里点
（℃）剩磁
（T）屈服强度
（MPa）抗拉强度
（Mpa）延伸率
（%）弹性模量
Ksi磁致伸缩系数

8.200.409801.451280134013x10360x10-6

磁性能

成品种类在不同磁场强度（A/m）时的磁感应强度/T矫顽力Hc/（A/m）

B400B800B1600B2400B4000B8000

不小于不大于

冷轧带1.61.82.02.12.152.2128

丝材，锻（轧）材.........2.052.152.2144

物理性能/平均线膨胀系数（10-6/°C）

温度膨胀系数

68°F20°C-6/°F10-6/°C

3922005.289.5

7524005.6110.1

11126005.8310.5

14728006.2811.3

热处理制度

1J22热处理制度 冷轧带材试样：随炉升温到850～900℃，保温3～6h,，以50℃/h速度冷却到750℃，再以180～240℃/h速度冷却至300℃出炉，退火介质为露点不高于-40℃的氢气。

锻坯所取试样：随炉升温到1100℃±20℃，保温3～6h，以50～100℃/h速度冷却到850℃，保温3h，然后以30℃/h速度冷却到700℃，再以200℃/h速度冷却至300℃出炉，退火介质为露点不高于-40℃的氢气。

用于要求在较低磁场下具有较高磁感应强度、较低矫顽力、较高矩形比的材料：随炉升温到850℃±10℃，保温4h，以50℃/h速度冷却到750℃，保温3h,然后以200℃/h速度冷却到300℃出炉，在保温(750℃)开始加1240～1600A/m直流磁场，退火介质为露点不高于-40℃的氢气。

供货形式

形式规格/mm交货状态

棒材8.0-30.0热轧

30.0-180.0热锻

板材3.5-30.0热轧

30.0-40.0热锻

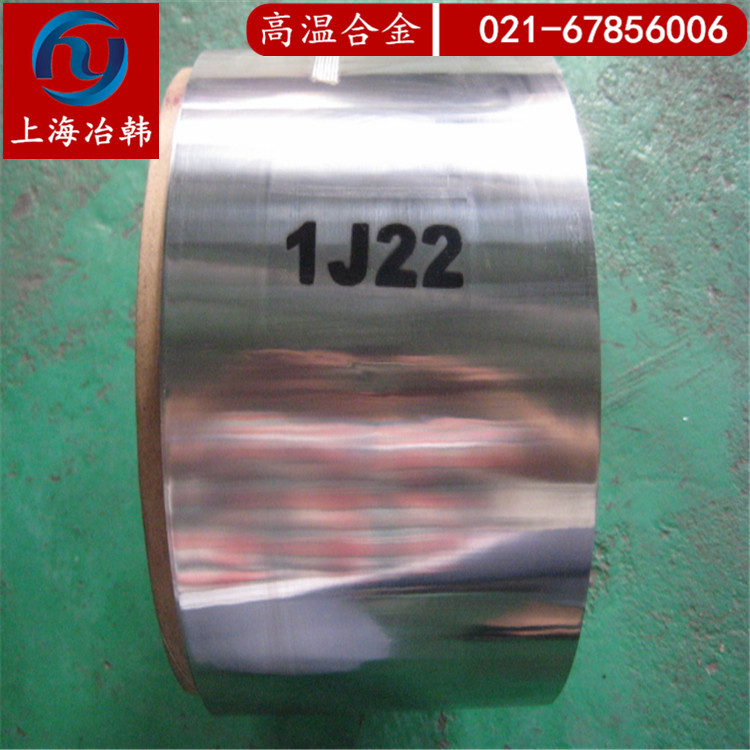

带材0.05-1.0冷轧
