水平式除雾器系列
产品构成
该除雾器效率高，强度大，且价格经济。可单级或多级布置，标准叶板间距为20mm-35mm，水平式除雾器即可用于新建项目上，也可作为技造项目替代旧除雾器，利用原支撑结构对吸收塔进行升级改造。
产品构成
脱硫系统中的除雾器通常由两部分组成，即除雾器本体及冲洗系统。除雾器本体由除雾器叶片、卡具、夹具、支架等按一定的机构形成组装而成。其作用是捕集烟气中液滴及少量的粉尘，减少烟气带水，防止风机振动。
除雾器布置形式通常有：水平型、垂直型、屋脊型、菱形型、组合型等。一般流速较高的场合采用屋脊型、菱形组合型布置，吸收塔出口水平段烟道上采用垂直型布置。
除雾器冲洗系统主要由喷嘴、冲洗泵、管路、阀门、压力仪表及电气控制部分组成。其作用是定期冲洗由除雾器叶片捕集的液滴、粉尘，保持叶片表面清洁（有些情况下起保持叶片表面的潮湿的作用），防止叶片结垢和堵塞，维持系统正常运行。
水平式除雾器系列
主要性能设计参数
除雾器效率≥99%
除雾器本体压力降≥35Pa，≤150Pa（洁净状态）
临界流速：5.5m/s
除雾器布置形式：按照用户要求或根据工况条件确定。
除雾器叶片材质：改性增强型聚BINGXI（改性PP）
除雾器叶片形状：正弦波型、下沉式正弦带勾式波型、对称式折板型等
除雾器叶片间距：20～35mm
除雾器冲洗喷嘴形式：压力型实心锥
除雾器冲洗喷嘴扩散角：90°～110°
冲洗喷嘴距除雾器断面垂直距离：≤700mm
冲洗方式：一级除雾器采用双面冲洗，二级除雾器即可采用单面也可采用双面冲洗
冲洗覆盖率：150%～200%
冲洗强度：根据工况条件确定
冲洗周期：根据工况条件确定
叶片选型
形式
除雾面积
除雾效率
冲洗效果
带水负荷
布置位置
两通道正弦波形
一般
较高
好
小
粗除雾层，精除雾层

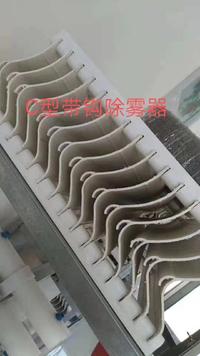

两通道正弦带勾
一般
高
不好
大
精除雾层
两通道对称式折板
一般
一般
好
小
粗除雾层，精除雾层
三通道折板
大
最高
不好
小
精除雾层
