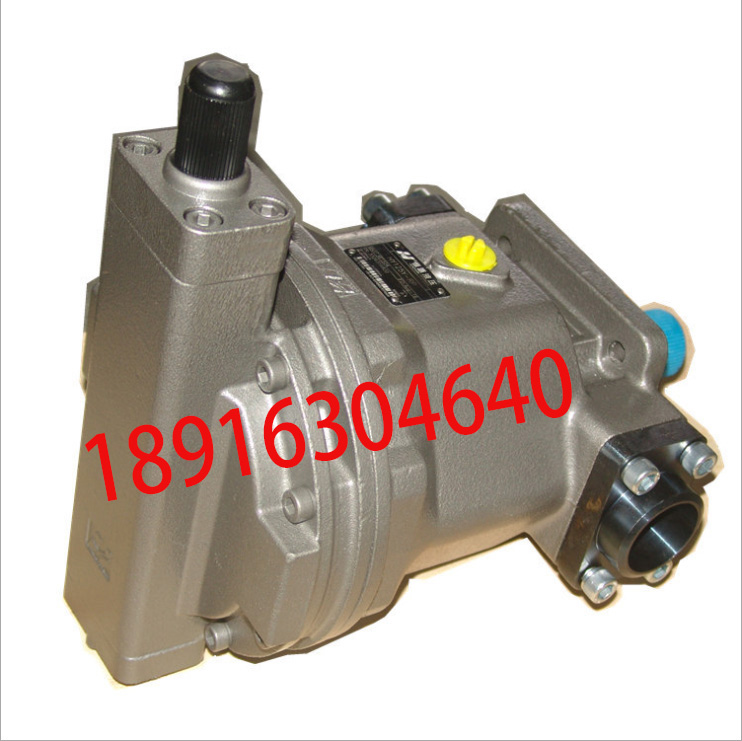

HY32Y-RP柱塞泵

产品介绍：

  HY型轴向柱塞泵，是采用配油盘配油、缸体旋转的轴向柱塞泵。由于滑靴和变量头之间、配油盘和缸体之间采用了液压静力平衡结构，因而其他类型的泵相比较，它具有结果简单、体积小、效率高、寿命长、重量轻、自吸能力强等优点。适用于机床、锻压、冶金、工程、矿山等机械及其他液压传动系统中。该泵只需要换马达配油盘亦可作液压马达使用 。

  液压泵是向液压系统提供一定流量和压力的油液的动力元件， 它是每个液压系统中不可缺少的核心元件， 合理的选择液压泵对于降低液压系统的能耗、 提高系统的效率、降低噪声、 改善工作性能和保证系统的可靠工作都十分重要。 本次设计对轴向柱塞泵进行了分析， 主要分析了轴向柱塞泵的分类， 对其中的结构，如柱塞的结构型式、 滑靴结构型式、 配油盘结构型式等也进行了分析和设计， 还包括它们的受力分析与计算

  HY柱塞泵分为两种有代表性的结构形式的轴向柱塞泵和径向柱塞泵；由于径向柱塞泵属于一种新型的技术含量比较高的泵，随着国产化的不断加快，径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分；径向柱塞泵是活塞或柱塞的往复运动方向与驱动轴垂直的柱塞泵。径向柱塞泵工作原理:驱动扭矩由驱动轴 通过十字联轴器 传递给星形的液压缸体转子，定子不受其它横向作用力。转子装在配流轴上。位于转子中的径向布置的柱塞，通过静压平衡的滑靴紧贴着偏心行程定子。柱塞与滑靴球铰相连，并通过卡簧锁定。二个保持环将滑靴卡在行程定子上。泵转动时，它依靠离心力和液压力压在定于内表面上。当转子转动时，由于定于的偏心作用，柱塞将作往复运动，它的行程为定于偏心距的2倍。定子的偏心距可由泵体上的径向位置相对的两个柱塞来调节。油液的进出通过泵体和配流轴上的流道，并由配流轴上吸油口控制，泵体内产生的液压力被静压平衡的表面所吸收。摩擦副的静压平衡采取了过平衡压力补偿方法，形成了开环控制。支承驱动轴的轴承只起支承作用，不受其他外力的作用。液压系统中:轴向柱塞泵是利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。由于柱塞泵的柱塞和柱塞孔都是圆形零件，加工时可以达到很高的精度配合;

  特点

1.用于开式回路的斜盘式结构轴向柱塞泵。

2.连续工作压力可达315bar,瞬时zui高工作压力可达400bar。

3.流量与驱动转速和排量成正比,并可通过调节斜盘倾角实现无极变量。

4.有恒压、恒功率等多种控制方式,且控制响应速度快。

5.低噪音、高效率、高可靠性、长寿命。

6.体积小、功率密度高。

7.优良的吸油性能。

8.可供SAE标准法

HY10Y-RP柱塞泵    HY107Y-RP柱塞泵    HY10M-RP(LP)柱塞泵    HY107M-RP(LP)柱塞泵
HY16Y-RP柱塞泵    HY125Y-RP柱塞泵    HY16M-RP(LP)柱塞泵    HY125M-RP(LP)柱塞泵
HY25Y-RP柱塞泵    HY140Y-RP柱塞泵    HY25M-RP(LP)柱塞泵    HY140M-RP(LP)柱塞泵
HY32Y-RP柱塞泵    HY160Y-RP柱塞泵    HY32M-RP(LP)柱塞泵    HY160M-RP(LP)柱塞泵
HY40Y-RP柱塞泵    HY180Y-RP柱塞泵    HY40M-RP(LP)柱塞泵    HY180M-RP(LP)柱塞泵
HY55Y-RP柱塞泵    HY200Y-RP柱塞泵    HY55M-RP(LP)柱塞泵    HY200M-RP(LP)柱塞泵
HY63Y-RP柱塞泵    HY225Y-RP柱塞泵    HY63M-RP(LP)柱塞泵    HY225M-RP(LP)柱塞泵
HY80Y-RP柱塞泵    HY250Y-RP柱塞泵    HY80M-RP(LP)柱塞泵    HY250M-RP(LP)柱塞泵
HY95Y-RP柱塞泵    HY280Y-RP柱塞泵    HY95M-RP(LP)柱塞泵    HY280M-RP(LP)柱塞泵
HY100Y-RP柱塞泵    HY300Y-RP柱塞泵    HY100M-RP(LP)柱塞泵    HY300M-RP(LP)柱塞泵
