| 类型 | RX24-5 | 品牌 | 其他 |
| 材料 | 合金 | 品种 | 其他 |
| 加工定制 | 否 | 功能 | 通用 |
| 标称阻值 | 0.01～1K | 温度系数 | PTC |
| 答应差错 | ±5％ | 频率特性 | 中频 |
| 营销方法 | 供应商供应 | 外形 | 圆柱形 |
| 产品性质 | 热销 | 制作工艺 | 普通线绕 |
| 功率特性 | 大功率 | 额定功率 | 5W |
| 其他规格 | 默许规格 |
■ 产品特色

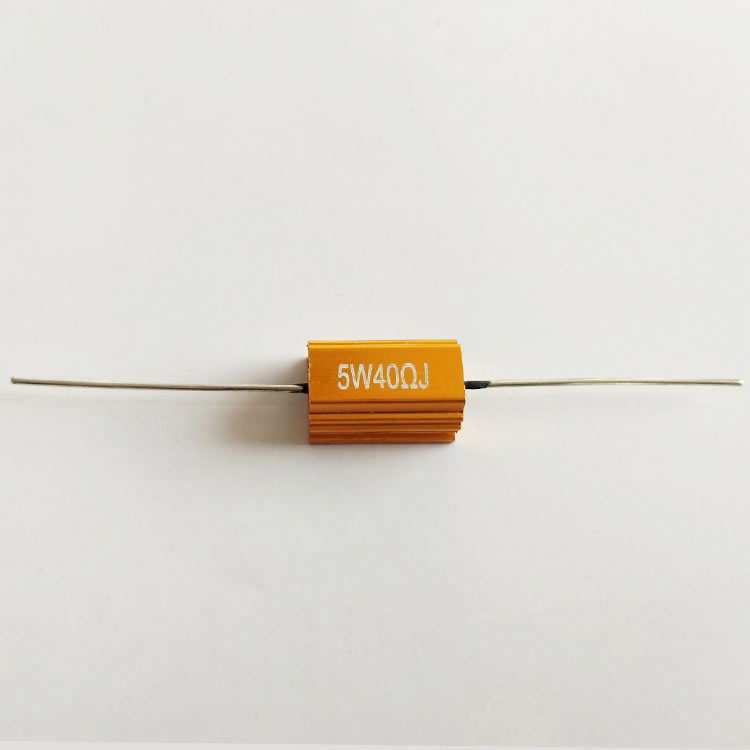

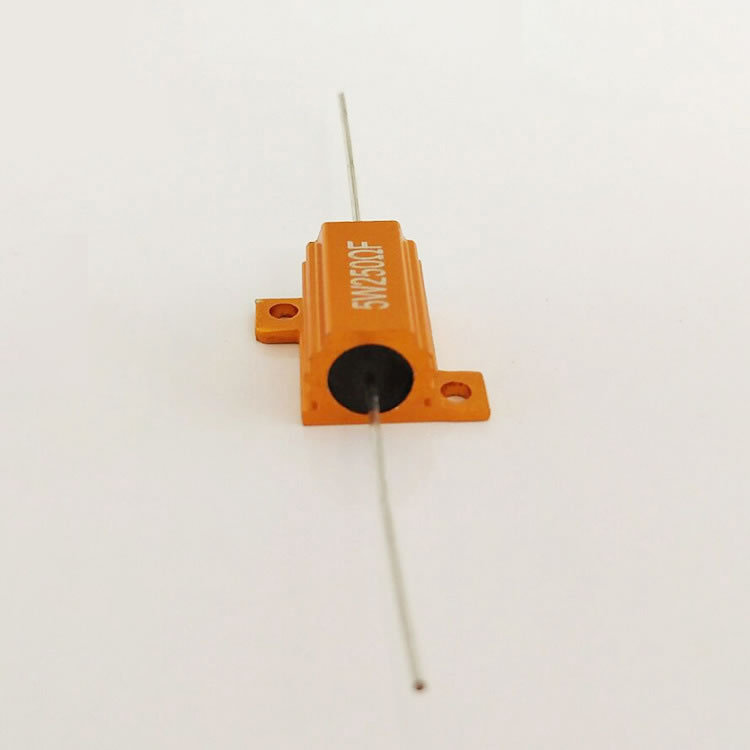

金**铝壳电阻叫做金属铝壳电阻、 无感铝壳电阻、黄金铝壳电阻、LED铝壳电阻、**铝壳电阻等。外壳选用铝合金制作,表面具有散热沟 槽，具有体积小，功率大，耐高溫，过载能力强，耐气候性、高精度、高安稳、强构架特性，有利于机械维护，装置便利。
黄金铝壳电阻因为精度小，温度系数安稳，也是电流感测电阻，标准低电感电阻，高精密电阻器最理想的挑选。
黄金铝壳电阻应用于轿车LED灯职业时，可为客户配套焊接高温线和不同类型及色彩夹套。
1、中心电阻芯部件选用绝缘耐高温陶瓷棒 作为电阻骨架，选用高档优质合金丝均匀绕
制，外加金属铝外壳，以高绝缘不燃性电子浆料或硅铜模压工艺进行灌封，使金属铝外壳与电阻中心部件紧密结合成一个坚实安定的实体，不受外界空气
、振荡和尘埃影响，具有很高的安定性和热传导性。
2、铝外壳选用优质工业型6063铝材，并通过表面高温阳极处理，以到达更好的外观和更好的散热作用 。
3、引出端依据客户需求选用螺杆式或带孔端片或焊接高温导线，便利客户恣意衔接 。
■ 规格尺度和技术指标
◆ 规格尺度尺度单位：mm
类型 | 25℃下额 | 外形尺度(mm) | 分量(g) | |||||||||||
电阻体(±1) | 标准散热板(铝) | |||||||||||||
L1 | L2 | L3 | W1 | W2 | W3 | H1 | H2 | D1 | D2 | 表面积 | 厚度 | |||
RX24 | 5 | 15 | 11 | 10 | 12 | 16 | 8 | 4.4 | 8 | 1.5 | 2.2 | 415 | 1 | 3 |
*补白 分量仅供参考。
◆ 技术指标
类型 | 25℃下额定功率(W) | 阻值规模(Ω) | 差错(%) | 温度系数(PPM) | 耐电压 | |
带散热板 | 不带散热板 | |||||
RX24 | 5 | 3 | 0.01～1K | ±5，±1 | ±250，±100，±50 | 1000 |
*补白 a、黄金铝壳电阻需配套标准散热基板运用，且散热基板需大于规格尺度中的表面积。
■ 额定功率递减图
■ 表面温度上升图（带散热基板）
■ 客户选型 例如：RX24 50W 0.1Ω ±5% ,类型：RX24-50-0R1J；低电感，在类型中参加字母N，例如： N RX24-50-0R1J
RX24 | 50 | 0R1 | J | ||
代码 | 额定功率 | 阻值 | 精度 | 温度系数 | 引出端 |
RX24系列 RXG24系列 | 05=5W 10=10W 25=25W 100=100W 300=300W | 0R1=0.1Ω 0R22=0.22Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | B=±200PPM K=±100PPM Y=±50PPM | B=铁帽或螺丝 D=铜线 |
■ 电阻运用主张
◆电阻在运用电路中最好留1.5倍的功率余量，如电路中电压100V，电流0.01A，核算功率：P=100*0.01=1W，这时候电阻不能运用1W的，核算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
◆电阻在运用过程中不能超过电阻的运用电压，例如电阻1/4W 10K的运用电压为：V= 20.25*10000 =50V，不是4.0中的250V。或许1/4W 1M ，核算V= 20.25*1000000 =500V，此刻的运用电压为4.0中的250V，而不是核算得到的500V，取两者中的较小值。
◆电阻运用需配套相应的散热板，不然功率会达不到相应的要求。
