| 类型 | JFY-811 | 额外电压 | 220V |
| 品牌 | 其他品牌 | 加工定制 | 是 |
| 外形尺寸 | 44*70*98mm | 功耗 | 50W |
| 额外电流 | 100A | 产品认证 | CE ROHS |
| 类型价格 | 698 |
JFY-811运用阐明书
一、 产品概述
本产品是一款智能型电动机归纳维护器，是传统热继电器的晋级换代产品。该产品选用数字处理技能，高亮度LED显现，经过内置的电流互感器检测电动机的三相负载电流，能够显现三相电流并依据电流判别是否存在过载、欠载、缺相、三相电流不平衡等毛病。当发作上述毛病时，内部继电器触点断开，堵截电动机电源。
二、 首要功用
l 电流显现
l 过载维护
l 欠载维护
l 缺相维护
l 三相不平衡维护
l 主动康复
l 毛病电流确定
l 内置时刻继电器功用
三、 首要技能指标
指 标 | 型 号 | 单位 |
JFY-811 | ||
额外电流设定规模 | 1～1000 | A |
电流量程 | 1000 | A |
电流丈量精度 | ±1% | - |
电源电压 | AC 220V | V |
触点容量 | 3A/440VAC（纯阻性负载） | - |
四、 操作攻略
l 检查A、B、C三相电流

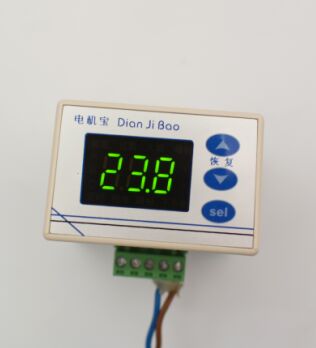

正常作业时显现的是三相均匀电流，按“Sel”键能够切换显现A、B、C三相电流。发作过载、欠载、缺相、三相不平衡等毛病时显现电流闪耀，表明这是确定在发作毛病那一刻的电流（这时电动机已断电，实践电流为0）。
l 电动机额外电流值设置（整定电流）
长按“Sel”键2秒，显现“设定”，用“5”或“6”键改动设定值（按住“5”或“6”键不放可连发），设置好后按“Sel”键退出设置状况。
l 告警（维护）状况康复
发作过载、欠载、缺相或三相不平衡等告警时，会在显现屏上闪耀显现“过载”、“欠载”、“缺相”、“不平衡”等字样，继电器断开，而且确定在断开状况。这时只要按“5”或“6”键即可从维护确定状况康复。
l 参数设置
在显现电流的状况下，长按“5”键5秒，进入参数设置状况，这时显现器上显现“Fxx”，其间xx是两位数字，表明参数代码。用“5”或“6”键可挑选参数代码，按“Sel”键则显现该参数代码对应的参数值，这时再用“5”或“6”键即可对参数值进行设置，设置完成后再按“Sel”键，回到显现参数代码状况。
内部参数代码如下表所示：
类别 | 代码 | 参数称号 | 设定规模 | 出厂 设定 | 单位 | 补白 | |
过载维护类 | F11 | 电动机额外电流 （整定电流） | JFY-811 | 1～999 | 20 | A | 这个参数能够直接长按Sel键设定 |
F12 | 反时限曲线 | 0 - 5 | 1 | - | 0表明定时限，1-5为反时限，请拜见作业原理阐明，JFY-801无此参数 | ||
F13 | 定时限动作时刻 | 0.1 – 60.0 | 3.0 | 秒 | 在F12=0时起作用 | ||
欠载维护类 | F14 | 欠载动作点 | 0 - 80 | 20 | % | 电流低于额外电流（F11）的设定百分比时，发作欠载告警 | |
F15 | 欠载动作时刻 | 0.1-60 OFF | 5.0 | 秒 | “OFF”表明封闭欠载维护功用， | ||
F16 | 堵转电流 | 3.0-10.0 | 5.0 | 倍 | 电流为F11的5倍时以为发作堵转 | ||
F17 | 堵转动作时刻 | 0.1-60.0 OFF | 5.0 联系方式
| ||||
