直销取样冷却器 取样器除氧器供应商供应 质量保证

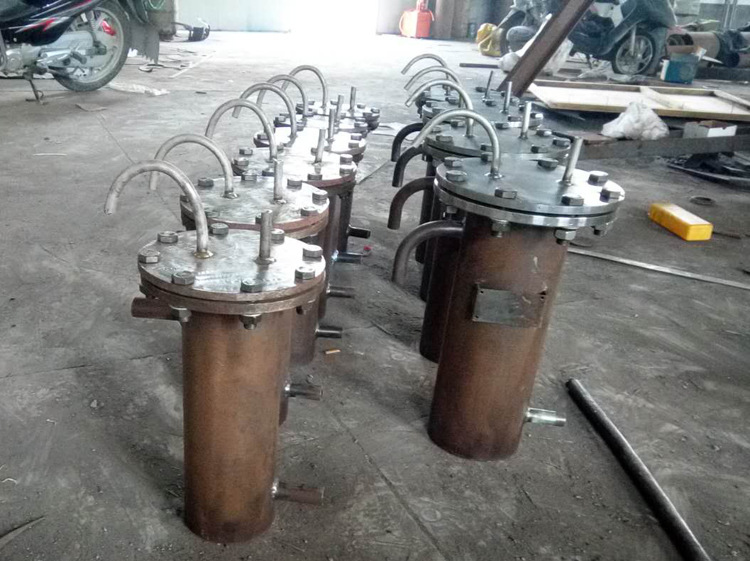

一、取样冷却器概述
取样冷却器用于电厂电站、钢铁冶炼、化工、纺织，印染等锅炉房炉水、汽水取样冷却化验，品种系列有：蒸汽取样冷却器、炉水取样冷却器、给水取样冷却器、疏水取样冷却器、凝聚水取样冷却器。锅炉及热力体系中的水、蒸汽大都温度较高,而高温不便于取样、不便于测定。取样冷却器能够将炉水冷却到（30-40度）、将蒸汽冷却成水并冷却到（30-40度）,便于操作人员安全取样及到达冷却介质温度降到30-40度以下满意中华人民共和国电力行业DL/T 457—91的标准，到达取样化验要求。
二、取样冷却器的品种
蒸汽取样冷却器——锅炉水样品一般从汽包的接连排污管中取出，再引至冷却器。取样点应尽量接近排污管引出汽包的出口处，并尽量地装在引出汽包后的第一个排污阀门之前。 炉水取样冷却器——炉水样品一般从汽包的接连排污管中取出，再引至冷却器。取样点应尽量接近排污管引出汽包的出口处，并尽量地装在引出汽包后的第一个排污阀门之前。
给水取样冷却器——给水的取样点一般设在给水泵之后，省煤器之前的高压给水管上，应该是在给水管的笔直管路上接一小管，给水样品由此引至取样冷却器。给水的取样管应设在给水加药后足以混匀的方位上。
疏水取样冷却器——疏水一般在疏水箱中取样。取样点一般设在距疏水箱底300mm左右处。

凝聚水取样冷却器——凝聚水的取样点一般设在凝聚水泵出口处的凝聚水管道上，不宜装在凝聚水泵入口处，因凝聚水泵入口处的压力低于大气压。
三、取样冷却器冷却面积的核算
1: 假如已知样品流量、冷却水温度及样品的初始条件，则取样冷却器所需冷却面 积可由式(A1)求得： A= f ·1.0029/3600Δtm·U (A1)
式中 A——所需冷却面积，m2；
f——样品流量，L/h；
Δtm——均匀温差，℃；
U——全体热交换系数(对双层螺旋管及浸液式冷却器均取U=200)。
当样品为过热蒸汽时，对每100℃过热度，应在由式(A1)核算出的冷却面积基 础上添加12.6%。 2: 均匀温差可由式(A2)求得：
Δtm= [( t1-T2)-(t2-T1)]/[L( t1-T2)/(t2-T1)] (A2)
式中 Δtm——均匀温差，℃；
t1——冷却器进口样品温度，℃；
t2——冷却器进口样品温度，℃；
T1——冷却器进口冷却水温度，℃；
T2——冷却器出口冷却水温度，℃。
3: 冷却器螺旋管可由一组具有所需冷却面积的接连盘管构成，也可由两组螺旋管表里摆放构成。

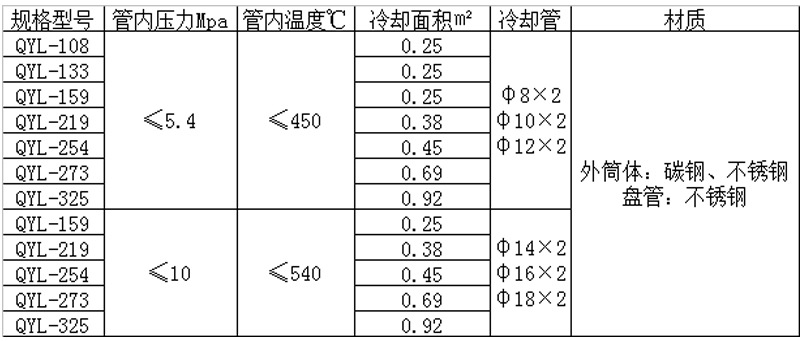

四、规格类型

五、订购阐明

1：取样器管为不锈钢，壳体为碳钢。
2：取样冷却管一般选直径10、12、14、16、18mm（也可用户指定）接口可选焊接和法兰，冷却水接口为DN25，外螺纹。
3：一般选型常为：QYL-159/0.32、QYL-219/0.40和QYL-273/0.54。

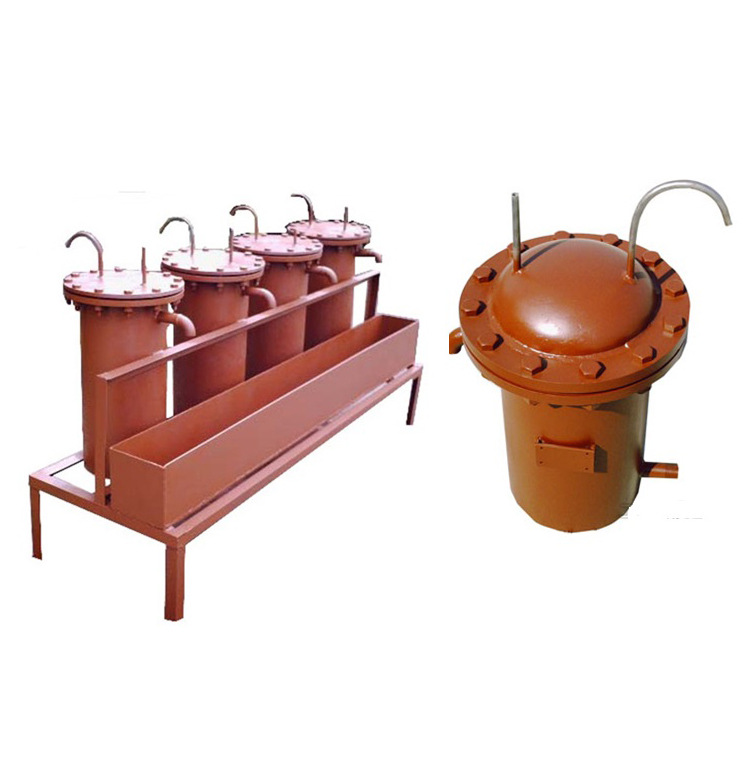

4：是否需组合式(即是否要支架、水槽、阀门等）。
