精细合金：铁镍定胀大玻封合金4J52棒、4J52板材 封接结构材料

铁镍定胀大玻封合金4J52

材料牌号：4J52

俄罗斯牌号：52H/52H-BИ

美国牌号：GlassSealing52/Niloy52

日本牌号：N52

法国牌号：N52

德国牌号：Vacodil520/FeNi52

一、4J52概述

铁镍定胀大合金是经过调整镍含量而取得在给定温度规模内能与胀大系数不同的软玻璃和陶瓷匹配的一系列定胀大合金，其胀大系数和居里点随镍含量添加而添加。该组合金是电真空工业中广泛运用的封接结构材料。

1.14J52材料牌号4J52。

1.24J52附近牌号见表1-1。

表1-1

1.34J52材料的技术标准

1.44J52化学成分见表1-2。

表1-2%

在平均线胀大系数到达标准规则条件下，答应镍含量违背表1-2规则的规模。

1.54J52热处理准则标准规则的胀大系数功能查验试样其热处理准则：在维护气氛或真空中加热到850℃±20℃，保温1h，以不大于300℃/min速度冷至400℃以下出炉。

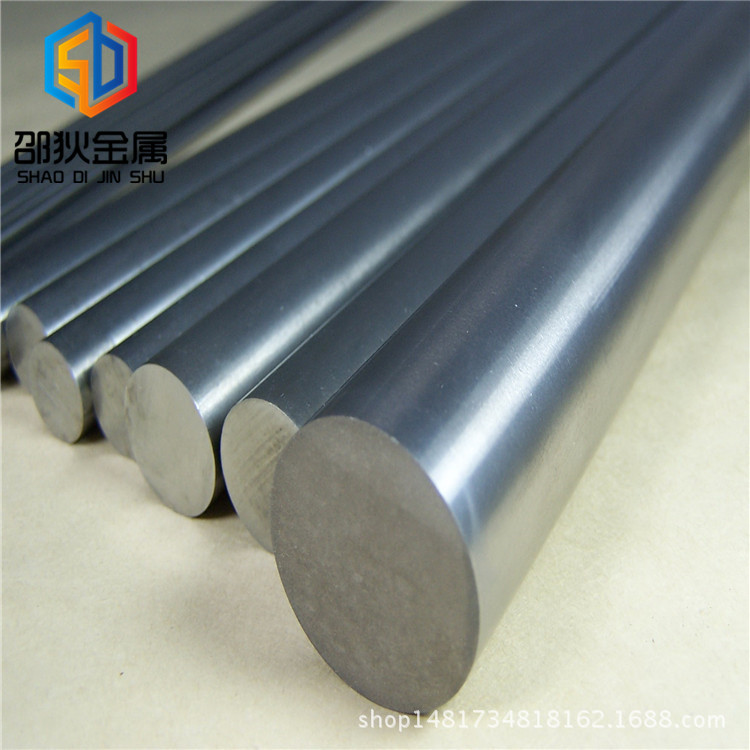

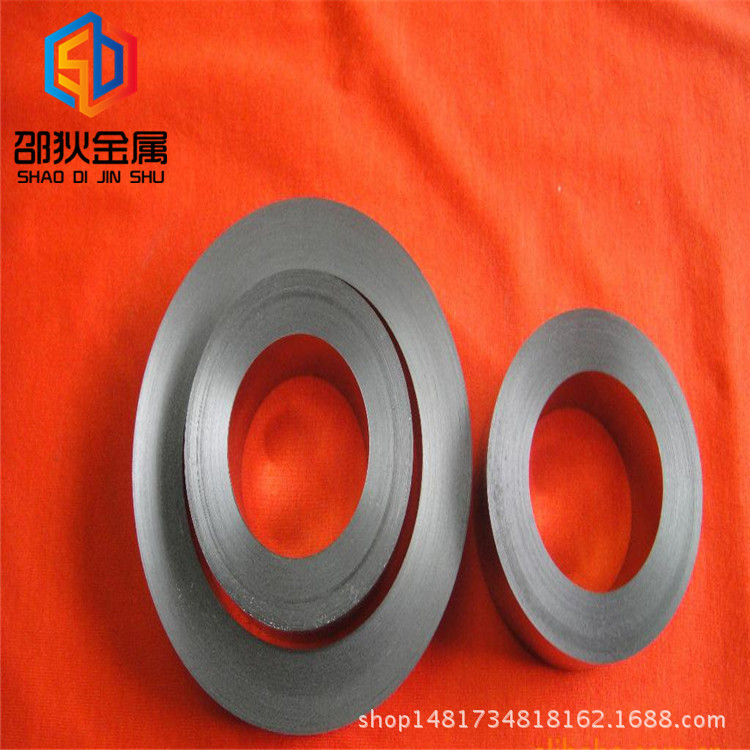

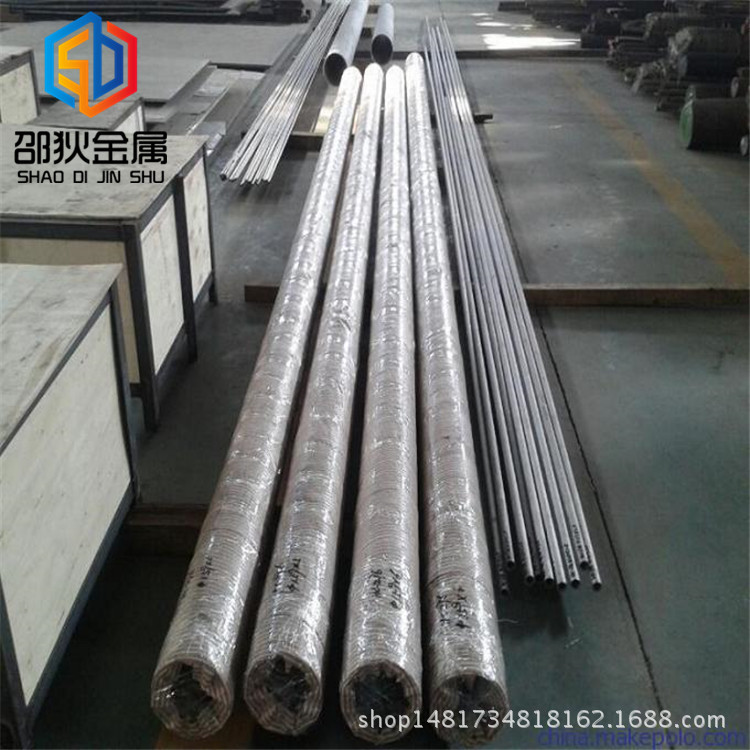

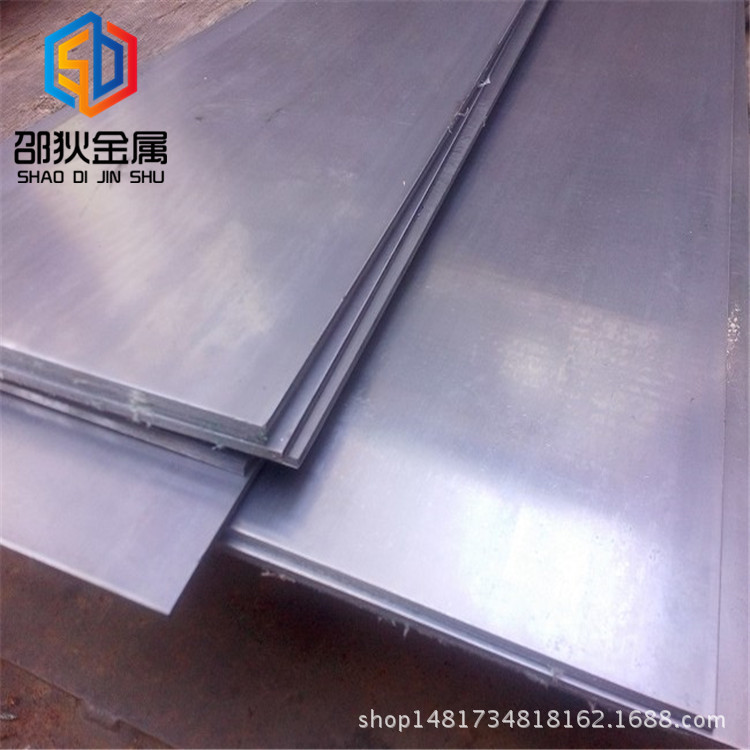

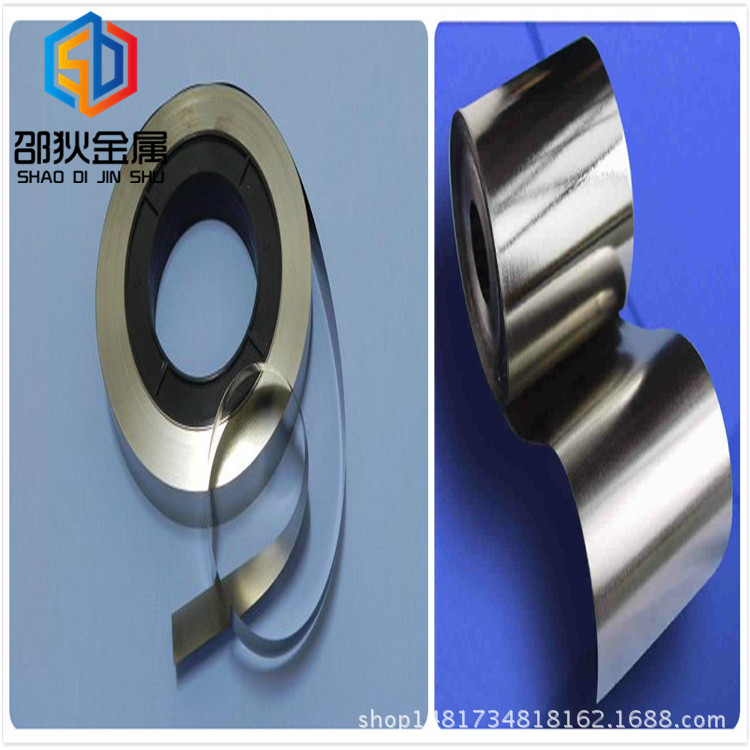

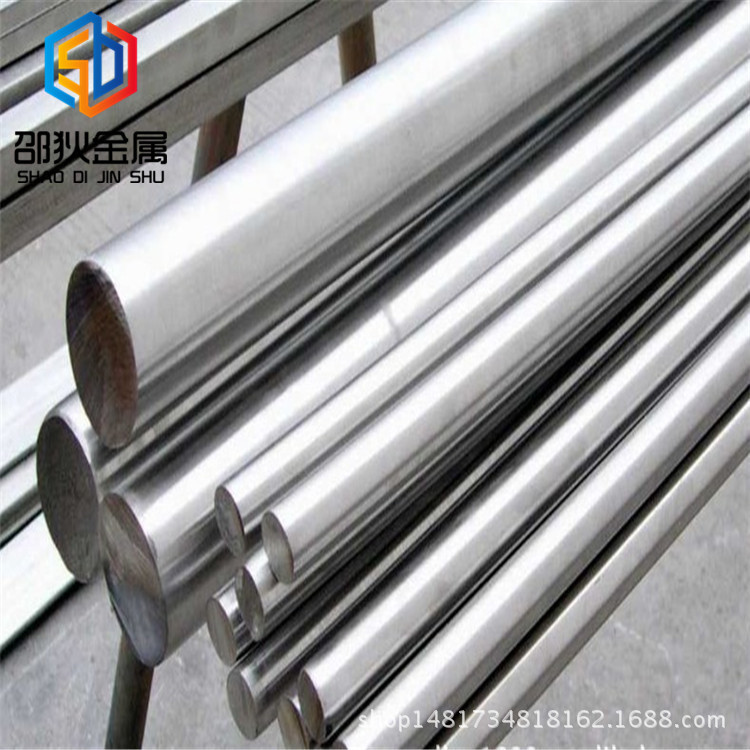

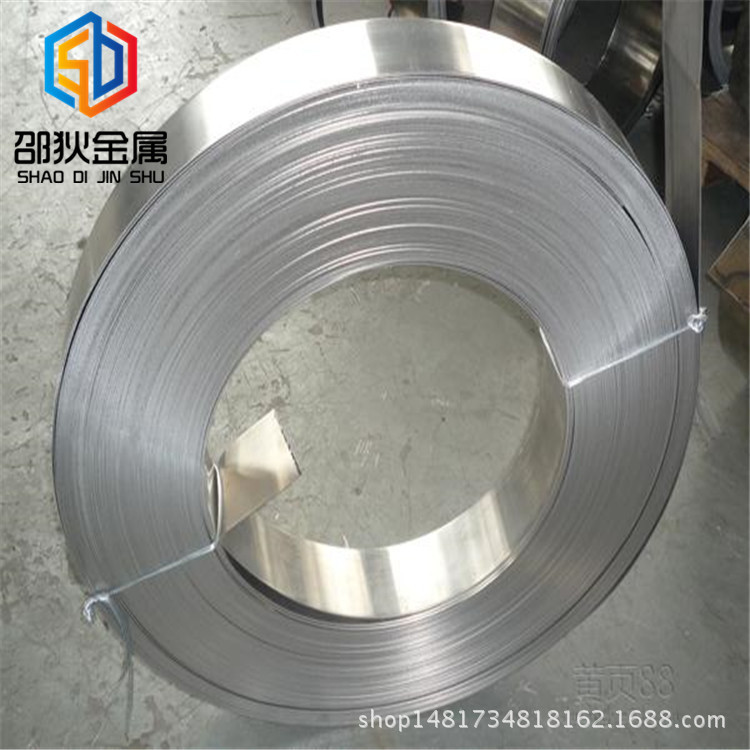

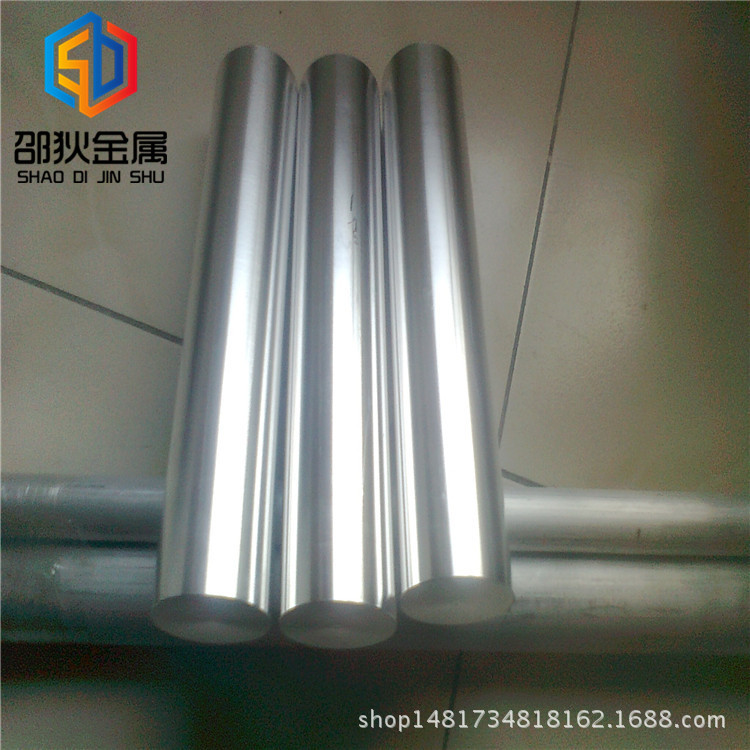

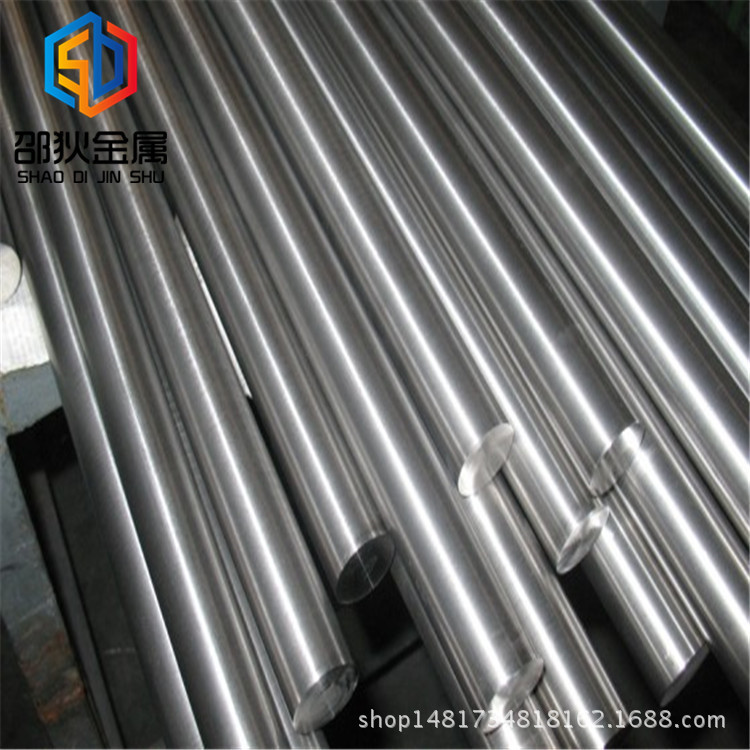

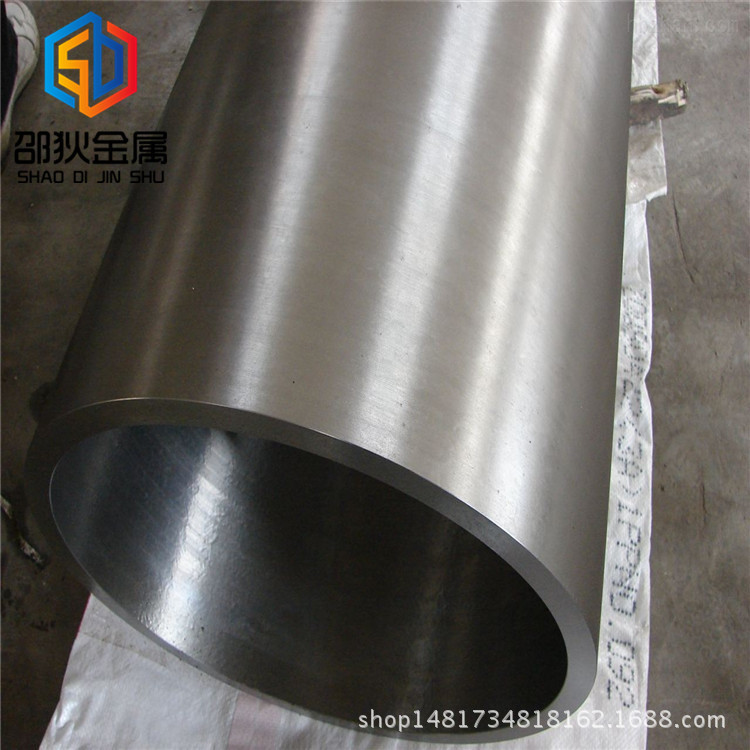

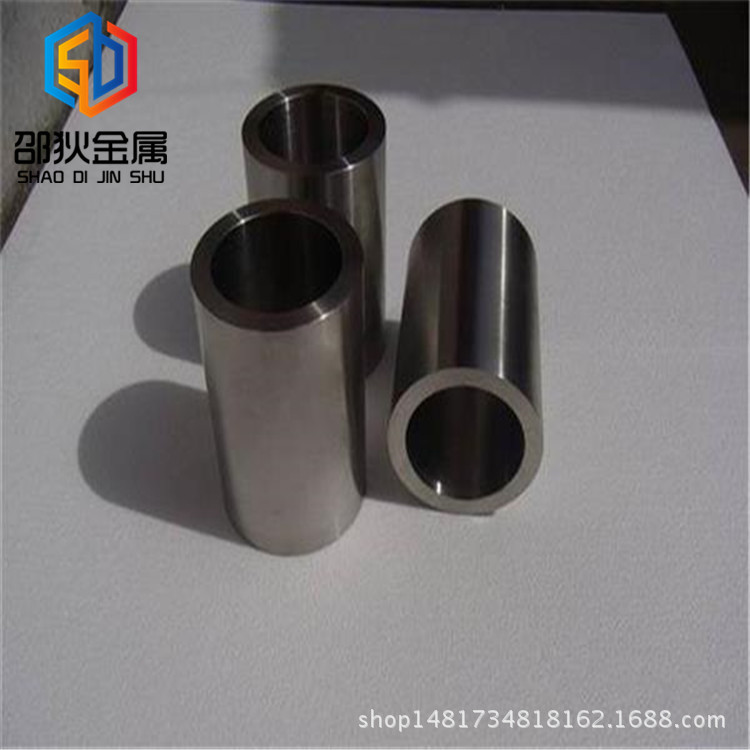

1.64J52种类规格与直销状况种类有棒材、管材、板材、带材和丝材。

1.74J52熔炼与铸造工艺用非真空感应炉、真空感应炉或电弧炉熔炼。

1.84J52运用概略与特殊要求4J52属玻封合金典型牌号，经航空工厂长期运用，功能安稳。

4J52合金首要用于与软铅玻璃封接，小型电子管引线。

在运用中应使选用的封接材料与合金的胀大系数般配。热处理时应操控其晶粒度，以确保材料具有杰出的深冲引伸功能。当运用锻、轧材时应严厉查验材料的气密性。

二、4J52物理及化学功能

2.14J52热功能

2.1.14J52溶化温度规模该合金溶化温度约为1430℃。

2.1.24J52热导率λ=16.7W/(m·℃)。

2.1.34J52比热容该合金的比热容为502J/(kg•℃)。

2.1.44J52线胀大系数标准规则的合金平均线胀大系数见表2-1。合金的平均线胀大系数见表2-2。合金的胀大曲线见图2-4。

表2-1

2.24J52密度ρ=8.25g/cm3。

2.34J52电功能电阻率ρ=0.43μΩ·m。

表2-2

2.44J52磁功能

2.4.14J52居里点Tc=520℃。

2.4.24J52合金的磁功能

2.54J52化学功能合金在大气、淡水和海水中有较好的耐腐蚀性。

三、4J52力学功能

3.14J52技术标准规则的功能

3.1.14J52硬度深冲态带材应契合表3-1的规则。厚度不大于0.2mm的带材不作硬度查验。

3.1.24J52抗拉强度合金带材的抗拉强度应契合表3-2的规则。

3.24J52室温及各种温度下的力学功能

3.2.14J52硬度该合金（退火态）硬度HV约为135。

表3-1 表3-2

3.2.24J52拉伸功能该合金（退火态）室温拉伸功能见表3-3。

表3-3

3.34J52耐久和蠕变功能

3.44J52疲惫功能

3.54J52弹性功能

3.5.14J52弹性模量该合金的弹性模量E=158GPa。

四、4J52安排结构

4.14J52相变温度

4.24J52时刻-温度-安排改变曲线

4.34J52合金安排结构该组合金均为安稳的奥氏体安排。
