| 初始磁导率 | 标准 | 饱满磁感应强度 | 标准 |
| 矫顽力 | 标准A/m | 矩形比 | 标准 |
| 品名 | 金属软磁 | 密度 | 标准g/cm3 |
| 居里温度 | 标准℃ | 剩磁 | 标准mT |

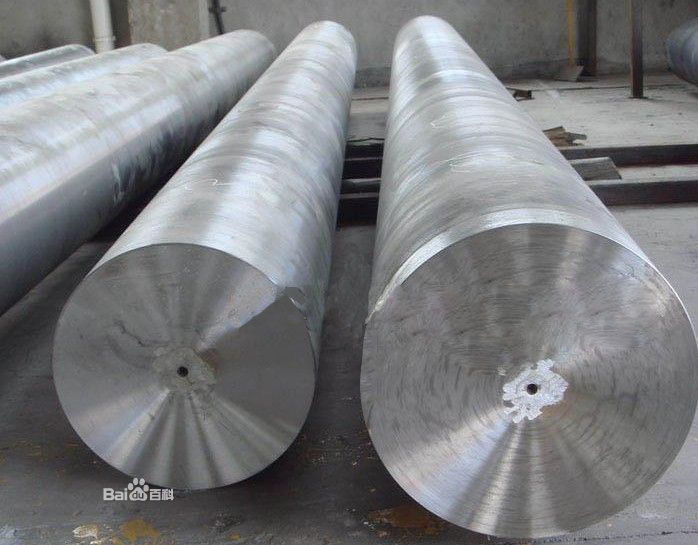

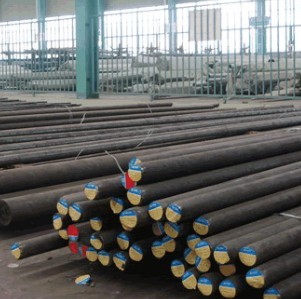

长安直销高磁导率1J90铁镍合金圆棒 现货1J90圆钢 可零切
1J90,1J91
表8-101高硬度高电阻高磁导合金的牌号和化学成分
合金 牌号
| 化学成分(质量分数)(％) | ||||||||||
C | Mn | si≤ | P≤ | S≤ | Ni | Mo | Nb | Ti | Al | Fe | |
1J90 | ≤0.03 | ≤O．60 | 0.30 | O．020 | 0.020 | 79.5～ 80．O | 1.80～ 2.20 | 4.80～ 7.20 | 0.40～ O．60 | ||
lJ9l | ≤0.03 | ≤O．60 | 0.30 | 0.020 | O．020 | 78.5～ 80．O | 7.70～ 8.40 | 0.90～ 1.20 | |||
表8-102高硬度高电阻高磁导合金的密度
合金牌号 | lJ87 | 1J88 | lJ89 | lJ90 | 1J9l |
密度／(g/cm3) | 8.75 | 8.80 | 8.70 | 8.77 | 8.66 |
表8-103制造微特电机铁心的磁导率
合金牌号 | 合金带厚度／mm | 400Hz下峰值磁导率／(mH／m) ≥ | |
μp0.0l | cm | ||
1J87 | 0.20 | 26.3 | 50.0 |
1J90 | 0.35 | 20.0 | 35.0 |
表8-104合金带材的磁导率
合金 牌号 | 合金带厚度 ／mm | 在B=O．02T下的弹性磁导率l≥ | ||||
1kHz | 10kHz | 100kHz | 500kHz | 1000kHz | ||
mH／m | mH／m | mH／m | mH／m | mH／m | ||
1J90 | 0.02 | 28.8 | 25.0 | 7.50 | 1.50 | — |
0.03 | 31.3 | 21.3 | 5.63 | 1.13 | — | |
0.05 | 32.5 | 18.8 | 2.50 | 0.75 | — | |
0.10 | 28.8 | 6.25 | 1.13 | — | — | |
1J91 | 0.02 | 4.88 | 4.38<
| |||
