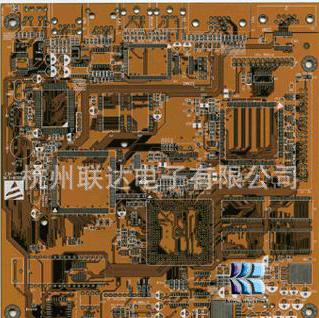

本公司，前身为深圳市联达鑫电路科技有限公司.成立于2005年，是一家专业规划出产高精细双面、多层PCB线路板（4层到20层高难度，高质量线路板及铝基板、厚铜板、陶瓷板、高频微波等特殊PCB板）的大中型印制电路板供应商，咱们长时间效劳于通讯、网络、电力、工控、医疗、手机、电脑周边等高科技领域。公司于2008年斥资1.2亿元在大亚湾（惠州市大亚湾国家级经济开发区）建立了新的工业园区，公司占地20000平方米，出产厂房15000平方米，职工1000余人，月产能已达6万平方米，并凝聚了一批高素质、超技能的精细PCB线路板研制部队，已成为闻名的技能型民营厂商。公司经过ISO9001/9002世界质量系统认证、美国UL认证、办理系统TS16949和ISO14001认证，产品契合欧盟ROHS无铅指令。公司按世界化标准进行规范办理，取得了浑煌的成绩。公司已与多家闻名厂商，品牌公司建立了战略合作关系，产品已销往欧美、东南亚、西亚等世界各地。
公司秉承“立异理念、寻求杰出、敏捷改进、永续运营”的运营理念；并以“质量是榜首作业”，“顾客的满足是咱们的荣誉”作为咱们永久不变的质量政策；以保护环境、报答社会、关爱雇员等社会责任为已任；把“诚信、担任、立异、团队”作为联达金人不断的寻求和政策，愿与广阔朋友携手共创夸姣的明日！
本公司专业从事电子产品的技能研制、规划、加工、拼装、调试、整套加工。首要供给单面，双面，多面板，快速打样、SMT贴片，PCB加工，批量加工均可，可根据客户供给，电路图、印刷电路图、样板、或文档等；方法为客户出产各种高质量，高精度的单、双面多层线路板加工制作效劳。公司许诺；以“质量榜首，商场榜首，信誉榜首，效劳榜首”为厂商运营政策，秉承“锐意进取、开拓立异；客户至上、便利效劳”的运营理念，
供给线路板的表面贴装（SMT加工）、（DIP加工），PCB电路板制作，各类电子产品的加工制作效劳.公司的人员均为从事电子产品开发与制作专业人士，为安稳的出产和质量系统供给了根本保证。产品被广泛用于计算机、通讯、医疗器械、轿车、文娱等各个职业。咱们的产能:贴片:四千万点/每天,AIM:8万点/每天,整机拼装：16000台/每天.
本公司专业供给高精细度PCBA样板焊接，SMT手艺贴片，SMT小批量贴片加工，BGA焊接,植球，返修。PCBA改料补料为主的专业型效劳公司。
主营业务：
一、各类研制样板和小批量试产的SMT手艺贴片焊接及后焊加工
（工艺流程：刷锡膏－手艺贴片－目检－过回流焊－植锡－放大镜检测及插件元器件后焊和PCBA板清洁）。
二、开发板，工程样板，Demo板，模组和产品计划样板专业纯手艺焊接。
三、专业BGA焊接，植球，返修。
四、PCBA改料补料、拆换元器件。
五、SMT钢网代制。
六.完结时间比较短，一般1----3天就可以完结.
七.不需求盘装料，零星料即可，部分物料可在商场上零星购买
公司供给效劳；本公司承受加工各种；单面，双面，多面板，快速打样、SMT贴片，PCB加工，批量加工均可，可根据客户供给，电路图、印刷电路图、样板、或文档等；方法为客户出产各种高质量，高精度的单、双面 多层线路板。量大报价从优！欢迎各位新老客户前来质询，订货！
打样标准算法；
单面板；板费+工程费+运费=总价（测验费免费，光会费免费，网架费免费）
双面板；板费+工程费+运费=总价（测验费免费，光会费免费，网架费免费）
多面板；板费+工程费+运费=总价（测验费免费，光会费免费，网架费免费）
（详细价格要看材料）(详细价格要看材料)（详细价格要看材料）
买家必读；
⒈公司许诺；以“质量榜首，商场榜首，信誉榜首，效劳榜首”为厂商运营政策，秉承“锐意进取、开拓立异；客户至上、便利效劳”的运营理念，
⒉付出方法；▲△本公司诚信，安全榜首△▲,所以小批量及样板引荐付出宝买卖（货到承认收货）！！买的定心，付出跟安全。没有网上银行需求银行汇款的请与我联络。咱们将以最好的效劳帮忙你完结付款，(下单前请注明）
⒊注解:产品标价，运费仅供参考，请跟卖家联络了解实践报价；
4;为了更便利资金周转,买家收到货后无质量等问题请于三天内承认！谢谢合作！！！
联络方法：
刘元意先生，
移动电话：13590285911
腾讯 QQ：522717117
邮 编：518109
邮 箱：hzliandajin5911@163.com
支 付 宝：liuyuanyi9344@163.com
公司本着“联合、诚信、务实、立异”的精力，质量全过程的操控、严厉制作、精雕细镂、交货敏捷、寻求完美的质量、一流的效劳。
制作工艺才能表
● 板材品种 ： FR4,高TG料 铝基板；
● 承受文件 ： protel autocad powerpcb orcad gerber或实板抄板，
● 最大板面尺度 ： 600mm*700mm(24000mil*27500mil)
● 加工板厚度 ： 0.4mm-4.0mm(15.75mil-157.5mil)
● 加工层数 ：1- 10Layers
● 铜箔层厚度 ： 0.5-4.0(oz)特殊工艺：盲孔阻抗板
● 制品板厚公役 ： +/-0.1mm(4mil)
● 成型尺度公役 ： 电脑铣：0.15mm(6mil) 模具冲板：0.10mm(4mil)
● 最小线宽/距离： 0.06mm(2.5mil) 线宽操控才能：＜+-20％
● 制品最小钻孔孔径 ： 0.20mm(8mil)
● 制品最小冲孔孔径 ： 0.8mm(32mil)
● 制品孔径公役 ： PTH ：+-0.075mm(3mil)
● NPTH：+-0.05mm(2mil)
● 制品孔壁铜厚 ： 18-25um（0.71-0.99mil）
● 最小SMT贴片距离 ： 0.15mm(6mil)
● 表面涂覆 ： 化学沉金整板镀镍金（水/软金3U）、丝印兰胶等
● 板上阻焊膜厚度 ： 10-30μm(0.4-1.2mil)
● 抗剥强度 ： 1.5N/mm（59N/mil）
● 阻焊膜硬度 ： ＞5H
● 阻焊塞孔才能 ： 0.3-0.8mm(12mil-30mil)
● 介质常数 ： ε= 2.1-10.0
● 绝缘电阻 ： 10KΩ-20MΩ
● 特性阻抗 ：50-100 ohm±10％
● 热冲击 ： 288℃，10 sec燃等级：94V-0
● 制品板翘曲度 ： 〈 0.7％〉
●阻焊色彩：绿色、黑色、蓝色、白色、**、紫色等
● 产品应用：安防 通讯器件、轿车电子、仪器仪表、全球定位系统、计算机等
●可靠性测验：开/短路测验、阻抗测验，可焊性测验、热冲击测验、金相微切片分析等
●字符色彩：白色、**、黑色等
●镀金板：镍层厚度：〉或=3μ金层厚度：0.05-0.2μm或按客户要求
●喷锡板：锡层厚度：>或=2.5-5μ
●V割：视点：30度、35度、45度?深度：板厚2/3
●表面涂覆：OSP、无铅/有铅喷锡、化学沉金、整板镀镍金，丝印兰胶等
