| 类型 | SDP-15KW | 品牌 | 三迪 |
| 类型 | 离网逆变器 | 加工定制 | 是 |
| 输出电压 | 380V | 输入电压规模 | 216~340VV |
| 负载调整率 | 20% | 电压调整率 | 100% |
| 逆变功率 | 93% | 输出功率 | 15000W |
| 产品认证 | CE | 电路拓扑结构 | 全桥式 |
| 输出电压波形 | 正弦波 | 显现 | LCD+LED |
| 模块 | IPM | 调制方法 | SVPWM空间矢量算法 |
| 规格 | 15KW |

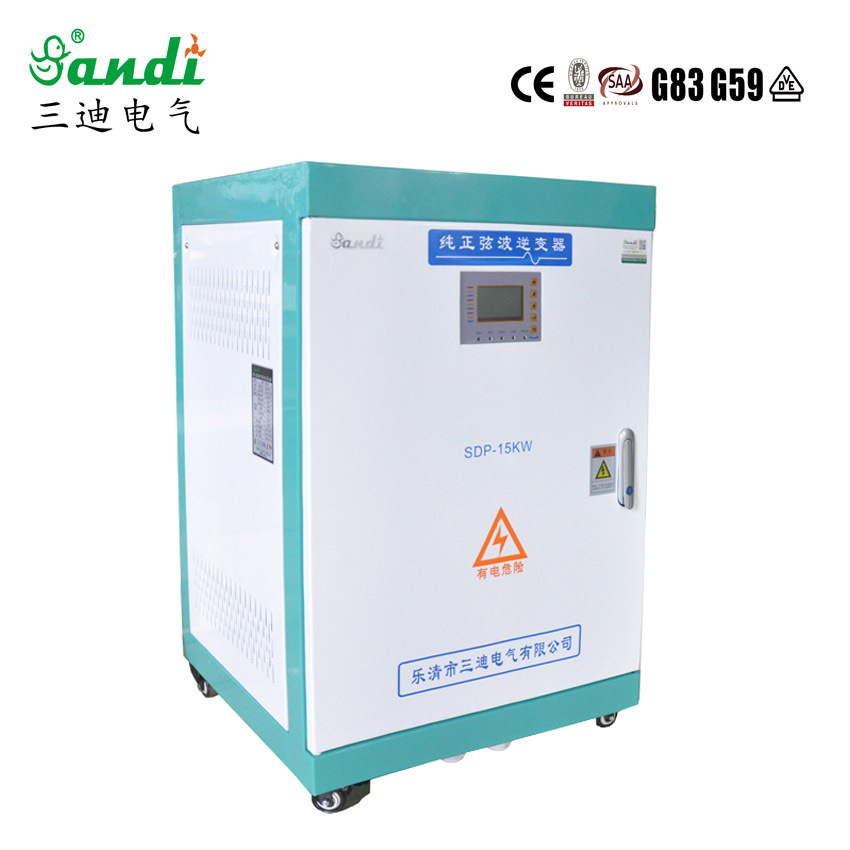

锂电池体系离网逆变器15KW正弦波输出高功率93%
体系概述
我公司是一家专业从事电源设备规划制作的厂商。主要产品有并网逆变器、纯粹弦波逆变器、太阳能离网逆变器、沟通单三相转化器、太阳能操控器、光伏水泵逆变器、风景互补操控器等产品。在曩昔几年的开展实践中，我厂商依据风力发电机、太阳能电池板的特性，依照国家有关标准，自主研宣布各类功用彻底、功用安稳、维护功用完善的系列产品。本产品质量保证体系完善，实施全面、全员、全过程的质量操控，出厂前逐台严厉测验，各项功用优于国家有关标准，保证用户安全，牢靠运用。
[功用]
逆变电源（Inverter Power System），一般是指将低压的直流电转变成高压（或低压）沟通电的设备，它能够用蓄电池或许太阳能光伏板，风力发电机等做电源，输出安稳的沟通电。传统的逆变电源是选用直流电动机—沟通发电机组来完成这种电能转化的，而现代的逆变电源多是经过功率半导体器材来完成电能转化的，又被称为停止变流器。其在体积、分量、改换功率、牢靠性、电功用等方面的优越性都大大超过了传统的逆变设备。
我公司研制的各种专用逆变电源，均选用进口第六代智能模块IPM高科技功率器材，运用DSP28335系列高度集成操控技能，数字化高牢靠性电路规划，结构简略维护便利完成在线常年无毛病运转。本公司逆变器均选用高效阻隔变压器输出规划，输出的纯粹弦波沟通电源，使设备不受搅扰。
[分类]
我公司具有多种规格逆变电源的研制和生产才能。按不同的直流DC输入等级，能够分为：DC48V、DC96V、DC110V、DC120V、DC192V、DC220V、DC240V、DC300V、DC360V、DC492V，DC600V等。
功用特色：
1.选用三菱公司第六代高效IPM智能模块，功用高效安稳，具有强壮的维护功用，短路，过载，过温维护愈加安全牢靠，运用寿命可长达15年以上；
2.智能化、模块化规划、结构简略便于维护；
3.依据产品装备条件、调整体系的运用形式：逆变优先或市电旁路优先可任意设置；
4.双形式发动挑选功用，经过液晶设置能够设置降压发动和变频发动两种方法。这样能够充分发挥逆变器的功率，再也不需要在带电机，理性负载时扩展逆变器的容量，给用户节省了费用；
5.输出频率能够自行设置，例如想操控电机转速设置为30HZ，逆变器就输出30HZ。此功用十分便利客户运用于不同的负载类型；
6.输入直流电压规模能够设置，例如过压点，欠压点，过压康复点，欠压康复点都可经过液晶屏来设置。此功功用便利能够添加或削减蓄电池，光伏组件灵敏运用；
7.输出纯粹正弦波,它具有瞬态呼应好小于50MS,波形失真小，逆变功率高、输出电压安稳；
8.内置工频阻隔变压器，耐冲击性强，可带电机、马达、空调等冲击性强的设备。一起直流母线与沟通母线彻底阻隔，避免了交直流之间的搅扰；
9.LCD液晶显现，能够显现输入直流电压，输出频率，相电压，相电流，市电旁路电压，输出电量KWH，时刻，温度，毛病显现；
10.选用SVPWM空间矢量算法，高转化功率、高瞬间功率及低无负载损耗转化功率能够到93%以上；
11.宽电压输入可依照客户要求定制，输入电压规模从100-400V，200-500V，300V-600V 或450-800VDC，适用于太阳能/风能体系没有备用蓄电池,直流输入直接接太阳能板/风力发电机, 在线式切换时刻为0秒；
12.本产品经过欧洲CE (EMC和LVD)认证以及澳大利亚能源网CEC认可；
可选装备：
RS485通讯监控体系
带市电互补功用
技能参数：
类型 | SDP-15KW | |
阻隔方法 | 工频变压器 | |
直流输入 | ||
额外电压（Vdc） | 192V | 240V |
额外直流电流（A） | 78A | 62.5A |
输入电压规模（Vdc） | 172~275V | 216~340V |
沟通输出 | ||
额外功率 | 15KW | |
额外电压 | 220V±3% | 380V |
输出频率 | 50H/60HZ±0.05 (可设置) | |
定额电流（A） | 68A | 23A |
输出线制 | 单相两线+接地 | 三相四线+接地 |
输出波形 | 纯粹弦波 | |
波形失真率（THD） | ≤3%(线性负载) | |
动态呼应（负载0←→100%） | 5%，≤50ms | |
功率因数（PF） | 0.95 | |
逆变功率 | >93% | |
过载才能 | 150%，10秒 | |
绝缘强度（输入和输出） | 1500Vac，1分钟 | |
维护功用 | ||
维护功用 | 输入反接维护、欠压维护、过压维护、输出过载维护、短路维护、 过热维护 | |
显现方法 | LCD | |
通讯功用（选配） | RS485（A、B） | |
运转方法 | 可接连运转 | |
冷却方法 | 风冷
| |
