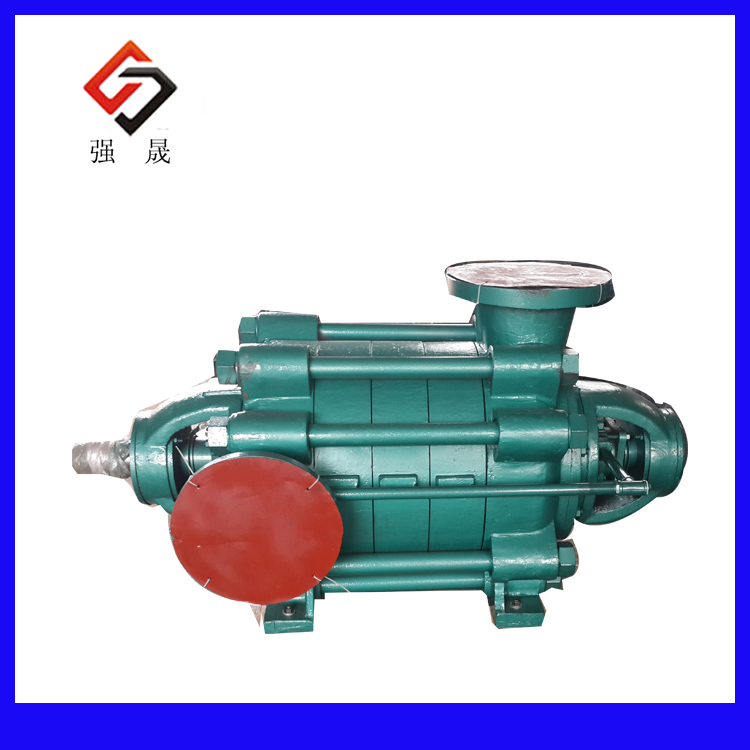

高扬程D6-25X10管道卧式多级泵离心泵锅炉给水增

一、产品名称：D、DG型多级泵

二、概　述:

  D型泵适用于运送不含固体颗粒的清水或物理、化学物质相似于清水的液体。被运送介质的温度为0℃～80℃。

三、结构特色：

   1、D型泵系单级、多吸、节段式离心清水泵。除D16-60型泵的吸进口方向笔直向上外，其他泵的吸进口方向为水平。一切D型泵的吐出口方向笔直向上。轴向力由平衡盘来平衡。轴封均选用软填料密封。除D85-67，D155-67型泵选用滑动轴承，稀油光滑外，其他选用滚动轴承，油脂光滑。泵的转向从原动机端看为顺时针方向旋转。

   2、泵的过流部件原料为铸铁，轴的原料为45号钢。如用户有特殊要求，订购时可向供应商提出。

   3、泵与电机、底座配套直销，可配共用底座或自身底座，厂方还供给附件（包含吐出锥管、闸阀、底阀、止回阀）和备件（包含叶轮、密封环、导叶套、平衡盘、轴套）。

四、功能规模：流

量Q：10～500m3/h 扬

程H：33～850cm  答应进口压力：6×105Pa

结构阐明

本型泵主要由壳体部分、转子部分、平衡组织、轴承部分及密封部件组成

１．壳体部分

壳体部分主要由吸入段、中段、输出段、导叶、轴承体等用螺栓联接而成。泵的选装方向，从驱动端看泵为顺时针方向。进水段的吸进口成水平方向，出水段的出口笔直向上。

２．转子部分

转子部分主要由轴及安装在轴上的叶轮、周涛、平衡盘等零件组成。轴上零件选用平键和轴套螺母紧固使之与轴成为一体，整个转子由两头轴承支撑在泵体中，转子部件中叶轮数量是依据泵的级数断定的。

３．平衡组织

平衡组织有平衡环、平衡套、平衡盘及平衡管路等组成。

４．轴承部分

轴承部分主要由轴承体和轴承组成。本型泵轴承有滑动轴承和滚动轴承两种。轴承均不接受轴向力，泵在运转中，转子部分在泵壳体内应能自在的轴向滑动，不能选用向心球轴承泵的密封及冷却

5.D、DG型泵结构为节段式卧式离心泵，供运送清水及物理、化学性质相似于水的液体之用。D型泵运送介质温度不大于80℃，适用于矿山排水和工厂、城市供水等场合：DG型泵运送介质温度不大于105℃，适用于一般锅炉给水或用于相似热水的运送。转子部分中的吸入段、中段、吐出段和导叶的结合面涂以二*化钼光滑脂密封。

转子部分与固定部分之间靠密封环、导叶套、填料等密封。当密封环和导叶套的磨损程度已影响到泵的作业功能时，应予以及时替换。本类型泵在使用时，填料环的方位安放要正确。
