河北奸细泵业KQSN双吸泵根底

(1)为了吸收振荡并牢固地支撑泵机组,对水泵根底本身分量有下述要求:驱动机为电机,根底分量为机组分量的3倍以上;驱动机为内燃机,根底分量为机组分量的5倍以上.

(2)脆弱地基的场合,用混凝土桩进行地基处理.

(3)在混凝土浇注两周左右充沛硬结后装置泵.

(4)需求二次灌浆的根底表面,应铲出麻面,麻点深度一般不小于10毫米.

(5)放置垫铁处的根底表面应铲平.

15.1.4垫铁

(1)相邻两垫铁组的距离，依据泵机组的分量，底座的结构型式以及负荷散布等具体情况而定，一般为500毫米左右。

(2)垫铁表面应平坦，斜度一般为1/20～1/10，关于重心较高或振荡较大的泵机组选用1/20的斜度为宜。

(3)斜垫铁应配对运用，与平垫铁组成垫铁组时，一般不超越四层，薄垫铁应放在斜垫铁与厚平垫铁之间。垫铁组的高度一般为30～70毫米。

(4)垫铁放置在根底上，与根底触摸均匀，其触摸面积不小于50%。

(5)泵找平后，垫铁组应显露底座10～30毫米，垫铁组放置的方位应确保底座坐落在垫铁组承压面的中部。

(6)配对斜垫铁的搭接长度应不小于全长的3/4。

(7)泵用垫铁找平、找正后，用手锤敲击查看垫铁组的松紧程度，应无松动现象。查看合格后应随即用电焊在垫铁组的两边进行层间点焊固定，垫铁与底座之间不得焊接。

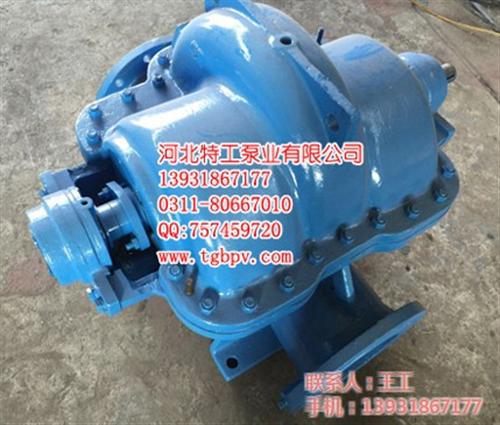

KQSN系列中开式单级双吸离心泵的结构阐明：

      KQSN系列中开式单级双吸离心泵的轴封一般选用填料密封，依据用户需求也可选用机械密封、注入式软填料密封。当进口压力≤0.03MPa时，为了冷却光滑密封腔和避免空气漏入泵内，泵上配有回水管部件，水泵作业时引少数高压水流入轴封腔，起水封效果。注入式软填料准则上不配回水管部件。

装置次序：

不配底座的水泵机组装置次序为:

(1)初找平:将水泵、电机放在预留有地脚螺栓孔的混凝土根底上，用调整其间的斜垫铁的方法来校对水平，并恰当拧紧地脚螺栓，以防走动。水平度允差为：纵向0.05毫米/米;横向0.10毫米/米.

(2)初找正:校对电机轴与水泵轴的同心度，使两轴成一条直线。对中度允差见15.1.7.2找正标准。

(3)灌浆:在预留地脚螺栓孔内及根底与泵底脚之间灌注填充混凝土。

(4)二次找平:待混凝土干固后，拧紧地脚螺栓，并从头查看水平度。

(5)二次找正:二次找平后，从头校对电机轴与水泵轴的同心度. 在联接进出水管路及试运行后再分别校核一遍，仍应契合标准要求。

(6)在查看电动机转向(点动电机)与水泵的转向相一致后，装上联轴器的联接柱销部件及防护罩。

装置配带底座的泵，用调整底座与预留混凝土根底之间的斜垫铁来校对机组的水平，其装置准则与要求，和不配带底座的机组相同。

留意！

l  关于水泵、电机、共用底座全体包装运送的机组，尽管泵在出厂前工厂对泵和电机已进行了找正并直联出厂，因为在运送途**用底座不免有弹性变形，因而，在货到现场进行装置时，有必要从头校核联轴器的同心度。

l  配带共用底座的泵机组装置结束后，应在底座空腔内填充混凝土以进步基座与机组的全体稳定性。
