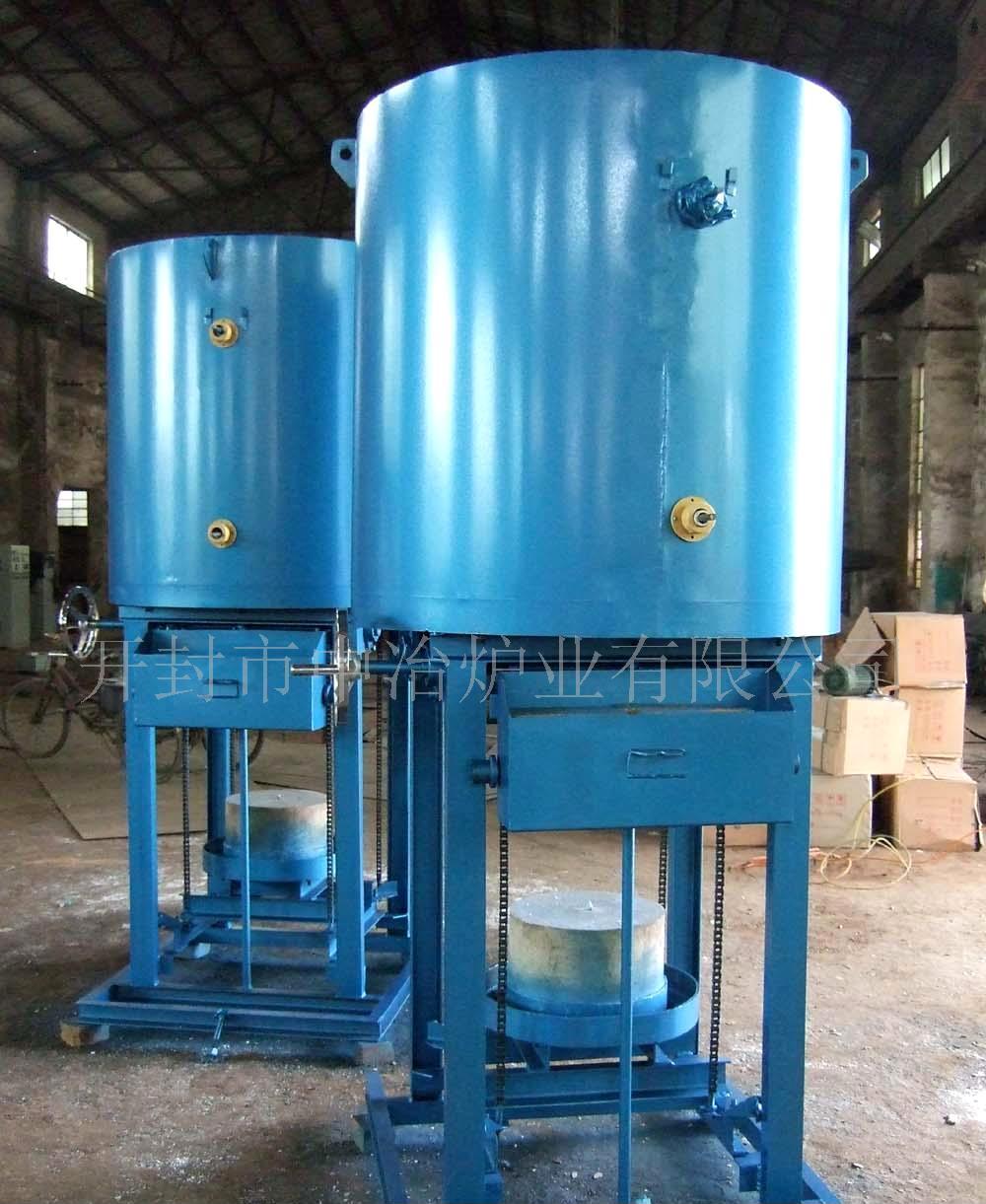

钟罩式电阻炉,电炉,电炉 HP-30型钟罩式电阻炉运用说明书 一、钟罩式电阻炉用处:    本设备可广泛用于有色金属铜、铝合金和黑色金属、普碳钢、硅钢、合金钢等小型工件在空气环境中进行退火、淬火、回火、正火热处理之用。本产品出产效率高、产品质量好、低耗能、无污染、操作便利、安全可靠等长处。最高极限温度1200℃，实践运用温度1100度以下。二、结构方法：   加热罩由钢板卷成园形经焊接加工而成，在罩身的上部有供吊钩起吊换罩的方位，下部有四个支承炉罩的支承脚，内部炉衬选用全纤维硅酸铝针刺毡折叠块组合而成，这样大大减轻了罩身的分量，不只提高了保温作用并且降低了能耗。加热元件选用高温电阻带均匀的悬挂在炉膛的四周，并用高铝螺钉加以固定，巩固又经用。炉罩底部还装有装有沙封刀。电炉的作业台面在炉罩的下方，选用耐火材料砌筑，中心预留四周并留有砂封槽， 作业台面能够上升下降运动，到到达封闭敞开炉门的意图，炉台面上升时，砂封力能直接刺进炉台的上面的砂封槽内，加热时到达很好密封的作用。炉底台面升降选用手摇配重式结构，并配以导向杆，很便利的敞开和封闭炉门。封闭炉门后设置定位销钉锁死炉门，上部中心按装热电偶，周围再做一个校验孔。热电偶刺进长度650mm。依据要求和制作实践改动另行洽谈。   温控体系选用HP-WRN型热电偶和AI系列人工智能可编程智能仪表，经过移相触发方法经过可控硅模块对炉温进行AI-PID接连调理，炉温均匀性≤±5℃，温控仪可依据设置的温度操控，并可显现理论值和实践值，温控体系还具有超温声光报警、过流维护断电等功用。可配计算机通讯和AIDCS软件可记载完好工艺曲线，进行程序设定，报警记载等功用。电控柜面板上设有电流显现功用，用于调查每炉丝作业状况，操作按钮配套灯火指示。三、首要技术参数1、类型：HP-30；2、额外运用温度：0---1000℃；3、最高极限温度1200℃；4、额外功率：30KW；5、额外作业电压：三相三线/380VAC；6、控温精度：≤±2℃；7、测温传感器：HP-WRN-130-600；8、操控方法：可控硅三相移相触发/三相周波过零触发；9、空炉升温时刻：≤3.5h；10、升温速度：3-10℃/min；10、最大一次装载量：100Kg；11、加热温区：1区加热；12、炉温均匀性：≤±10℃；尽可能到达±5℃；13、空炉损耗功率：≤12Kw；
