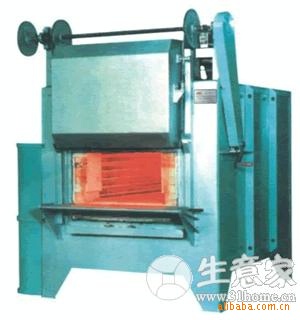

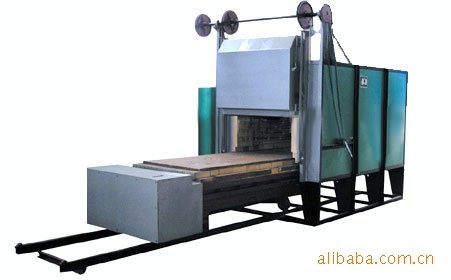

RX3、RXC、RJXG系列是950℃、1200℃箱式电阻炉系周期作业式电炉。首要供金属机件或合金钢机件在空气中进行热处理加热之用,或用于非金属材料的烘干、烧结、焙烧等加热
1、炉壳 2、炉衬 3、加热元件 4、炉底板 5、炉门 6、炉门升降组织 7、热电偶座
结构简介C***TRUCTION
RX3系列电炉由炉壳、炉衬、加热元件、炉门及控制柜等部件组成。炉衬由0.6的超轻质耐火砖及耐火纤维等砌筑而成；加热元件的由高电阻合金丝绕制成螺旋状，安顿在炉膛二侧，炉底后墙及炉门上。被加热工件放在炉膛内的炉底板上，炉门的升降是经过手摇链轮或机械传动来进行的，在炉门上部装有一行程开关，当炉门敞开时，电炉电源即被堵截，以确保操作人员的安全。另在炉顶上设有二支热电偶，一支作为检测炉温用，另一支作为超温维护用。
