批发 零售质优价廉30KW电磁加热器变频器电磁线节电

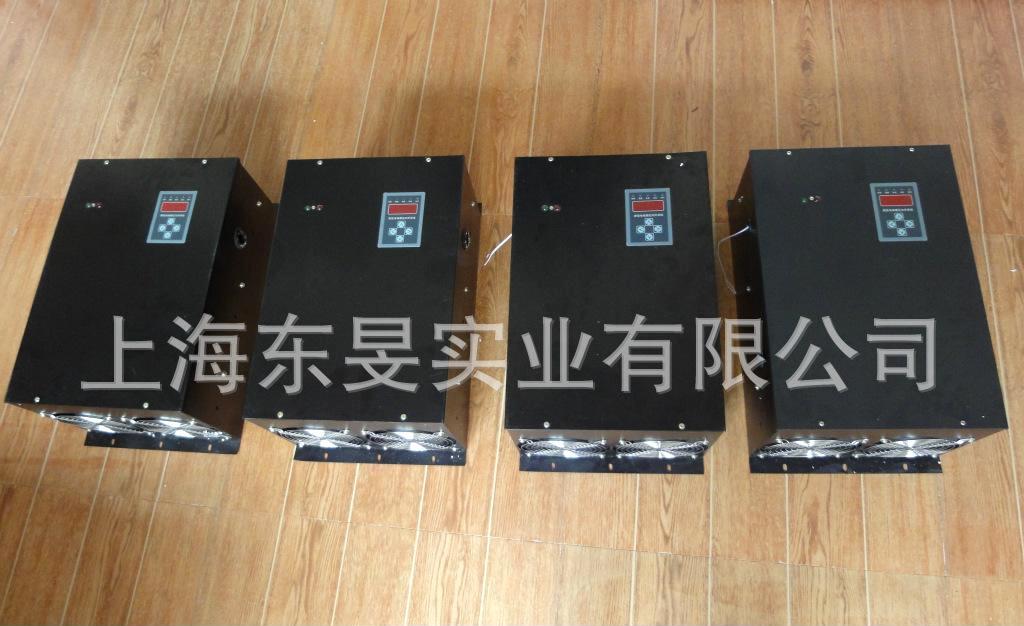

三相全桥模块30kw电磁加热器

一：三相30kw的电磁感应加热器参数：

额外功率巨细：三相30kw

额外电压巨细：380V

额外频率巨细：50HZ

热效能利用率：90%～95%

IGBT过热维护：95±5℃

IGBT一起具有过流维护

具有防短路功用

全桥串联谐振电路拓扑,抗搅扰才能强

选用高功用IGBT驱动芯片驱动

自动识别负载及锁相功用,以使负载端得到最高功率因数，也使电路准确操控在弱理性区高效率作业

数台机芯并联装置在同一个加热管上,互不搅扰

电感量仅仅运用的其间一个参数罢了，具体要实测作业频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量恰当减小，作业频率在12-28KHz规模内，坚持加热到所需最高温度时频率不低于13KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会下降, 同理R上升，母线电压不变的情况下电流有所下降是正常的）

具有软发动加热/中止功用

30kw电感量 220uh～240uh

输入电流：操控在45A以内

用的是16平方高温线大约45米左右

保温棉的厚度在2公分到2.5公分

二：本公司产品优势：

1、电源选用宽电压规划，310V～440V安稳功率输出，特别合适电网电压动摇较大的场合运用；

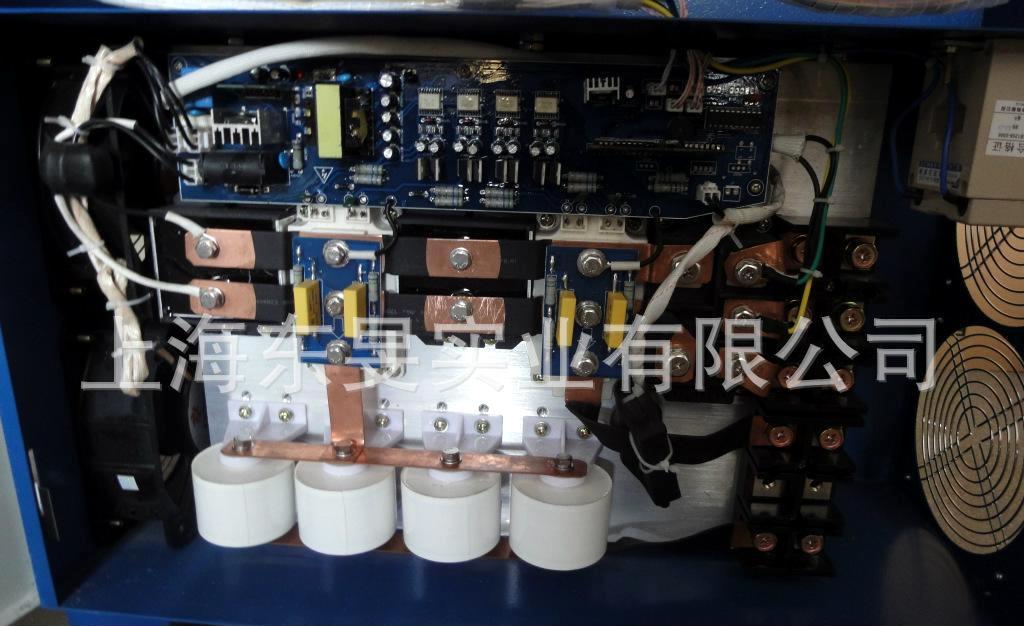

2、选用进口英飞凌150A  IGBT模块全桥串联谐振结构，产品质量更安稳，抗搅扰才能更强，长期接连作业不烧板；
3、操控器选用铜条搭桥结构，电功用愈加安稳；
4、添加PID接口操控功用，0～5VDC操控功率巨细输出，使加热温度操控更准确，更合适各种加热设备的出产配套；
5、添加12V和24V电压操控接口，便于固态继电器操控运用；
6、引起日本先进技术，产品出厂前通过严厉的功用测验与老化测验，质量得到有用保证。
7、全国一致保修1年，产品毕生效劳，让您无后顾之忧。

三：电磁加热器接线阐明：
1、Soft  Boot  此端子是用来发动/中止的。当处于闭合时是作业的；当断开时是中止的。
2、A、B、C是380V电源输入。
3、OUT1和OUT2是接加热线圈。
4、装置时需注意，散热器不带电！要与外壳牢靠接地！
5、线圈参阅参数：云母绕包玻璃纤维织造耐高温电缆，横截面16mm2电感量为280～330uH，保温棉厚度约为25mm，额外作业电流：45A，频率为：16K～25KHZ

四：产品运用规模：

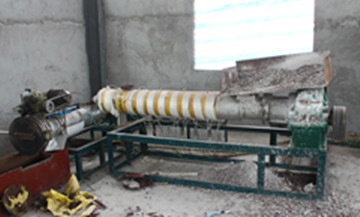

1、拉丝机、吹膜机、注塑机、造粒机

2、扣扳机、挤出机、硫化机、印刷机
3、石油管道、蒸汽锅炉、导热油锅炉、热水锅炉
4、制药加热器、供暖锅炉、塑料干燥机、整烫锅炉
