整机技能特色：
1、机体流线型外观规划，选用喷塑工艺不掉漆，美观大方，经久耐用。
2、一段**0.6米预热区，全红外预热，使PCB取得杰出的焊接作用。
3、专利钛合金链爪，不粘锡，永不变形，寿命长。
4、单调查视窗，便利操作和保护。
5、锡炉选用可调理喷口规划；锡渣氧化量超低，选用液态锡活动式规划原理，削减锡
的冲击氧化量，容锡量120KG波峰可随PCB板宽窄调理，大大削减了焊接小PCB
板时锡的氧化，可调间隔为80-200MM。
6、传动组织选用精细模块化规划，传动准确，寿命长，易保养。
7、松香喷雾设备可拉出，并可拆开，便于清洁保护。
8、阻隔式喷雾设备，助焊剂烟雾从专用风道排出。
9、强壮参数库功用，各类PCB工艺参数可按需调用操作。
10、选用品牌按键式+西门子模块操控体系，保证体系具有牢靠性和安稳性。
11、可按用户设定的日期、时刻及温控参数进行主动开关机。
12、体系毛病自我确诊，毛病原因主动显现，毛病扫除办法随时查询。
13、加热温度选用PID闭环操控，温控安稳牢靠。
14、闭环式主动盯梢喷雾体系，喷雾宽度和喷雾时刻主动调理，并可按需设置提早和延伸喷雾时刻。
15、设置有经济运转，过板主动起波，最大极限地削减锡氧化量。
16、运送体系选用限力器,保证运送时的安稳性及安全性。
17、短路及过流保护体系，对设备要害电器元件起保护作用。
18、运送体系闭环操控。无级调速，准确操控PCB预热与焊接时刻。
整机技能参数：
PCB板可调宽度 | Max.50-200mm | |
PCB板运送高度 | 750±50mm | |
PCB板运送速度 | 0-1800mm／min | |
PCB板运送视点（焊接倾角） | 3-7度 | |
PCB板运送方向 | L→R/R→L（可选） | |
PCB板上元件高度限制 | Max.100mm | |
波峰高度规模 | 0——30mm可调，并坚持波峰平衡。 | |
波峰数量 | 1 | |
预热区长度 | 600mm | |
预热区数量 | 1 | |
预热区功率 | 5kw | |
预热区温度 | 室温~250℃可设置 | |
加热方法 | 红外/热风 | |
冷却区数量 | 1 | |
冷却方法 | 自热电扇冷却 | |
适用焊料类型 | 无铅焊料/普通焊料 | |
锡炉功率 | 6kw | |
锡炉溶锡量 | Approx.120kg | |
锡炉温度 | 室温~300℃、操控精度±1-2℃ | |
温度操控方法 | P.I.D+SSR | |
整机操控方法 | 面板按钮操控,能够手动/主动操控，运送速度可调可数显，温度可调可数显. | |
助焊剂容量 | Max5.2L | |
助焊剂流量 | 10~100ml/min | |
喷雾方法 | 德国FEST无杆气缸＋凯宁专利二流体喷头 | |
电源 | 3相5线制 380V | |
发动功率（总功率） | max.12kw | |
正常运转功率 | Approx.3.5kw | |
气源 | 4~7kg/CM2 | |

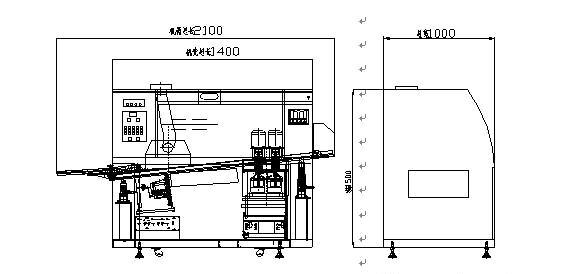

机架尺度 | L1400×W1100×H1650mm | |
外型尺度 | L2100×W1100×H1650mm | |
分量 | Approx.500kg | |
外壳部分 | ||
机体结构 | 最新流线型外壳规划，选用工业槽钢作结构，2mm厚钢板折弯制造外壳，机体底部有4个万向轮，还有4个脚杯起定位放置用（可调理机体水平及高度）；前门为一个加长弧形钢化玻璃,最大视角规划 | |
前门结构 | 全封闭式一开通明钢化玻璃门结构，玻璃门设双液压气弹簧拉张开盖，保证最大的作业及保护空间 | |
后门结构 | 磁铁带手扣式可拆缷结构，最大的保护空间 | |
机体顶部 | 置防爆照明灯一套 | |
表面处理 | 整机喷涂电脑灰（玻璃门框为天蓝色） | |
喷雾部分 | ||
喷头 | 选用凯宁专利二流体喷头，喷雾规模20~65mm扇面可调， | |
气路体系 | 选用进口过滤器，操控阀和管接头，数字化显现气压。一切喷雾体系的气管选用耐酸碱、防腐蚀SMC气管 | |
喷雾喷嘴移动体系 | 德国FEST无杆气缸驱动，日本三菱西门子模块智能操控，选用限位挨近开关及入板光眼来组合操控，依据PCB的速度及宽度进行PCB来板主动侦测感应式喷雾。 | |
助焊剂收回体系 | 喷嘴下面选用不锈钢折弯成型作托盘，用以装废水和助焊剂，可随意抽出清洗； | |
助焊剂排风过滤体系 | 抽风体系：不锈钢网框加双层过滤网，运用流体的特性最大极限的过滤收回剩余的助焊剂 | |
阻隔式风帘 | 气压式风刀，将喷雾时剩余的助焊剂吹落到收回箱傍边，避免助焊剂进入预热区。保证出产安全。 | |
喷雾箱结构 | 全316#不锈钢+铝合金支架，整理及保护便利。防腐蚀等级高，经久耐用。 | |
预热部分 | ||
一段式预热区 | 600mm/1段**控温预热区，能供给适量足够的预热调整空间，可预热一些相对小的PCB、简略的产品，习惯型低固体残留免洗松香型助焊剂； 减小PCB板热冲击，PCB板受热均匀，可进步出产功率。 | |
温控方法 | 三菱温度收集模块，PID控温准确、牢靠，进口热电偶检测体系,做有热电偶反常报警功用。 | |
加热部件 | 选用**台展发热体，发热快、寿命长、热惯性小;温区热量均匀共同。 | |
预热功率 | 总功率5kw | |
设备形式 | 预热体系选用直接拉出式抽屉式模块化规划，便于修理与清洁保养。 | |
预热箱盖 | 选用圆弧流线形外观规划，内充进口西斯尔高密度岩棉，增强保温作用。前端设全程可视玻璃调查窗。 | |
传输部分 | ||
高强度耐磨导轨 | 凯宁专用铝导轨运用高温耐磨，不绣钢导轨特殊的热补偿防变形弹性结构保证导轨不变形不掉板。 | |
导轨平行度 | 二点同步导轨调宽设备，蜗轮、蜗杆加高精细丝杆调宽，调宽精度小于0.2mm，8点支撑，使导轨坚持平行共同，无大小头，整条导轨设备，勿须切断 | |
调宽方法 | 手动调宽 | |
传递用双钩爪 | 凯宁专用T=1.5MM双钩爪（不变形、不粘锡）， 夹板厚度≦2.5mm（进板为同步链条式接驳） | |
C/V速度设定最小单位规模 | 最小单位:0mm／min Max:0-1800mm／min | |
C/V速度误差规模 | 电子闭环操控 0-10mm／min以内 | |
链条张紧设备 | 链轮调理张紧 | |
运送马达 | **台创60W变频马达，带过载限力器保护设备 | |
锡炉部分 | ||
锡炉原料 | 3mm厚无铅材料，耐高温耐腐蚀，习惯无铅工艺，寿命长；标配一个无铅炉胆 | |
锡炉特色 | 特殊结构浸润性喷口（宽200mm），高波规划，进锡方法为进步锡方法，可削减焊点氧化，氧化渣主动**，保护便利，不发生可漂扬的锡渣黑粉； | |
超低氧化规划 |
