| 加工定制 | 是 | 品牌 | 茂源 |
| 外形尺寸 | 9.5m×3.7m×2.3mmm |

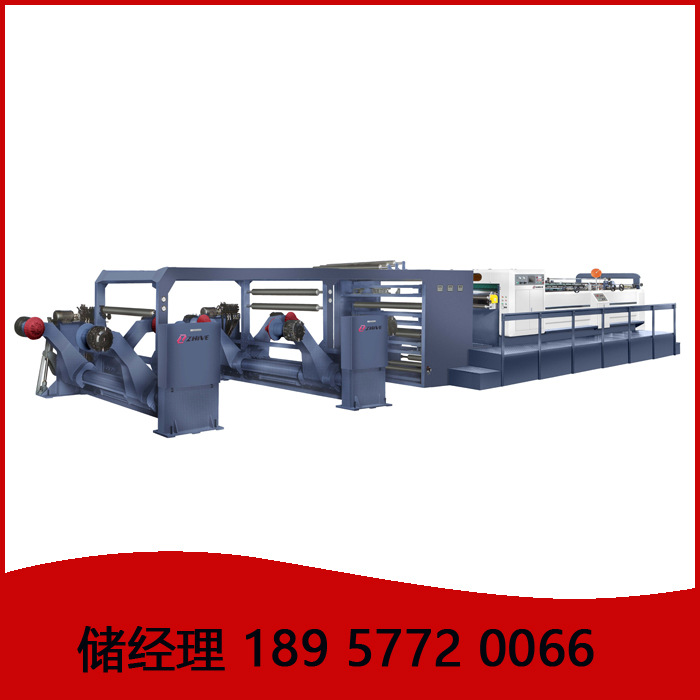

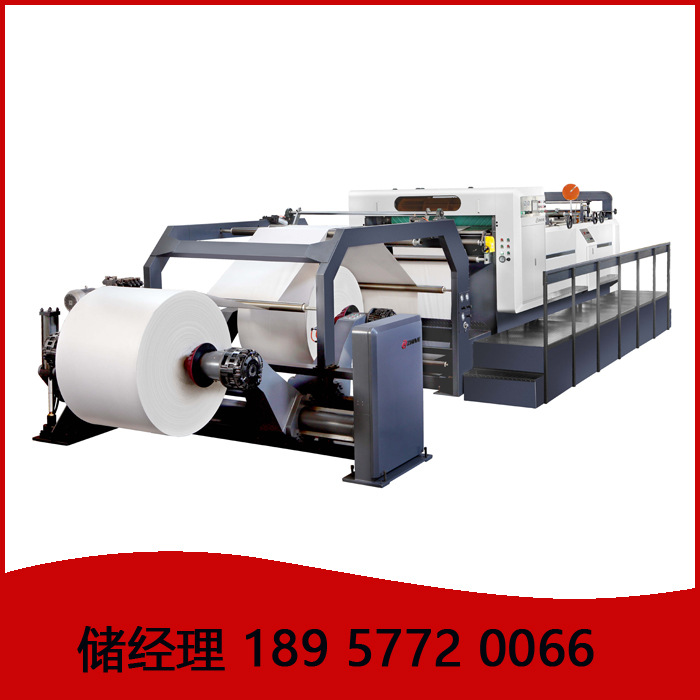

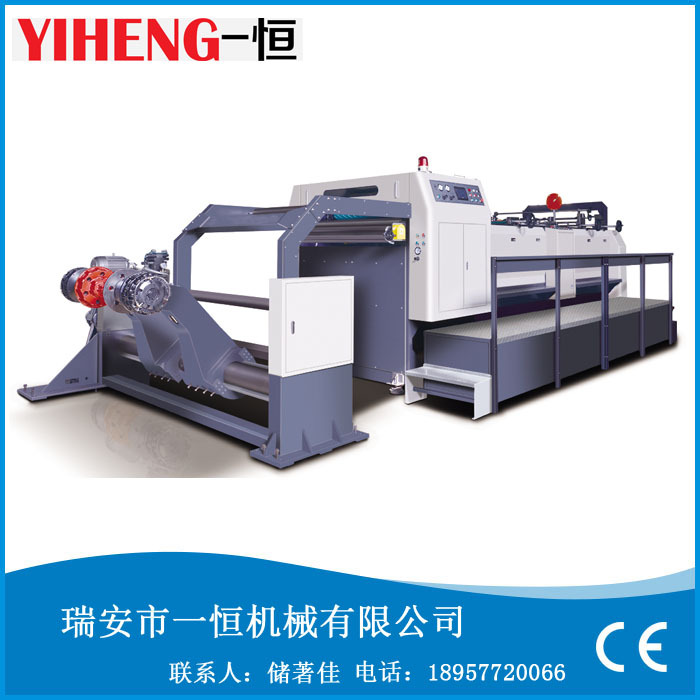

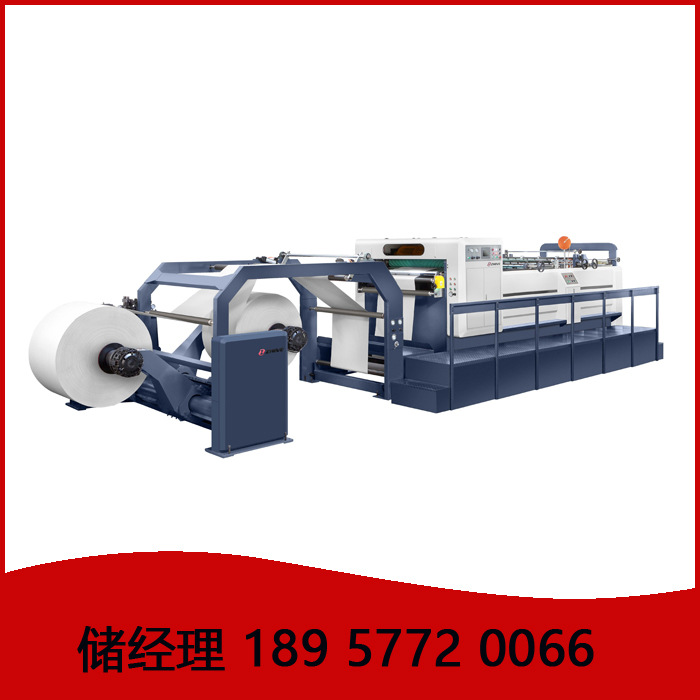

伺服传动电脑高精细度卷筒纸分切机
ZWC-1400/1700/1900
目 录
一、 概述
1.1厂商简介
二、 机械胪陈
2.1工艺流程与设备概略
2.2首要技术参数
2.3首要装备清单及产地
2.4现场公用设施条件
2.5 高精度单刀切纸机
2.6纸张棱角调正体系
2.7静电消除设备
2.8对剖及纸边搜集体系
2.9主动计数标签刺进设备
2.10纸张运输设备
2.11反曲体系
2.12主动齐纸集纸设备
2.13驱动马达体系
2.14电控体系
2.15单臂油压无轴式原纸架
2.16随机附属品
三、设备调试及售后服务
四、图纸
厂商简介
瑞安市一恒机械有限公司是覆膜机、切纸机、分切机、横切机、印刷机、印后加工设备等产品专业出产加工的公司，具有完好、科学的质量管理体系。瑞安市一恒机械有限公司的诚信、实力和产品质量取得业界的认可。欢迎各界朋友莅临观赏、辅导和事务洽谈。
二、机械胪陈
2.1.工艺流程与设备概略
依据ZWC产品工艺概略，本说明书意图在于描绘主动切纸设备的功用要求，首要工艺流程为：放卷→上卷→横切→运送→纸张搜集
2.2.首要技术参数
类型 | ZWC-1400-1 | ZWC-1700-1 |
切纸方式 | 上刀回切,下刀固定 | 上刀回切,下刀固定 |
纸张适用范围 | 50-500g/m2 | 50-500g/m2 |
最大纸径 | 1650mm(65〃)Max | 1650mm(65〃)Max |
最大纸幅 | 1400mm(55〃)Max | 1700mm(67〃)Max |
总功率 | 23千瓦 | 25千瓦 |
堵截长度 | 450-1450mm | 450-1450mm |
堵截精度 | +/-0.4mm | +/-0.4mm |
最高堵截速度 | 300cuts/min | 300cuts/min |
最高堵截米速 | 300m/min | 300m/min |
气压源需求 | 0.8MPa | 0.8MPa |
规划电源 | AC380V/220Vx50HZ | AC380V/220Vx50HZ |
分量 | 10000kg | 11000kg |
外形尺寸 | ZWC-1400-1 | 9m×3.9m×2.35m |
ZWC-1700-1 | 9m×4.2m×2.35m |
2.3.首要装备清单
品名 | 品牌 | 数量 | |
西门子模块 | 西门子（德国） | 1个 | |
刀架轴承 | FAG(德国) | 4个 | |
伺服电机 | 菲仕（意大利） | 1台 | |
伺服驱动器 | 吉泰科（我国） | 1台 | |
变频器 | 吉泰科（我国） | 1台 | |
吉泰科（我国） | 1台 | ||
同步带 | EHRZ（瑞士） | 7条 | |
运送带 | 瑞宝龙（荷兰） | ZWC-1400-1 | 39条 |
ZWC-1700-1 | 47条 | ||
触摸屏 | 昆仑通泰（我国） | 1个 | |
高转速轴承 | NSK（日本） | 12个 | |
切刀 | HS(**) | 1付 | |
比例阀 | SMC(日本) | 2个 | |
断路器 | 施耐德（法国） | 7个 | |
沟通接触器 | 施耐德（法国） | 6个 | |
正泰（我国） | 1个 | ||
中间继电器 | 施耐德（法国） | 19个 | |
中间继电器底座 | 施耐德（法国） | 19个 | |
热过载 | 施耐德（法国） | 1个 | |
按钮 | 红波（我国） | 20个 | |
两档转化按钮 | 施耐德（法国） | 6个 | |
急停按钮 | 施耐德（法国） | 1个 | |
接线端子 | 施耐德（法国） | 84个 | |
刹车体系 | 此装备装备西门子西门子模块程序操控三点式主动刹车体系，日本SMC比例阀气压操控，刹车安稳，能扫除人为因素影响。 | ||
2.4.现场公用设施条件
1.压缩空气最大气压为80psi(3KW，0.8MPA)；
2.沟通电源为三相380V，50Hz；直流供电为24V，AC；
3.稳压器：380V / 50KW；
4.所用电缆：16mm²（三相线） ；
5.要求地上承载：2000kg/m²
6.设备操作环境温度介于5摄氏度到40摄氏度；
2.5.高精度单刀切纸机
1.上刀座：
选用英国切刀办法,以有用下降切纸时之荷重及噪音，延伸切刀寿数。上刀辊体以精钢焊接后作精细加工,并经动平衡调整,有用下降高速作业时之轰动及噪音。
2 .下刀座：
选用铸铁一体成形铸造,再经精细加工,安稳性佳.
3.主动辊：辊面有扩张纹理规划，并以气囊操控辊体的加压夹纸。
2.6.纸张棱角调正体系
上下刀设备选用必定的靠山和调整螺钉操控，保证了设备和调刀的便利。在刀架左边，装有专用的切纸直视点刀架主动调整设备。按裁切纸长度来主动调整刀辊视点，然后在结构上保证了裁切纸边的直视点。
2.7.静电消除设备
静电消除棒，以消除纸张上的静电。
2.8.对剖及纸边搜集体系
1方式：可调式平分修边刀及两边废纸边抽吸风管。
2上刀：可调式升降，切换式靠刀，切纸幅刀距手动调整。
3下刀：刀轴上下方位固定，切纸幅刀距手动调整。
2.9.主动计数标签刺进设备
选用准确计数后进行刺进打标,操作人员只需要在人机界面上输入想要的纸张数量后,即可按照设置的想要的纸张数量进行打标。
2.10.纸张运输设备
1.水平多段差速式运送，以发生别离计数及纸张堆叠作用，合理的环绕布局使纸张运送更为平稳
2 .榜首运送段：速度快，快速地别离堵截的纸张
3 .第二运送段：速度慢可将纸张以瓦叠状送出
4 .出纸运送段：装有分隔设备，使纸张与运送部平稳的别离，防止纸张偏移。
2.11.反曲体系：
能够有用的去除纸卷的卷曲度,使纸张更为平整,更有利于纸卷张力的安稳性.
2.12.主动齐纸集纸设备
1．型式：油压升降堆叠集纸台，纸张堆叠至适当高度时，即主动下降.
2．纸张有用堆叠高度最大为1300mm(51")
3.齐纸设备：a正面为电动式正面齐纸
b两边为气动式轰动敲打齐纸
c后档板为可调理挡板
2.13.驱动马达体系
1.回切到AC伺服马达
2.送纸AC马达
3.第二段运送带变频马达
4.集纸台升降AC马达
5.正面齐纸AC马达
6.纸边搜集吸风AC马达
7.原纸架AC马达
2.14.单臂油压无轴式原纸架
1.最大原纸直径1650mm
2.最大原纸宽度1400mm/1700mm/1900
3.最小原纸宽度500mm
4.夹纸臂开合及左右上下移动，以油缸驱动
5.主动张力气压刹车
2.15.电控体系:
选用西门子模块体系，使操作更为简洁,主动化,堵截长度、数量及制品总数等可直接在触摸屏里输入.实践堵截长度及裁切数量可及时显现
2.16.随机附属品
1.特殊合金刀一副
2.标签纸
3.东西箱
三. 设备调试及售后服务
1.设备调试
卖方担任设备机器，在设备期间，一切牵涉到的费用由买方承当，
也就是：买方须供给拼装辅佐，要组织两个普通拼装建立人员，一个电气操作人员，吊车/叉车-升降机操作人员，还需要当地的劳动力来卸载设备并供给相应的辅佐作业。一切的操作东西和设备的卸载，还有机器的拼装都是买方的作业职责。因而发生的服务费由买方承当。
2.售后服务
保修期内卖方担任供给部件（易损件在外）替换修理，保修期外终身有偿保护。
四. 图纸
';
